专利号: 2016102419841
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

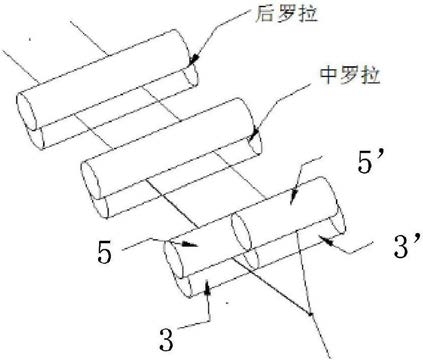

1.一种用于纺制包芯纱的设备的前罗拉不等速输出机构,其特征在于在原环锭细纱机三罗拉牵伸机构中加装一个传动轴和相应的传动系统;所述三罗拉牵伸机构包括前罗拉、中罗拉、后罗拉以及对应的前胶辊、中胶辊、后胶辊;所述前罗拉由中心轴、活套罗拉和固定罗拉组成,固定罗拉与中心转轴通过沉孔螺栓相固定连接;所述活套罗拉活套在中心轴上,该活套罗拉由加装转轴传动,加装转轴通过齿轮或带传动活套在所述中心轴上的活套罗拉,与前罗拉对应的上胶辊也相应做出改进,所述上胶辊由上胶辊A、上胶辊B,所述上胶辊A、上胶辊B分为对应固定罗拉和活套罗拉两个部分;所述传动系统包括主动轮、从动轮,所述主动轮安装在加装转轴上,所述从动轮活套在中心轴上,与活套罗拉固联,主动轮和从动轮之间经过齿轮连接或带连接。

2.一种用于纺制包芯纱的设备的前罗拉不等速输出机构,其特征在于该设备的使用具体方法为:纺制长丝/短纤维包芯纱时,长丝由前罗拉钳口喂入,送入前罗拉的活套罗拉与上胶辊B组成的钳口,长丝被握持并以活套罗拉的表面速度输出,而另一根短纤维须条经后罗拉钳口喂入,经三罗拉牵伸机构牵伸后送入前罗拉的固定罗拉与对应上胶辊A组成的钳口,须条被握持并以固定罗拉的表面速度输出,设定固定罗拉和活套罗拉的速比,并使固定罗拉的输出速度大于活套罗拉输出速度,则短纤维须条的输出速度大于长丝的输出速度,短纤维须条缠绕长丝,捻合纺制为短纤维包覆长丝的包芯纱。

3.一种用于纺制包芯纱的设备的前罗拉不等速输出机构,其特征在于该设备的使用具体方法为:纺制短纤维/短纤维包芯纱时,喂入牵伸机构的两根短纤维须条,一根短纤维须条经后三罗拉牵伸机构牵伸后,送入前罗拉的固定罗拉与对应上胶辊A组成的钳口握持输出,而另一根短纤维须条同样经三罗拉牵伸机构牵伸后,送入前罗拉的活套罗拉与上胶辊B组成的钳口握持输出,设定固定罗拉和活套罗拉的速比,并使固定罗拉的输出速度大于活套罗拉输出速度,两根须条在前钳口外汇合,输出速度快的须条缠绕输出速度慢的须条,捻合纺制为短纤维包覆短纤维的包芯纱。

4.按照权利要求2或3所述的一种用于纺制包芯纱的设备的前罗拉不等速输出机构,其特征在于所述短纤维可以是天然纤维,也可以是化学纤维,其纤维长度可以是棉型纤维、中长纤维、毛型纤维。
