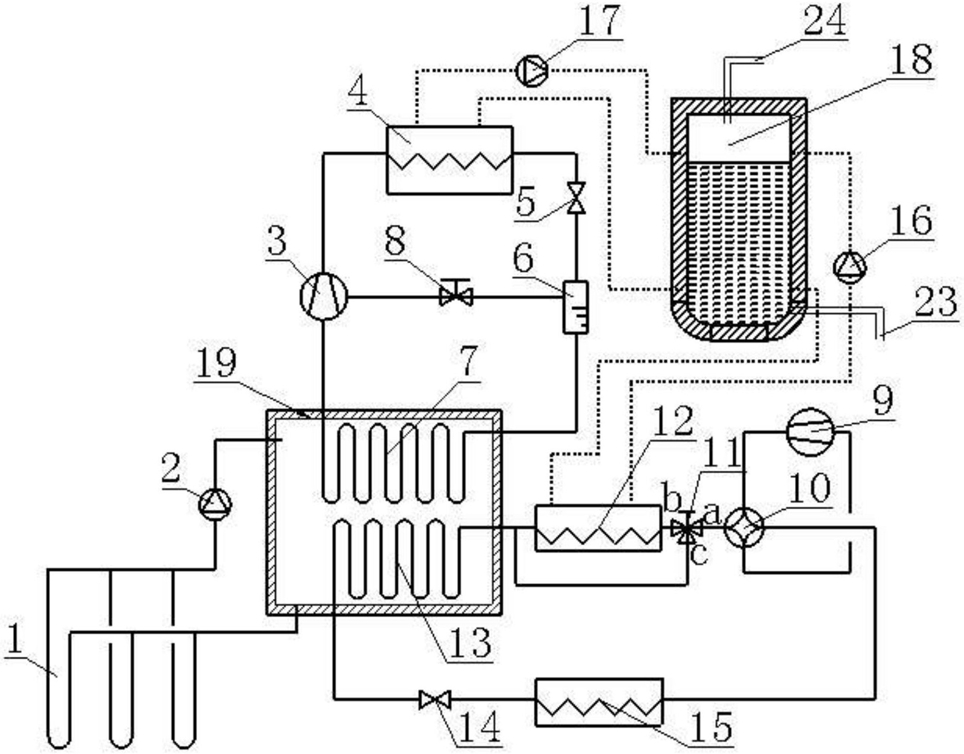

1.一种冷凝热回收式地源热泵三联供系统,包括:
地源侧水换热单元,地源侧水换热单元包括地埋管换热器(1)、变频水泵(2)、换热保温箱(19)、第一换热器(13)和第二换热器(7);地埋管换热器(1)深埋地下,第一换热器(13)和第二换热器(7)位于换热保温箱(19)内,变频水泵(2)驱动水介质使第一换热器(13)、第二换热器(7)在换热保温箱(19)内与地下热源进行能量交换;
空调单元,空调单元包括压缩机(9)、四通阀(10)、三通阀(11)、第一节流装置(14)、第一板式换热器(12)、翅片换热器(15)、第一换热器(13);压缩机(9)提供空调系统内制冷剂循环所需要的动力,四通阀(10)是切换空调系统内制冷剂的流向,确保空调系统有效地制冷、供暖,三通阀(11)位于第一板式换热器(12)和四通阀(10)之间,三通阀(11)的a端与四通阀(10)连接,其b端与第一板式换热器(12)连接,其c端与第一换热器(13)连接,第一板式换热器(12)内部是水与制冷剂热量交换,在夏季实现冷凝热回收提供生活热水,第一节流装置(14)位于第一换热器(13)和翅片换热器(15)之间,使流经的制冷剂降温、降压,翅片换热器(15)与房间的空气进行能量互换,达到房间内空气的升温、降温目的;
制热水单元,制热水单元包括喷气增焓压缩机(3)、第二板式换热器(4)、第二换热器(7)、储液器(6)、电子膨胀阀(8)、第二节流装置(5),流经第二节流装置(5)的制冷剂一大部分变成液体位于储液器(6)的底部流入第二换热器(7)与地源水源进行换热,一小部分制冷剂还是气态位于储液器(6)的上部通过控制电子膨胀阀(8)的开度来调节被喷气增焓压缩机(3)吸入的制冷剂流量,从而使部分制冷剂进行第二次压缩增加制热量,降低喷气增焓压缩机(3)的排气温度,第二板式换热器(4)内制冷剂与水进行换热,在冬季和过度季节提供生活热水;
供热水单元,供热水单元包括保温水箱(18)、第一水泵(17)、第二水泵(16),所述第一水泵(17)与第二板式换热器(4)串联,并与保温水箱(18)连接,在冬季和过度季节通过第二板式换热器(4)加热保温水箱中的水,所述第二水泵(16)与第一板式换热器(12)串联,并与保温水箱(18)连接,在夏季通过第一板式换热器(12)加热保温水箱中的水,以便系统全年提供热水。
2.如权利要求1所述的冷凝热回收式地源热泵三联供系统,其特征在于,所述三通阀(11)包括阀体、线圈(21)、弹簧(20)和滑片(22),所述线圈(21)设置在阀体的右端,所述滑片(22)滑动设置在所述阀体内,所述弹簧(20)设置在所述线圈(21)与所述滑片(22)之间,在夏季工况时线圈(21)通电,滑片(22)将在磁场的作用下滑移到右端堵住c端出口,连通a、b两端;在冬季工况时线圈(21)不通电,滑片(22)在弹簧的作用下移动到左端堵住b端出口,连通a、c两端。
3.如权利要求1所述的冷凝热回收式地源热泵三联供系统,其特征在于:所述变频水泵(2)通过换热保温箱(19)的进、出口水温度来控制地源侧水进入换热保温箱(19)的水流量。
