1.一种汞离子吸附螯合纤维的制备方法，其特征在于包括以下步骤：（1）将功能化试剂2,4-二硝基苯肼与无水碳酸钠加入三口瓶中，然后加入水-正丁醇混合溶剂，水浴加热溶解，得预处理液，所述2,4-二硝基苯肼质量为1-3g，无水碳酸钠质量为

0.5-1.5g，溶剂中水和正丁醇体积比为1:3-4；

（2）称取0.5-2g聚丙烯腈纤维用去离子水浸泡24小时，使其充分溶胀；

（3）向预处理液中加入步骤（2）浸泡好的聚丙烯腈纤维，在95-110℃温度下，电动搅拌，并采用冷凝装置回流，反应3.5-4.5小时；

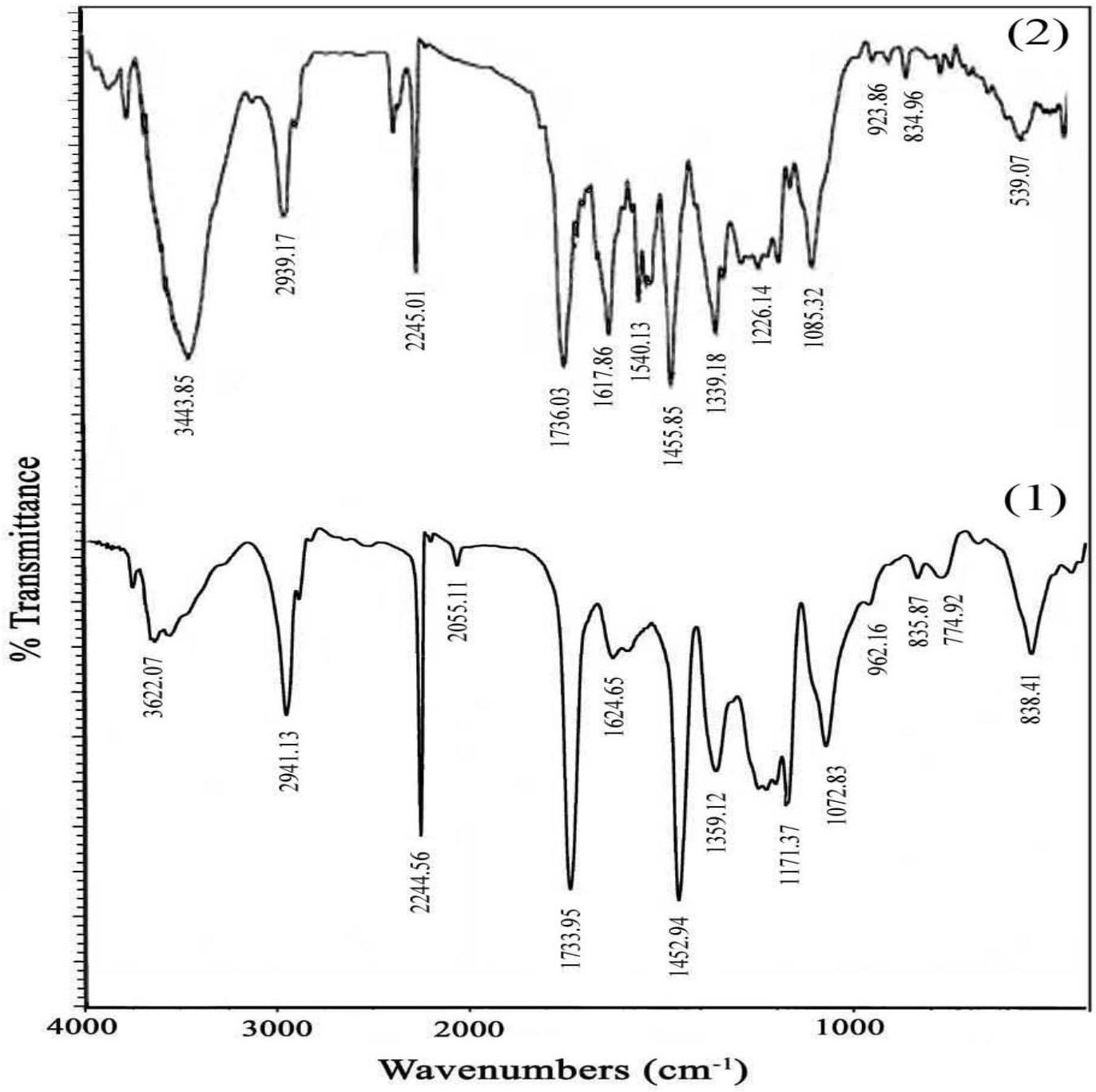

（4）反应完毕后，所得棕黄色产物冷却，用去离子水反复洗涤至中性，在50-70℃条件下烘干干燥得含氮氧多配位基螯合纤维；

所述步骤（2）中去离子水中包含DMF，所述DMF与去离子水的质量比为0.1-1:100。

2.根据权利要求1所述的一种汞离子吸附螯合纤维的制备方法，其特征在于：所述DMF与去离子水的质量比为0.5:100。

3.根据权利要求1或2所述的一种汞离子吸附螯合纤维的制备方法，其特征在于：所述步骤（2）为：称取0.5-2g聚丙烯腈纤维用去离子水和DMF的混合溶液浸泡24小时，使其充分溶胀。

4.根据权利要求1所述的一种汞离子吸附螯合纤维的制备方法，其特征在于：所述含氮氧多配位基螯合纤维用于吸附水体中汞离子。
