专利号: 2016102243967
申请人: 绍兴恒元机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

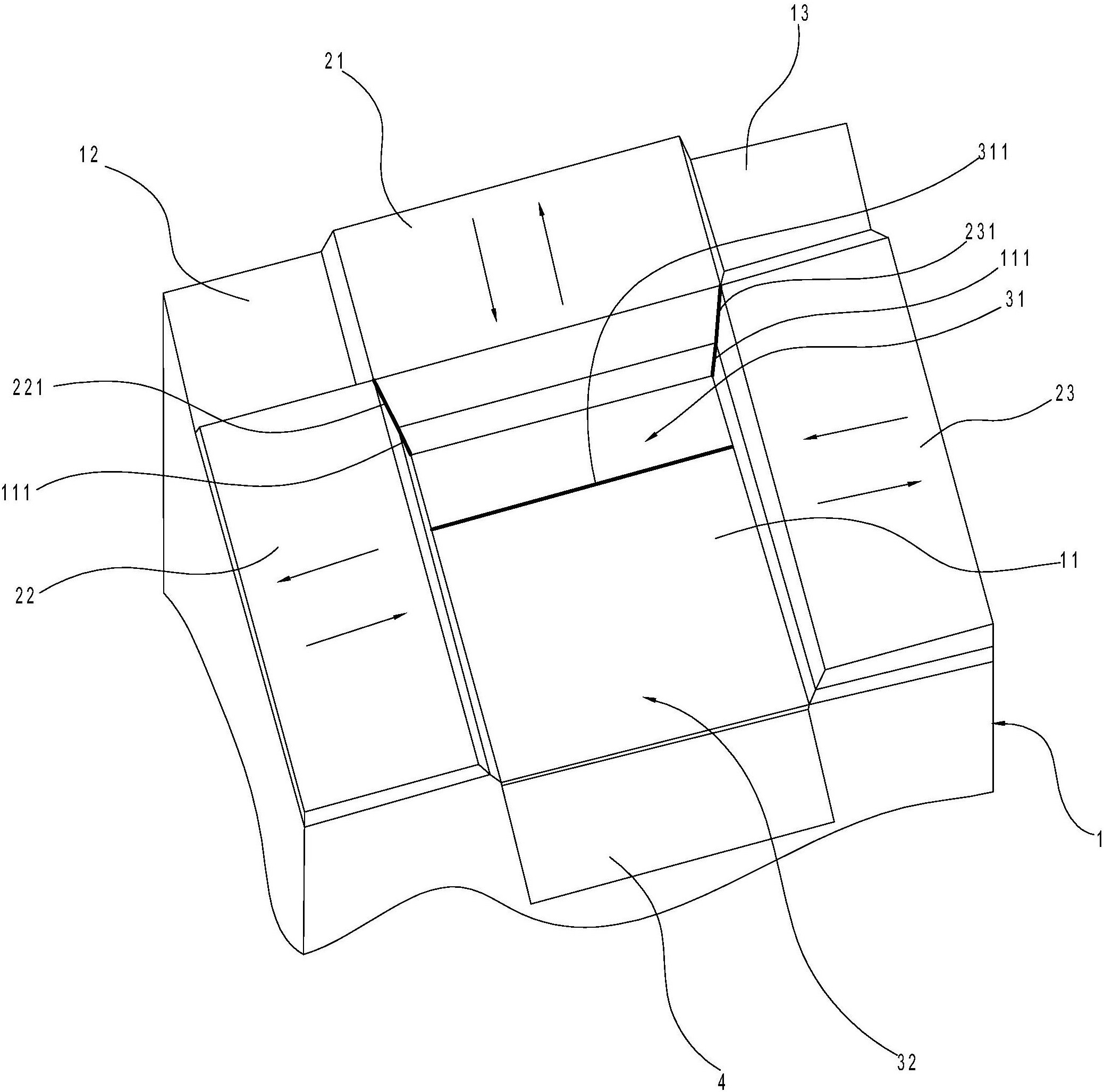

1.一种春卷包馅装置,包括一平台(1)和设置在平台(1)上的支架,其特征在于:所述平台(1)顶面上设有一方形凹槽(11),该方形凹槽(11)的深度为春卷的厚度,方形凹槽(11)的宽度为春卷的长度,方形凹槽(11)的一侧与外界相通,在方形凹槽(11)与外界相通处设置有用于输送包馅完成后的春卷的输送带,在平台(1)的顶面上位于方形凹槽(11)的另外三侧且沿着方形凹槽(11)的侧边分别滑动设置有第一推板(21)、第二推板(22)和第三推板(23),第一推板(21)与平台(1)之间设置有第一弹簧,第一推板(21)连接有第一气缸,第二推板(22)与平台(1)之间设置有第二弹簧,第二推板(22)连接有第二气缸,第三推板(23)与平台(1)之间设置有第三弹簧,第三推板(23)连接有第三气缸,该第一推板(21)跟方形凹槽(11)的与外界相通一侧相对,第二推板(22)和第三推板(23)相对布置,所示第一推板(21)、第二推板(22)和第三推板(23)为方形且长度分别与所对应的方形凹槽(11)侧边相同,所述平台(1)的顶面水平,所述第一推板(21)、第二推板(22)和第三推板(23)在平台(1)上的高度相同,所述第一推板(21)和第二推板(22)在初始状态下垂直布置且相交于其一侧棱(221),所述第一推板(21)和第三推板(23)在初始状态在垂直布置且相交于其一棱边(231),所述侧棱(221)和棱边(231)分别与方形凹槽(11)的槽棱(111)在同一条直线上,所述第一推板(21)、第二推板(22)和平台(1)之间形成一方形的第一台阶(12),所述第一推板(21)、第三推板(23)和平台(1)之间形成一方形的第二台阶(13),所述方形凹槽(11)的底面由第一底板(31)和第二底板(32)组成,该第一底板(31)和第二底板(32)相邻且组成的形状与方形凹槽(11)的底面形状相适配,第一底板(31)相对于第二底板(32)靠近第一推板(21),第二底板(32)固定设置,第二底板(32)的顶面从方形凹槽(11)的内部向外界倾斜,第一底板(31)转动设置于第二底板(32)上,第一底板(31)的转动轴(311)位于第一底板(31)与和第二底板(32)的相邻处,第一底板(31)初始状态水平布置,第一底板(31)与平台(1)之间设置有第四弹簧,第一底板(31)的转动轴(311)连接有一旋转气缸,所述支架上纵向滑动设置有一顶板(6),该顶板位(6)于方形凹槽(11)的正上方,顶板(6)的纵向滑动通过第四气缸来控制,所述顶板(6)的下底面上相对设置有第一刀组(61)和第二刀组(62),所述第一刀组(61)由第一刀片(611)和第二刀片(612)组成,第一刀片(611)和第二刀片(612)垂直布置且相交,所述第二刀组(62)由第三刀片(621)和第四刀片(622)组成,第三刀片(621)和第四刀片(622)垂直布置且相交,所述顶板(6)向方形凹槽(11)方向运动直至与第一推板(21)、第二推板(22)和第三推板(23)相抵的过程中,所述第一刀片(611)沿第一推板(21)上形成第一台阶(12)的侧面切入,所述第二刀片(612)沿着第二推板(22)上形成第一台阶(12)的侧面切入,所述第三刀片(621)沿第一推板(21)上形成第二台阶(13)的侧面切入,所述第四刀片(622)沿第三推板(23)上形成第二台阶(13)的侧面切入,所述第一气缸、第二气缸、第三气缸、第四气缸和旋转气缸与一控制器电连接。

2.根据权利要求1所述的春卷包馅装置,其特征在于:所述平台(1)的上方设置有下馅机构,该下馅机构具有一下馅口,该下馅口为方形,该下馅口位于第一底板(31)的正上方,该下馅口在控制器的控制下能够上下升降。

3.根据权利要求1所述的春卷包馅装置,其特征在于:所述第一推板(21)与方形凹槽(11)相邻的一端为弧形端面(211)。

4.一种利用权利要求2所述的春卷包馅装置的包馅方法,其特征在于,包括以下步骤:

a、将春卷皮(5)置于平台(1)上,第一推板(21)、第二推板(22)和第三推板(23)处于初始状态,第四气缸动作,顶板(6)向下运动,第一刀组(61)和第二刀组(62)分别对春卷皮(5)进行切除动作,春卷皮(5)左右两侧形成方形切口(51);

b、第四气缸复位,手动按压春卷皮(5),春卷皮(5)陷入方形凹槽(11)内;

c、下馅机构通过下馅口将馅料下放至春卷皮(5)上;

d、第一气缸动作,第一推动板(21)将春卷皮(5)进行第一次折叠,折叠后,第一气缸复位,第一推板(21)在第一弹簧的作用下复位;

e、第二气缸动作,第二推动板(22)将春卷皮(5)进行第二次折叠,折叠后,第二气缸复位,第二推板(22)在第二弹簧的作用下复位;

f、第三气缸动作,第三推动板(23)将春卷皮(5)进行第三次折叠,折叠后,第三气缸复位,第三推板(23)在第三弹簧的作用下复位;

g、旋转气缸动作,第一底板(31)绕其转动轴(311)做90度以上旋转,第一底板(31)翻转将春卷转移至倾斜的第二底板(32)之上,在重力作用下春卷发生滚动,使得馅料被春卷皮(5)完全包裹,完成包馅工序;

h、第一底板(31)在第四弹簧的作用下复位,包馅完成后的春卷进入输送带。

5.根据权利要求4所述的包馅方法,其特征在于:所述步骤b中,在春卷皮(5)陷入方形凹槽(11)后,利用手指沿着方形凹槽(11)的底部的侧边对春卷皮(5)进行适度的按压。

6.根据权利要求4所述的包馅方法,其特征在于:所述步骤e和步骤f中第二气缸和第三气缸同时动作。
