1.一种Fe2O3|FeF3-2xOx|Bi3+，La3+掺杂氟化铁层结构锂电正极材料，其特征在于采用固相合成Bi3+，La3+掺杂氟化铁后，在Bi3+，La3+掺杂氟化铁颗粒外依次包覆FeF3-2xOx，0＜x＜

0.3，及Fe2O3层，在FeF3-2xOx，0＜x＜0.3，包覆层中，氧的含量渐次变化，形成梯度结构；制备过程为：将铁盐、铁盐物质的量3.0-3.6倍的氟化铵、铁盐物质的量0.5-5％铋盐、铁盐物质的量0.5-5％La(NO3)3·6H2O、铁盐质量0.5-5％的丙三醇和乙二醇以体积比为1∶1的混合液体、铁盐质量0.5-5％的聚季铵盐混合后放入球磨机，球磨子与物料的质量比为20∶1，以

200-400转/分钟的速度球磨10-20小时，球磨完毕后取出物料，经过三次水洗后，在100℃-

3+ 3+ 3+ 3+

120℃干燥箱内干燥10-20小时后制得Bi ，La 掺杂氟化铁；将Bi ，La 掺杂氟化铁放入管式炉中，通入流量为1-10L·h-1的体积比为10∶90的氧气和氩气混合气体，以2-10℃/分钟的速度升温到180-260℃并在此温度下保持10-30分钟；将此物料取出后即放入一空气气氛、温度恒定为800℃的马弗炉中保持10-35秒，然后取出在氩气气氛中室温下冷却到常温制得

3+ 3+

Fe2O3|FeF3-2xOx|Bi ，La 掺杂氟化铁层结构锂电正极材料。

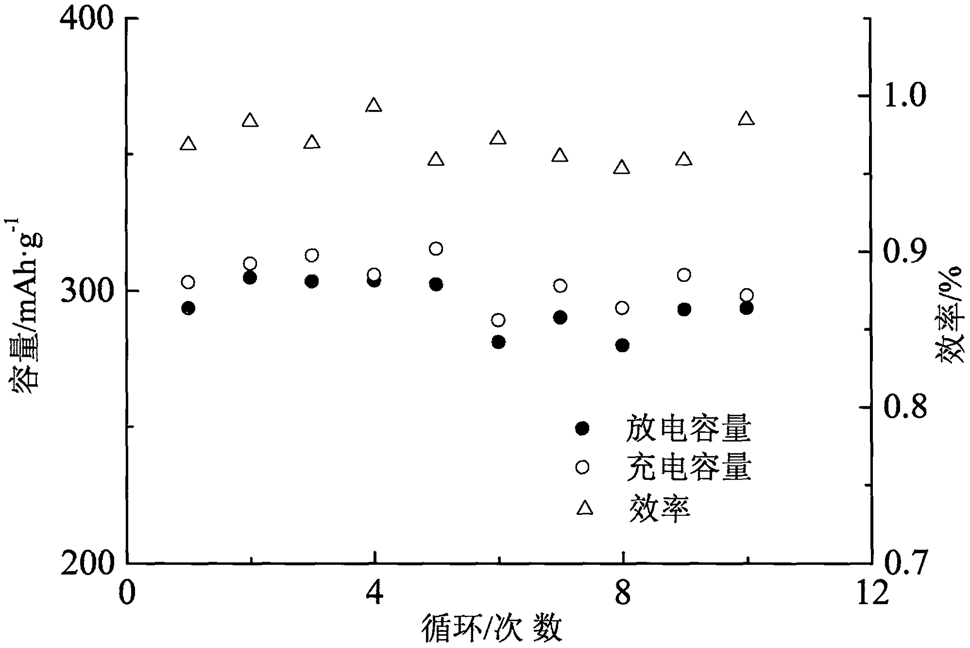

2.根据权利要求1所述的Fe2O3|FeF3-2xOx|Bi3+，La3+掺杂氟化铁层结构锂电正极材料，其特征在于上述的铁盐为九水合硝酸铁、六水合三氯化铁中的一种；铋盐为五水合硝酸铋、氯化铋中的一种；聚季铵盐为聚季铵盐-7、聚季铵盐-10中的一种。
