专利号: 2016101912865
申请人: 王国良
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

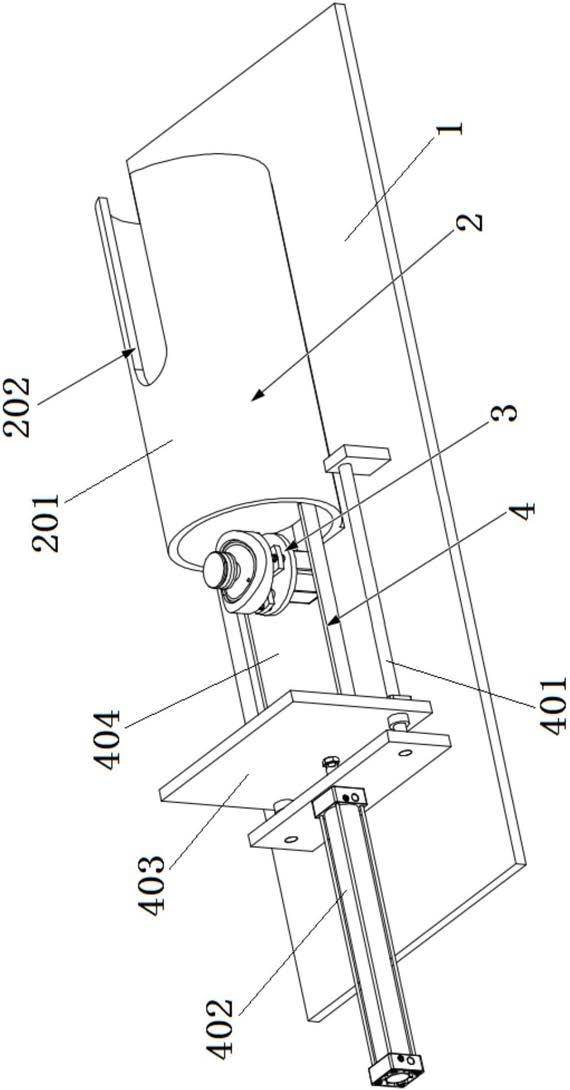

1.一种三通接头的熔接处密封性能测试机,包括一底座(1),其特征在于:所述的底座(1)上设有一个三通接头(5)的定位机构(2)、一个密封性能测试机构(3)、以及密封性能测试机构(3)的推送机构(4);

所述的定位机构(2)为一个横向放置的圆筒(201),圆筒(201)的内径与三通接头(5)的主管外径匹配,圆筒(201)侧壁上沿圆筒(201)方向开设有一条三通接头(5)的支口管定位槽(202),所述的支口管定位槽(202)往远离推送机构(4)一端延伸至圆筒(201)端面;

所述的推送机构(4)包括限位板(403)、支撑板(404)、滑轨机构(401)和支撑板驱动机构(402),所述的滑轨机构(401)沿圆筒(201)方向设置,所述的限位板(403)两侧定位在滑轨机构(401)的滑块上,与圆筒(201)垂直设置,限位板(403)朝圆筒(201)一侧固定有支撑板(404),另一侧与支撑板驱动机构(402)相连,支撑板(404)通过支撑板驱动机构(402)推送可伸至圆筒(201)内部,所述的支撑板(404)上设有密封性能测试机构(3);

所述的密封性能测试机构(3)至少包括上端盖组件(301)、下端盖组件(302)、压环组件(303)和端盖驱动机构(304);所述的上端盖组件(301)分为上端盖(307)和连轴(310),所述的上端盖(307)和连轴(310)都呈圆柱体且中心轴线重合,沿中心轴线剖视呈“T”字形;所述的下端盖组件(302)由上往下依次为下端盖(309)、连接部、以及主管内壁密封块(305),下端盖(309)为与上端盖(307)等外径的圆柱体,下端盖(309)下端面通过连接部与主管内壁密封块(305)的上端面相连,主管内壁密封块(305)整体呈圆柱体,上端面为与三通主管内壁匹配的弧面,且下端盖(309)与主管内壁密封块(305)中心轴线重合,沿中心轴线剖视呈“工”字形;所述的主管内壁密封块(305)上还设有至少一个测试气路通道(6);所述的下端盖组件(302)沿中心轴线贯穿设有与上端盖组件(301)的连轴(310)匹配的通孔,连轴(310)从上往下穿过下端盖组件(302)的中心通孔,并与一块连接板(306)固定,下端盖组件(302)可滑动地限制在上端盖(307)和连接板(306)之间;所述的上端盖(307)和下端盖(309)相对面上都设有斜外缘部,两个斜外缘部形成密封圈的限位挤压槽,限位挤压槽内设有支口管密封圈(308);所述的主管内壁密封块(305)的上端面上围绕中心轴线开设有一条环形的密封圈定位槽,密封圈定位槽内设有主管内壁密封圈(311);所述的主管内壁密封块(305)外侧套设有压环组件(303),所述的压环组件(303)下侧倒装有若干塞打螺栓(313),塞打螺栓(313)贯穿连接板(306)与压环组件(303)固定,连接板(306)和塞打螺栓(313)之间滑动连接,连接板(306)和压环组件(303)之间的塞打螺栓(313)上套设有弹簧(312);所述的下端盖组件(302)通过若干连杆(314)穿过连接板(306)与端盖驱动机构(304)相连,端盖驱动机构(304)定位在推送机构(4)的支撑板(404)上;

所述的端盖驱动机构(304)和支撑板(404)之间设有浮动机构,所述的浮动机构包括一块底板(406)和一块柔性垫块(405),端盖驱动机构(304)底部与底板(406)固定,所述的柔性垫块(405)设置在底板(406)与支撑板(404)之间,底板(406)和柔性垫块(405)上对应设置有若干通孔,有塞打螺栓(313)从上往下贯穿底板(406)和柔性垫块(405)上的通孔固定在支撑板(404)上,塞打螺栓(313)与底板(406)之间滑动连接。

2.根据权利要求1所述的一种三通接头的熔接处密封性能测试机,其特征在于:所述的压环组件(303)上表面为与三通主管内壁匹配的弧面,在不测试状态,压环组件(303)上表面高于主管内壁密封块(305)上表面。

3.根据权利要求1所述的一种三通接头的熔接处密封性能测试机,其特征在于:所述的支撑板(404)的下表面为与三通主管内壁匹配的弧面。

4.根据权利要求1所述的一种三通接头的熔接处密封性能测试机,其特征在于:所述的上端盖(307)和下端盖(309)相对面上的斜外缘部都为45°的倒角。

5.根据权利要求1所述的一种三通接头的熔接处密封性能测试机,其特征在于:所述的柔性垫块(405)为硅胶垫。

6.根据权利要求1至5中任一权利要求所述的一种三通接头的熔接处密封性能测试机,其特征在于:所述的支撑板驱动机构(402)和端盖驱动机构(304)都是气缸。
