专利号: 2016101622542
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

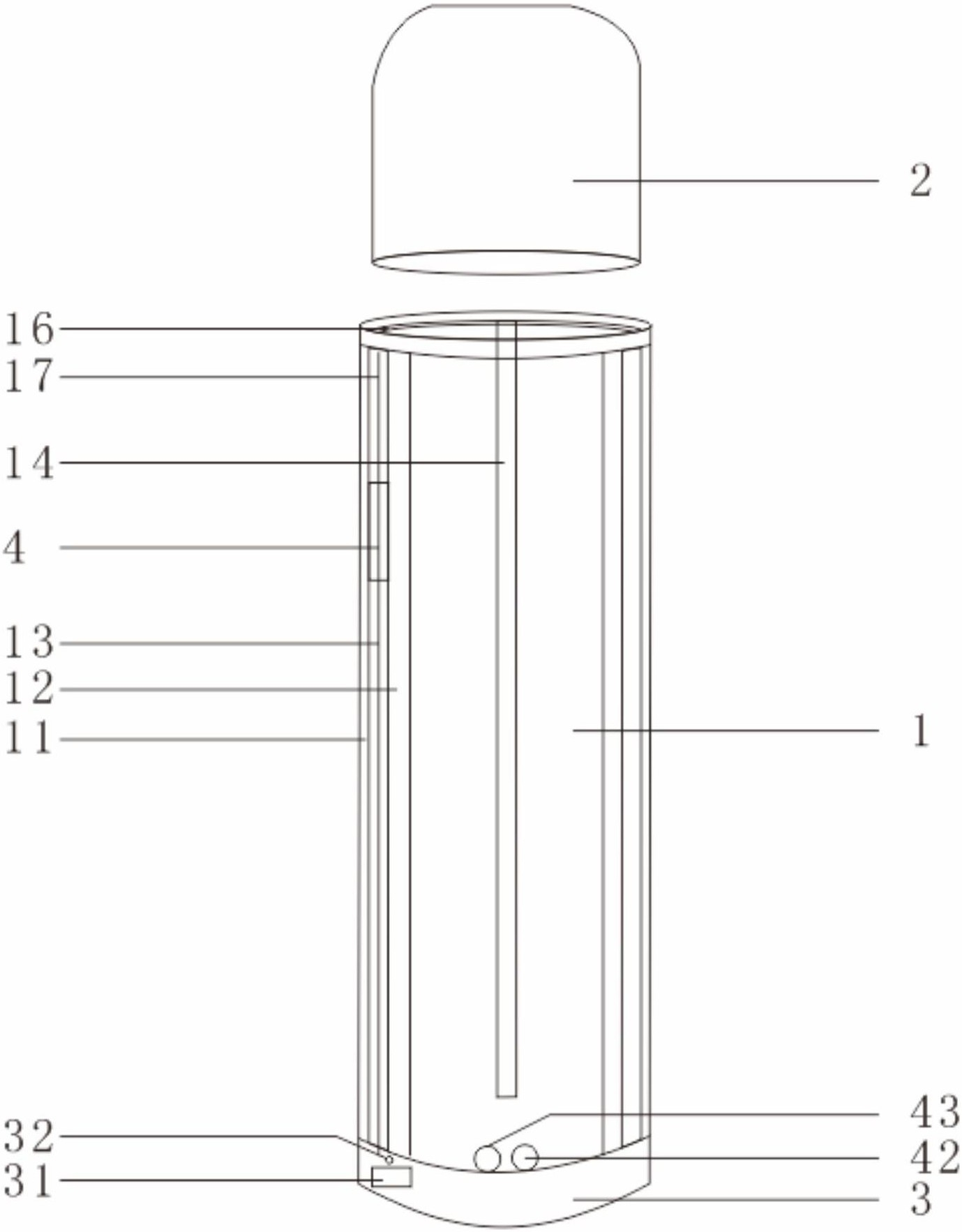

1.具有加湿功能的智能保温杯,包括杯体、用于安装杯体的杯底以及盖在所述杯体开口处的杯盖,杯体开口处设有密封结构,所述的杯体包括外保温层和内保温层,所述的外保温层和所述的内保温层形成双层结构,其特征在于:所述的杯盖包括壳体、按压式弹簧组件、吸水装置和加湿装置,所述的按压式弹簧组件安装在所述的壳体内腔,所述的吸水装置、所述的加湿装置均装在所述的按压式弹簧组件上,并且所述的吸水装置的出水口与所述的按压式弹簧组件的出水口连通;所述内保温层和外保温层之间留有间隙,并且所述的间隙通过加强筋和导线支撑形成隔离腔;所述的隔离腔内装有控制装置;所述的加湿装置通过导线与所述的控制装置电连;

所述的按压式弹簧组件包括按压键开关上壳、按压键开关中壳和按压键开关下壳,所述的按压键开关上壳的顶部配有按压键,所述的按压键开关上壳下部卡入所述的按压键开关中壳的上部空腔,所述的按压键开关下壳通过螺丝与所述的按压键开关中壳的下部密封固接;所述的按压键开关上壳的底部设有多个与外界连通的风道口;

所述的加湿装置包括超声波加湿器和设置在所述超声波加湿器出水口处的雾化片,所述的超声波加湿器和所述的雾化片都装在所述的按压键开关中壳内腔,并且所述的超声波加湿器位于所述的按压键开关上壳的风道口正下方;所述的超声波加湿器的出水口通过风道口与杯子外部连通;

所述的吸水装置包括吸水管、吸水套管、吸水海绵和弹簧,所述的吸水套管套在所述的吸水管的外部,所述的吸水套管上设有开口;所述的吸水海绵设在吸水管与吸水套管之间的空隙内;所述的弹簧装在所述的吸水管的底部;所述的吸水管的上部与所述的按压键开关上壳的出水口连通;

所述的控制装置包括压力传感器、温度传感器、单片机和供电装置,所述的压力传感器设置在杯体底部,所述的温度传感器的温度探头与内保温层的杯壁贴合;所述的压力传感器的信号输出端、所述的温度传感器的信号输出端通过导线与所述的单片机的相应的信号输入端电连;所述的单片机的信号输出端与所述的超声波加湿器的信号控制端电连;所述的压力传感器、温度传感器、单片机以及所述的超声波加湿器与所述的供电装置电连。

2.如权利要求1所述的具有加湿功能的智能保温杯,其特征在于:所述的控制装置还包括无线传输模块,所述的无线传输模块的信号输入端与所述的单片机的信号输出端电连,所述的无线传输模块的信号输出端与外部的手持终端信号连接。

3.如权利要求1所述的具有加湿功能的智能保温杯,其特征在于:所述的吸水装置顶部配有固定件,所述的固定件的边缘分布多个内凹卡扣,所述的内凹卡扣与按压键开关中壳顶盖上的凸起卡扣配合;所述的吸水管和所述的吸水套管同轴安装在所述的固定件的安装孔内;所述的按压键开关中壳顶盖边缘设有凹槽,所述的杯盖的壳体相应位置设有内台阶,并且在内台阶处配有卡入按压键开关中壳凹槽内的铁片;所述的杯体的加强筋顶部配有与铁片对应的磁铁,所述的磁铁与所述的铁片之间连有电线。

4.如权利要求3所述的具有加湿功能的智能保温杯,其特征在于:所述的吸水套管下部对称设有两个开孔。

5.如权利要求1所述的具有加湿功能的智能保温杯,其特征在于:所述的杯底设有USB接口和指示灯,所述的USB接口以及所述的指示灯与所述的单片机电路连接;所述的USB接口通过导线与所述的供电装置电连。
