专利号: 2016101570302
申请人: 浙江大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

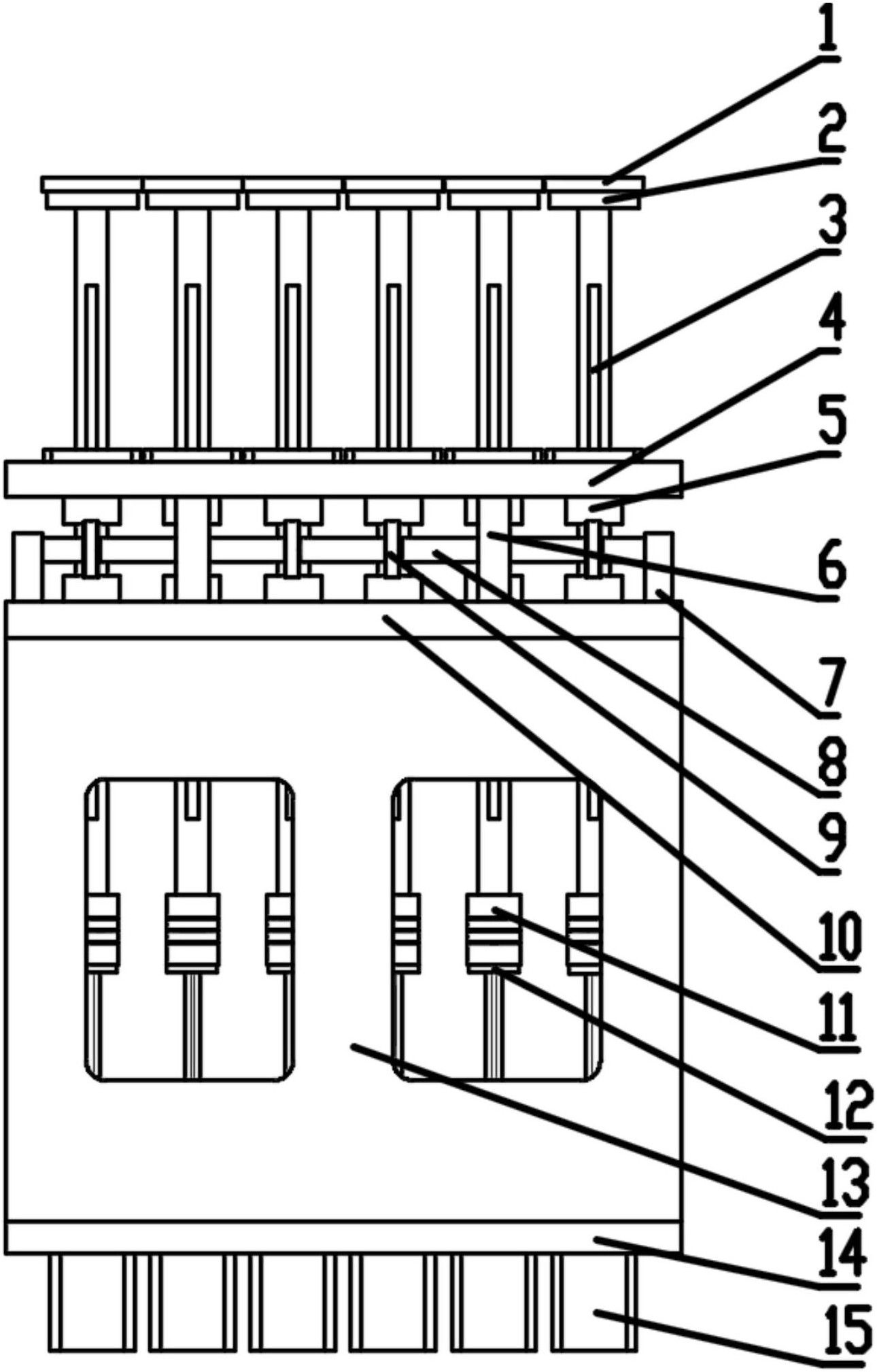

1.一种三维打印用的支撑装置,其特征在于,包括:机架;

支撑单元,由多块支撑板拼接组成,布置在三维打印机的三维成型区域的正下方;

升降单元,安装在机架上,用于驱动所述支撑板移动到各个所需的支撑位置支撑所要打印的三维模型。

2.如权利要求1所述的三维打印用的支撑装置,其特征在于,所述支撑板为矩形且多块支撑板矩阵排布。

3.如权利要求2所述的三维打印用的支撑装置,其特征在于,所述矩阵排布的大小为3~12×3~12。

4.如权利要求1所述的三维打印用的支撑装置,其特征在于,所述升降单元包括位于支撑单元正下方的多个对应所述支撑板布置的升降机构,每个升降机构包括:旋转动力源;

第一螺纹传动件,一端与旋转动力源的动力输出端固定连接;

第二螺纹传动件,与第一螺纹传动件螺纹传动配合;

升降杆,一端与第二螺纹传动件的自由端连接,另一端与对应的支撑板背面固定连接;

导向结构,用于引导升降杆上下运动。

5.如权利要求4所述的三维打印用的支撑装置,其特征在于,所述支撑装置还包括限定升降杆水平位置的限位单元,所述限位单元安装在靠近支撑板的一端。

6.如权利要求5所述的三维打印用的支撑装置,其特征在于,所述限位单元包括:上限位板,与机架固定连接,设有多个上避让孔,每个上避让孔安装有与对应升降杆配合的上限位法兰;

下限位板,与机架固定连接且与上限位板间隔布置,设有多个下避让孔,每个下避让孔安装有与对应升降杆配合的下限位法兰。

7.如权利要求6所述的三维打印用的支撑装置,其特征在于,所述导向结构为多个与升降杆对应配合的导向轴承,所述升降杆设有沿轴向延伸且与导向轴承滚动配合的导向切面。

8.如权利要求7所述的三维打印用的支撑装置,其特征在于,所述下限位板的两侧分别安装有相对布置的轴承压紧座,两轴承压紧座之间安装有多根水平布置的转轴,所述导向轴承安装在对应转轴上。

9.一种三维打印方法,其特征在于,使用如权利要求1~8任一权利要求所述的支撑装置,包括以下步骤:(1)打印开始前,支撑单元的支撑板均回到初始位置;

(2)计算待打印的三维模型的支撑部位;

(3)根据步骤(2)的计算结果,控制升降单元驱动支撑板移动到各个所需的支撑位置;

(4)打印三维模型。
