专利号: 2016101562503
申请人: 潘光贤
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

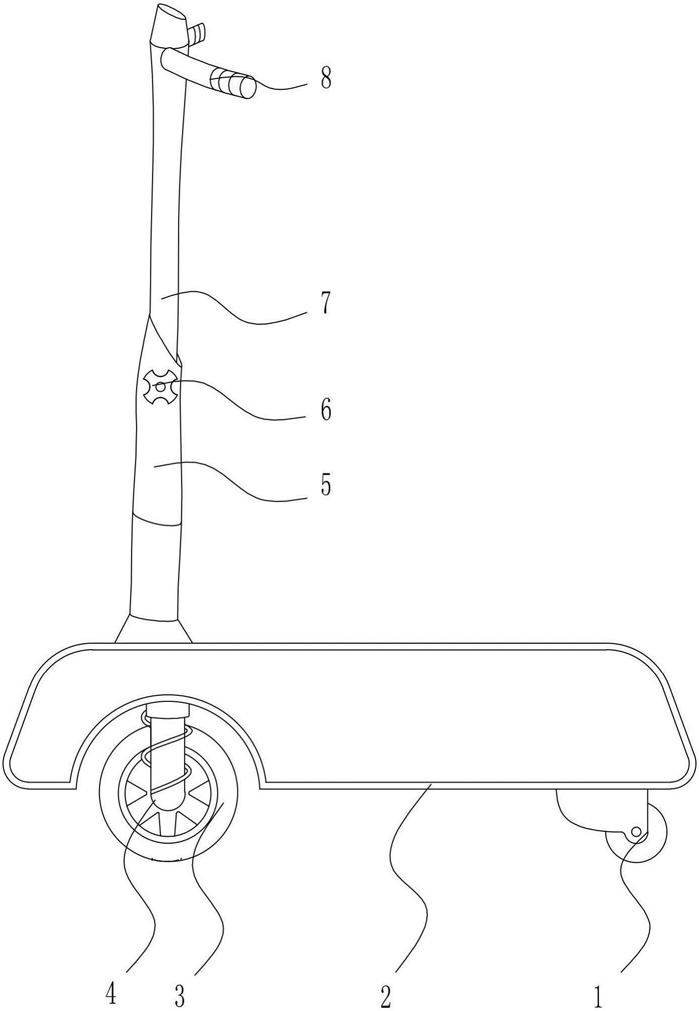

1.一种高安全性便携式四轮平衡车,其特征在于,包括有后轮(1)、壳体(2)、电动前轮(3)、减震器(4)、方向控制杆(5)、蝶形螺母Ⅰ(6)、伸缩杆(7)、把手(8)、安装板(9)、电机座(10)、旋转电机(11)、固定杆(12)、轴承座Ⅰ(13)、转轴Ⅰ(14)、转轴Ⅱ(16)、轴承座Ⅱ(17)和蝶形螺母Ⅱ(18),壳体(2)底部前侧的左端和右端对称设有轴承座Ⅰ(13)和电机座(10),电机座(10)在轴承座Ⅰ(13)的后侧,电机座(10)上安装有旋转电机(11),旋转电机(11)的前端连接有固定杆(12),固定杆(12)前端连接有转轴Ⅰ(14),转轴Ⅰ(14)的前端固定在轴承座Ⅰ(13)上,固定杆(12)上设有减震器(4),减震器(4)下端与电动前轮(3)连接,壳体(2)底部后侧中心设有安装板(9),安装板(9)左侧对称设有两个轴承座Ⅱ(17),安装板(9)右侧也对称设有两个轴承座Ⅱ(17),轴承座Ⅱ(17)之间安装有转轴Ⅱ(16),转轴Ⅱ(16)两端侧面各开有两个螺纹孔(19),每一端的两个螺纹孔(19)之间呈90°相交,蝶形螺母Ⅱ(18)与螺纹孔(19)配合并将其固定壳体(2)底部上,转轴Ⅱ(16)上安装有后轮(1),壳体(2)前侧中心开有环形孔(15),壳体(2)顶部前侧中心设有方向控制杆(5),方向控制杆(5)转动式连接在壳体(2)上部,方向控制杆(5)内侧呈空心状,方向控制杆(5)内设有伸缩杆(7),蝶形螺母Ⅰ(6)穿过方向控制杆(5)将伸缩杆(7)紧固住,伸缩杆(7)上端左侧和右侧对称设有把手(8),壳体(2)顶部中心设有放置槽(20);还包括有照明灯(21),照明灯(21)安装在壳体(2)前侧中心;

还包括有固定板(22)、电动推杆(23)和橡胶摩擦片(24),壳体(2)左侧和右侧中心对称设有固定板(22),固定板(22)底部对称设有电动推杆(23),电动推杆(23)下端连接有橡胶摩擦片(24)。

2.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,还包括有踏板(25),顶部中心左侧和右侧对称设有踏板(25)。

3.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,把手(8)表面材质是带有颗粒物的橡胶材质。

4.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,电动前轮(3)直径为300mm。

5.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,转轴Ⅱ(16)的材质为Q235钢。

6.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,照明灯(21)为氙气灯。

7.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,旋转电机(11)为伺服电机。

8.根据权利要求1所述的一种高安全性便携式四轮平衡车,其特征在于,壳体(2)距离地面的高度范围为135mm到150mm。
