1.一种层状MoS2-Fe3O4纳米复合材料的制备方法，其特征在于：该方法包括以下步骤：步骤一，将二硫化钼粉末加入分层溶液中进行分层反应，形成混合液；

所述的分层溶液为芳香族硫醚的乙醇溶液；

所述的分层反应的具体过程为：将二硫化钼粉末研磨至200目过筛，将二硫化钼粉末加入芳香族硫醚的乙醇溶液中，加热至30～50℃并搅拌5～12h，形成混合液；

步骤二，在混合液中加入氧化剂进行氧化插层反应，过滤干燥后得到插层二硫化钼粉末；

所述的氧化剂为高锰酸钾；

步骤三，向插层二硫化钼粉末中加入Fe3O4纳米粉末和爆炸剂，进行爆炸反应，冷却至室温后取出爆炸反应产物即得到层状MoS2-Fe3O4纳米复合材料；

所述的爆炸剂为苦味酸；

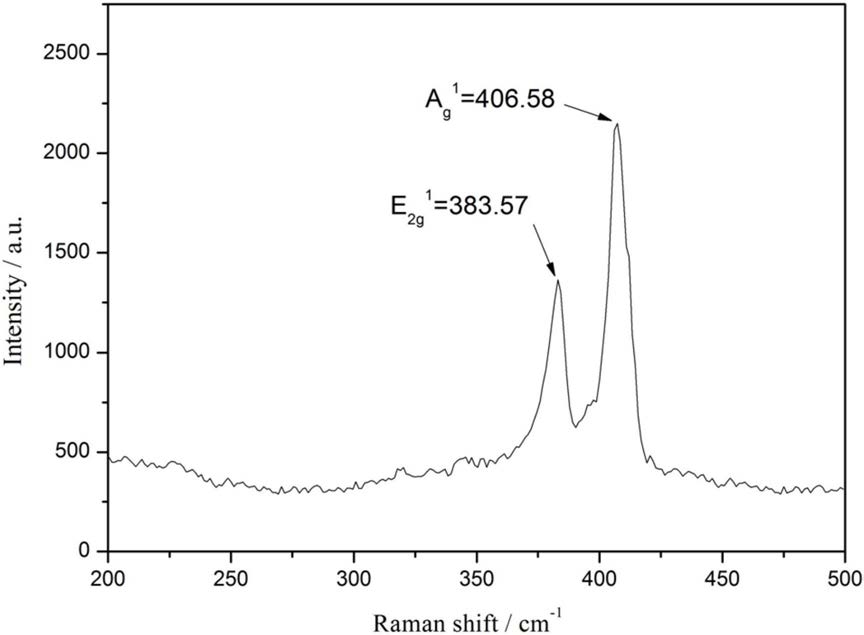

所述的层状MoS2-Fe3O4纳米复合材料由单层或少层MoS2纳米片层与Fe3O4纳米颗粒组成，Fe3O4纳米颗粒均匀附着在MoS2纳米片层上，每片MoS2纳米片层的直径为0.1～5μm，每片MoS2纳米片层的厚度为0.65～3.25nm，每个Fe3O4纳米颗粒直径为5～10nm。

2.如权利要求1所述的制备方法，其特征在于：步骤一中，所述的二硫化钼粉末与芳香族硫醚的质量比为1:(10～40)。

3.如权利要求1所述的制备方法，其特征在于：步骤二中，所述的氧化插层反应的具体过程为：向混合液中加入高锰酸钾，加热至50～90℃并搅拌8～18h，过滤，将滤饼烘干，得到插层二硫化钼粉末。

4.如权利要求1所述的制备方法，其特征在于：步骤二中，所述的高锰酸钾与混合液中的二硫化钼的的质量比为(0.5～3):1。

5.如权利要求1所述的制备方法，其特征在于：步骤三中，所述的爆炸反应的具体过程为：将插层二硫化钼粉末、Fe3O4纳米粉末与苦味酸混合均匀，装入高压反应釜中，将高压反应釜抽真空并通入氩气，加热至350～600℃发生爆炸，随炉冷却至室温后取出爆炸反应产物。

6.如权利要求1所述的制备方法，其特征在于：步骤三中，所述的插层二硫化钼粉末、Fe3O4纳米粉末与苦味酸的质量比1：(0.2～2)：(0.5～3)。
