1.一种层状MoS2-SnO2纳米复合材料的制备方法，其特征在于：该方法包括以下步骤：步骤一，将二硫化钼粉末加入分层溶液中进行分层反应，形成混合液；

步骤二，在混合溶液中加入氧化剂进行氧化插层反应，然后搅拌下加入SnO2纳米粉末，继续搅拌均匀后得到插层MoS2-SnO2混合粉末；

步骤三，将插层MoS2-SnO2混合粉末与爆炸剂混合，进行爆炸反应，冷却至室温后取出爆炸反应产物，即得到层状MoS2-SnO2纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述的分层溶液为芳香族硫醚的乙醇溶液；所述的氧化剂为高锰酸钾；所述的爆炸剂为苦味酸。

3.如权利要求2所述的制备方法，其特征在于：所述的芳香族硫醚为聚苯硫醚或芳香族二胺单体硫醚，芳香族硫醚的乙醇溶液的质量浓度为10％～60％。

4.如权利要求2所述的制备方法，其特征在于：步骤一中，所述的分层反应的具体过程为：将二硫化钼粉末研磨至200目过筛，将二硫化钼粉末加入芳香族硫醚的乙醇溶液中，加热至30～50℃并搅拌5～12h，形成混合液。

5.如权利要求2所述的制备方法，其特征在于：步骤一中，所述的二硫化钼粉末与芳香族硫醚的质量比为1:(10～40)。

6.如权利要求2所述的制备方法，其特征在于：所述的步骤二的具体过程为：在混合溶液中加入KMnO4粉末，水浴加热至50～90℃并搅拌2～5h，在搅拌下加入SnO2纳米粉末，继续搅拌1～3h，过滤并烘干，得到插层MoS2-SnO2混合粉末。

7.如权利要求2所述的制备方法，其特征在于：步骤二中，所述的高锰酸钾与混合液中的二硫化钼的的质量比为(0.5～3):1。

8.如权利要求2所述的制备方法，其特征在于：步骤二中，所述的SnO2纳米粉末与混合液中的二硫化钼的的质量比为(0.3～2):1。

9.如权利要求2所述的制备方法，其特征在于：步骤三中，所述的爆炸反应的具体过程为：将插层MoS2-SnO2混合粉末与爆炸剂混合均匀，装入高压反应釜中，将高压反应釜抽真空并通入氩气，加热至350～600℃发生爆炸反应，随炉冷却至室温后取出爆炸反应物，即得到层状MoS2-SnO2纳米复合材料。

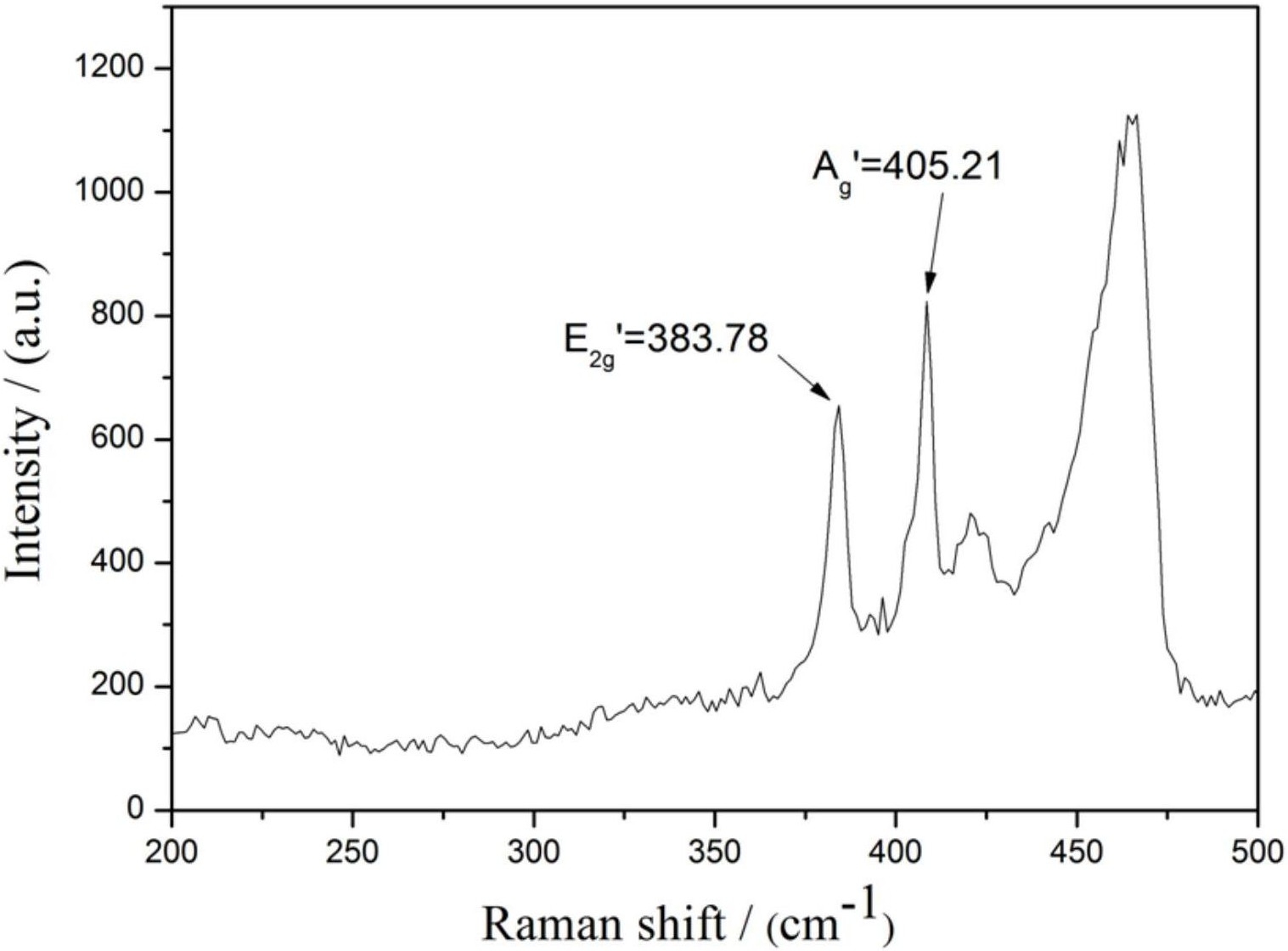

10.如权利要求2所述的制备方法，其特征在于：步骤三中，所述的插层MoS2-SnO2混合粉末与苦味酸的质量比1:(0.5～3)。
