1.一种多孔炭负载磷酸铁锂正极材料的制备方法，其特征在于按照下述步骤进行：（1）将有机碳和尿素按1:10～10：1的质量比置于烧杯A中，在100 ℃左右温度下搅拌

15-60 min,使得烧杯A中混合固体完全融化，形成均匀的溶液；

（2） 锂盐、铁盐与磷酸盐按照元素摩尔比Li:Fe:P为1:1:1混合置于烧杯B中，待烧杯A中的固体融化成溶液后，将烧杯B中的药品加入到烧杯A中并搅拌均匀；

（3）将步骤（2）中得到的混合溶液置于180 ℃左右的烘箱中热处理12～36 h，使得有机碳脱水碳化尿素分解得到多孔的黑褐色固体；该热处理过程可在常压或密闭的反应釜中进行；

（4）将步骤（3）中得到的黑褐色固体研磨，在惰性气体的保护下，于750～1100℃热处理

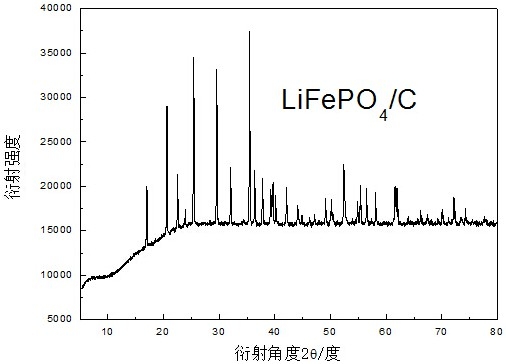

6～24h,带冷却至室温后研磨即得到LiFePO4/C。

2.根据权利要求1所述的一种多孔炭负载磷酸铁锂正极材料的制备方法，其特征在于其中步骤（1）中所述的有机碳为蔗糖、葡萄糖、果糖、柠檬酸、抗坏血酸、淀粉、纤维素、聚丙烯、聚乙二醇、酚醛树脂或聚乙烯醇等。

3.根据权利要求1所述的一种多孔炭负载磷酸铁锂正极材料的制备方法，其特征在于其中步骤（2）中所述的锂盐为碳酸锂、硝酸锂、氢氧化锂、乙酸锂、氟化锂、磷酸锂、磷酸一氢锂、磷酸二氢锂或碘化锂等，铁盐为硝酸铁、柠檬酸铁、三氯化铁或硫酸铁等，磷酸盐为五氧化二磷、磷酸、磷酸一氢铵、磷酸二氢铵、磷酸铵、磷酸钠、磷酸二氢钠、磷酸一氢钠、磷酸钾、磷酸二氢钾或磷酸一氢钾等，合成磷酸铁锂的理论质量约为有机碳碳化后碳的质量的1-20倍。

4.根据权利要求1所述的一种多孔炭负载磷酸铁锂正极材料的制备方法，其特征在于其中步骤（4）中所述的惰性气体为氮气、氦气、氩气中的一种。
