1.一种利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，原料包括按质量比配制的组份A和造孔剂，且组分A与造孔剂的比例为：1∶(0.1-0.15)；其中，组份A中，以质量百分比计，包括：富镁冶金镍渣45-50wt％、Al2O315-17wt％、SiO230-38wt％和K2O 2-3wt％；所述造孔剂为淀粉或活性炭 粉；

所述富镁冶金镍渣中，包括以质量分数计的如下组分：

Na2O 2-3wt％、MgO 29-38wt％、Al2O34-6wt％、SiO248-52wt％、CaO 1-2wt％和FeO 7-

8wt％；

所述多孔陶瓷的气孔率为36-50％；所述多孔陶瓷的抗压强度为45-52MPa，抗弯强度为

103-120MPa；

所述多孔陶瓷的制备方法包括以下步骤：

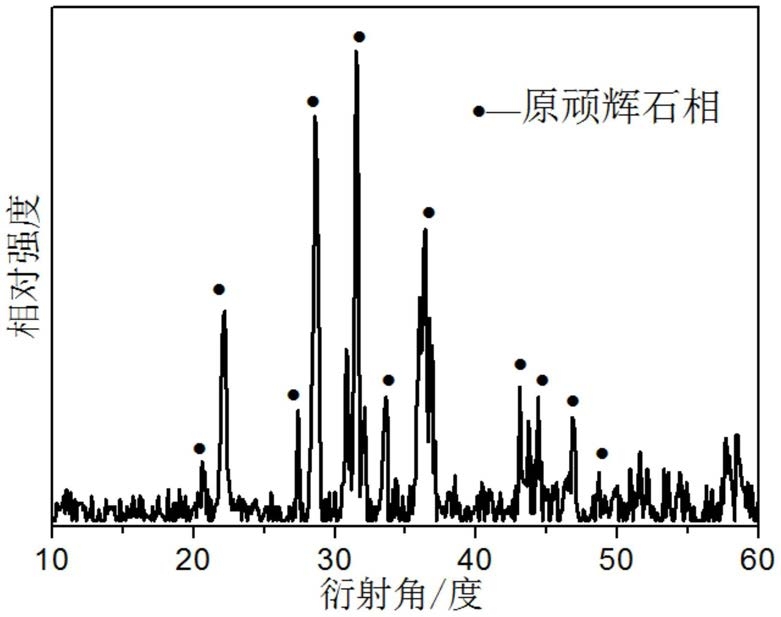

按照既定重量比例称取上述原料混合并进行造粒后，压制成陶瓷坯体，然后煅烧，即可制得多孔陶瓷材料；

所述煅烧的温度为1180-1220℃，煅烧的时间为2-4小时。

2.根据权利要求1所述的利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，所述的富镁冶金镍渣是金属镍和镍合金冶炼过程中排放的固体废渣。

3.根据权利要求1所述的利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，所述Al2O3为γ-Al2O3、β-Al2O3或α-Al2O3中的一种或者几种。

4.根据权利要求1所述的利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，所述SiO2为结晶SiO2和无定形SiO2中的一种或者两种。

5.根据权利要求1所述的利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，在所述造粒的操作中加入PVA进行造粒，PVA的浓度为5-10wt％，PVA的加入量为5-8wt％。

6.根据权利要求1所述的利用富镁冶金镍渣制备的多孔陶瓷，其特征在于，所述制成陶瓷坯体的操作采用粉末压片机进行。
