1.一种石墨烯/二氧化钛空心球/硫复合材料的制备方法，其特征在于，包括以下几个步骤：

步骤（1）将石墨烯加入到水溶液中超声分散，形成悬浮液；

步骤（2）将硫酸钛、氯化铵依次加入到上述悬浮液中搅拌均匀，然后加入水热釜中进行水热反应，反应完全后自然冷却、过滤、水洗、乙醇洗、干燥后得到空心二氧化钛石墨烯复合材料；

步骤（3）将得到的空心二氧化钛石墨烯复合材料和硫单质加入到二硫化碳中，超声分散，形成悬浮液，然后蒸干溶剂，得到石墨烯/二氧化钛空心球/硫复合材料；所述步骤（1）中石墨烯悬浮液的浓度为1-10g/L，超声时间为20-60分钟；所述步骤（2）中氯化铵、硫酸钛与氧化石墨的质量比为:1：5-10：0  .5-1，水热反应的温度为160-200℃，反应时间为3-10小时。

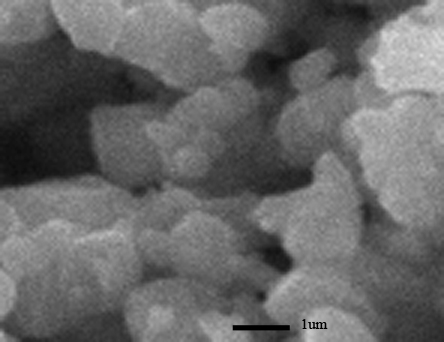

2.如权利要求1所述的方法，其特征在于，所述步骤（3）空心二氧化钛石墨烯复合材料、硫单质质量比为1：2-10，超声分散时间为0 .5-5小时；蒸干溶剂的温度为40-60℃。
