1.一种空心结构的氮掺杂纳米碳球的制备方法，其特征在于，将密胺树脂表面包覆一层或多层碳的前躯体，形成核-壳结构；在包覆过程开始时还添加氧化石墨烯；所述碳的前驱体为间苯二酚与六次甲基四胺；间苯二酚与氧化石墨烯质量比为：11000：1～3；通过煅烧除去中心部分的密胺树脂，即可得到空心结构的氮掺杂纳米碳球；

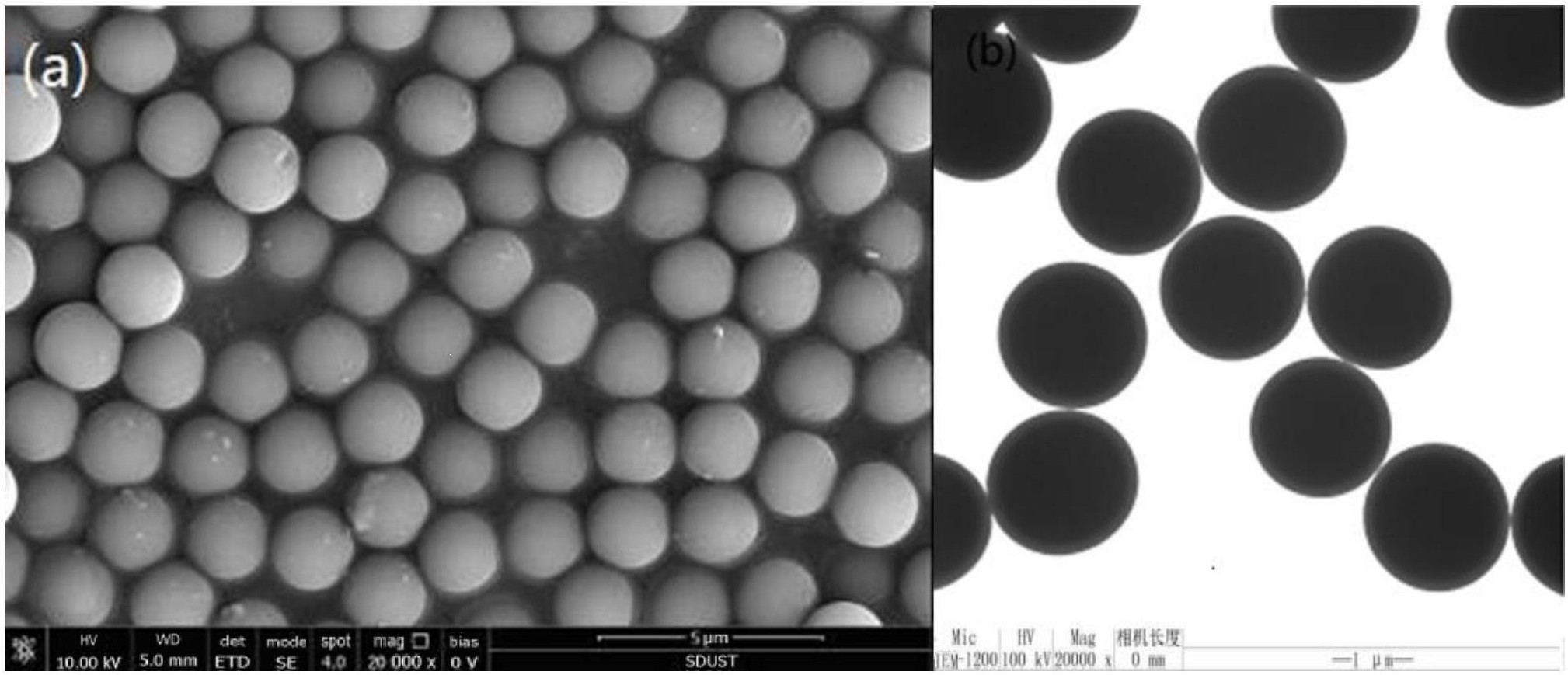

所述密胺树脂的制备方法为：用三聚氰胺与甲醛的摩尔比范围为1:6～1:10溶解于100～400mL蒸馏水中，剧烈搅拌全部溶解后，加入甲酸做催化剂，60～80℃搅拌2h后，离心水洗，烘干5～6h，得到密胺树脂微球。

2.如权利要求1所述的方法，其特征在于，所述包覆的过程为：将密胺树脂溶于有机溶剂或有机溶剂与水的混合溶液中，加入碳的前躯体和氧化石墨烯，在催化剂存在条件下用低温溶剂热法合成复合树脂微球。

3.如权利要求2所述的方法，其特征在于，所述催化剂为柠檬酸。

4.如权利要求2所述的方法，其特征在于，所述低温溶剂热法合成的温度为20～30℃。

5.如权利要求1所述的方法，其特征在于，所述煅烧的条件为600～900℃碳化1.5-2h。

6.权利要求1-5任一项所述的方法制备的空心结构的氮掺杂纳米碳球。

7.权利要求6所述的空心结构的氮掺杂纳米碳球在吸附分离、电化学电容器的电极材料和微反应器中的应用。
