专利号: 2016100590436
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

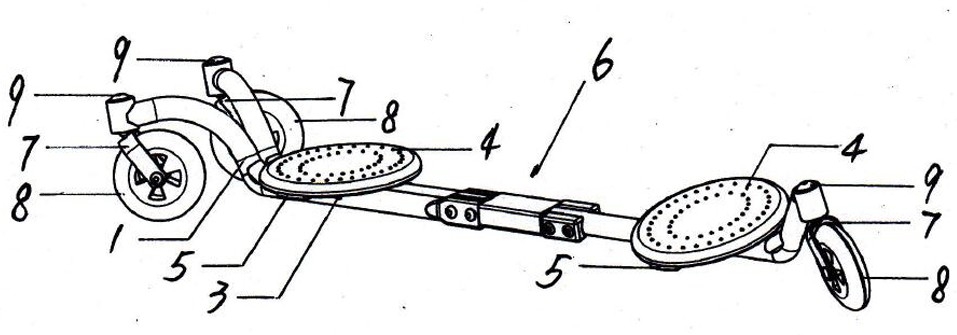

1.一种大轮径摆动扭动式三轮滑板,包括双前架、后架、踏板连件、踏板、防磨底条、轮叉轴承、摆动扭动机构、带轴轮叉、PU轮和嵌件圆盖,其特征是:双前架由两折弯管和两转筒构成,折弯管是由圆管的前部有向上的折弯、然后再向前进行圆弧形弯曲,折弯管的中后部是直管状,折弯管的后端为压扁成扁管状,折弯管后端的扁管状左右两侧的前后各有一相互的横向穿孔,折弯管的前端与转筒焊接,转筒是由一截金属圆管内径的上下端各车削一放置轮叉轴承的台阶,与折弯管焊接后的转筒呈上前下后的倾斜,两折弯管与两转筒焊接后并拢合成双前架,双前架中部的上侧与踏板连件焊接,与踏板连件焊接后的双前架前部的两端叉开;后架由后弯管和转筒构成,后弯管是由圆管的后部向后上方折弯、前端左右两侧的前后各有一相互的横向穿孔,后弯管向上折弯的后端焊接转筒,与后弧管焊接后的转筒呈上前下后的倾斜,后弯管中部的上侧面焊接踏板连件;踏板由塑料注塑而成的椭圆形板面,踏板的椭圆形板面的上表面带有防滑颗粒,防滑颗粒呈锥形,踏板左右两侧的底面有向上的浅凹陷,踏板左右两侧向上浅凹陷的两头各有一向上的拧接孔,踏板中部的底面上还分布有四向上的拧接孔,两踏板通过中部底面向上的拧接孔,用自攻螺栓与焊接于双前架和后架上的踏板连件连接;防磨底条是一条形的尼龙件,防磨底条的两头各有一向上的沉孔连通贯通孔,防磨底条与踏板左右两侧底面向上的浅凹陷相对应,防磨底条通过自攻螺栓与踏板向上浅凹陷两头的向上拧接孔拧接固定;轮叉轴承是6000型号的深沟球轴承,四轮叉轴承镶嵌于焊接于双前架前端的两转筒的上下端,两轮叉轴承镶嵌于焊接于后架后端的转筒的上下端;摆动扭动机构由弹簧钢、聚氨酯定位套、塑料衬件和塑料套构成,用两弹簧钢穿入聚氨酯定位套的两扁通孔中,并且将两弹簧钢两端穿出于聚氨酯定位套的前后端,将两弹簧钢两前端穿入于双前架两折弯管后端扁管状的管孔中,将塑料衬件衬于双前架两折弯管后端扁管状的开档中,用两对锁螺栓将两弹簧钢的前端与双前架两折弯管的后端固定连接,将两塑料套套于两弹簧钢的后端,再将两弹簧钢的后端连带着两塑料套一起对应于后弯管的前端,用两对锁螺栓将两弹簧钢的后端与后弯管的前端固定连接;带轴轮叉由金属轮叉和对锁螺栓的螺筒构成,金属轮叉是用的扁条形金属冲压成的∩形,金属轮叉两下端的侧面有冲有相互的对穿孔,金属轮叉两下端相互的对穿孔的孔径为φ8mm,金属轮叉两底端冲成圆角,金属轮叉的顶部通过点焊与对锁螺栓的螺筒焊接,然后用氩弧焊加固,对锁螺栓的螺筒杆径是φ9.9mm,对锁螺栓的螺筒与金属轮叉焊接后,对锁螺栓与金属轮叉形成钝角,PU轮是两侧面的中间各镶嵌一轴承的PU轮,PU轮通过对锁螺栓与带轴轮叉两横向的穿孔连接;两带轴轮叉的对锁螺栓的螺筒从下向上穿入嵌于双前架两转筒中的轮叉轴承的内孔中,一带轴轮叉的对锁螺栓的螺筒从下向上穿入嵌于后架转筒中的两轮叉轴承的内孔中,并各用一嵌件圆盖的平基螺栓拧接于对锁螺栓的螺筒顶部的螺纹孔中定位,从而制成所述的大轮径摆动扭动式三轮滑板。

2.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述折弯管的向上折弯是通过冲压对圆管进行折角式的折弯的,所述折弯管折弯后在内角一侧有一类似沉孔的凹陷,再在所述折弯管折弯后的凹陷处焊接一补强片,再将位于左侧所述折弯管的向上折弯处的前方向左侧弯曲,将位于右侧所述折弯管的向上折弯处的前方向右侧弯曲,所述折弯管前端的上下侧设置有圆弧口,所述折弯管前端的圆弧口与所述转筒的圆径相对应。

3.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述转筒上下端各车削一台阶后,所述转筒的两端的孔径都是直径为φ26mm,与所述折弯管焊接后的所述转筒的倾斜度为向前的79°。

4.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述后弯管的向后上方折弯是通过冲压对圆管进行折角式的折弯的,所述后弯管折弯后在内角一侧有一类似沉孔的凹陷,再在所述后弯管折弯后的凹陷处焊接一补强片,所述后弯管后端的上下侧设置有圆弧口,所述后弯管后端的圆弧口与所述转筒的圆径相对应,与后弯管焊接后的所述转筒呈上前下后的倾斜,与所述后弯管焊接后的所述转筒的倾斜度为向前的79°。

5.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述的踏板连件分为前踏板连件和后踏板连件,前踏板连件是由一金属片制成前边和后边都有向下折边的冲件,前踏板连件前边和后边向下折边的中间,各带有与所述双前架中部相对应的开口,前踏板连件前边和后边开口左右的向下的折边,使得前踏板连件上表面的前边和后边向内凹入,形成两边大中间小的蝶形,前踏板连件蝶形的左右两边各有两孔,将前踏板连件的前边和后边开口,对应于所述双前加中部的上侧进行焊接固定。

6.根据权利要求5所述的大轮径摆动扭动式三轮滑板,其特征是:后踏板连件是由一金属片制成前边和后边都有向下折边的冲件,后踏板连件前边和后边向下折边的中间,各带有与所述后架中部相对应的开口,后踏板连件前边和后边开口左右的向下的折边,使得后踏板连件上表面的前边和后边向内凹入,形成两边大中间小的蝶形,后踏板连件蝶形的左右两边各有两孔,将后踏板连件的前边和后边开口,对应于所述后架中部的上侧进行焊接固定。

7.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述踏板中部底面上四向上的拧接孔与所述踏板连件蝶形两边的两孔相对应,所述踏板椭圆形板面的边沿有向下的立边,所述踏板椭圆形板面的底面还有纵向和横向的加强筋。

8.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述的弹簧钢是厚度为1.2-1.5mm、宽度为27mm的65锰钢片,所述弹簧钢的前端和后端,各有一前一后的孔,所述的聚氨酯定位套是由聚氨酯制成的矩形块,所述的聚氨酯定位套的左右分布有两纵向的扁通孔,所述的塑料衬件是前后各带有一横向穿孔的塑料矩形块,所述的塑料套是外侧面呈圆柱形凸面、内侧面呈圆柱形凹面的塑料件,所述塑料套上有一与所述的弹簧钢后端相对应的扁沉孔,所述塑料套的扁沉孔纵向设置、并位于所述塑料套的外侧面和内侧面之间,所述塑料套外侧面和内侧面的垂向,前后各设置一横向的穿孔。

9.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述的金属轮叉是用

3.5mm×20mm的扁条形金属冲压成的∩形,所述对锁螺栓的螺筒顶端的中间有一轴向的螺纹孔,所述对锁螺栓的螺筒顶端中间的螺纹孔为M8,所述对锁螺栓的螺筒与所述金属轮叉焊接后,所述对锁螺栓的螺筒轴心线与所述金属轮叉两叉的中心线呈147°的钝角,所述金属轮叉两下端相互的对穿孔的孔心连线与对锁螺栓的螺筒轴心线成直角。

10.根据权利要求1所述的大轮径摆动扭动式三轮滑板,其特征是:所述的嵌件圆盖包括塑料圆盖、平基螺栓和柱形塞,塑料圆盖是直经与所述转筒的直径相等的圆饼形塑料圆盖,塑料圆盖注塑于M8平基螺栓的顶头,塑料圆盖顶部有球面状上抛,塑料圆盖顶部有一上下向的圆孔,塑料圆盖的圆孔与M8平基螺栓顶头的内六角沉孔对应、并连通,塑料圆盖圆孔的孔径略大于平基螺栓的内六角沉孔,塑料圆盖底面有向下的突圈,塑料圆盖向下的突圈,相较于塑料圆盖边沿向下突出1mm,柱形塞是一圆柱形的塑料塞,柱形塞的圆柱形的圆经与塑料圆盖圆孔的孔径相同,三所述嵌件圆盖拧接于三所述对锁螺栓的螺筒的螺纹孔中,并位于所述双前架两转筒和所述后架转筒的顶部,三柱形塞塞入三所述嵌件圆盖塑料圆盖的圆孔中。
