专利号: 2016100327652
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

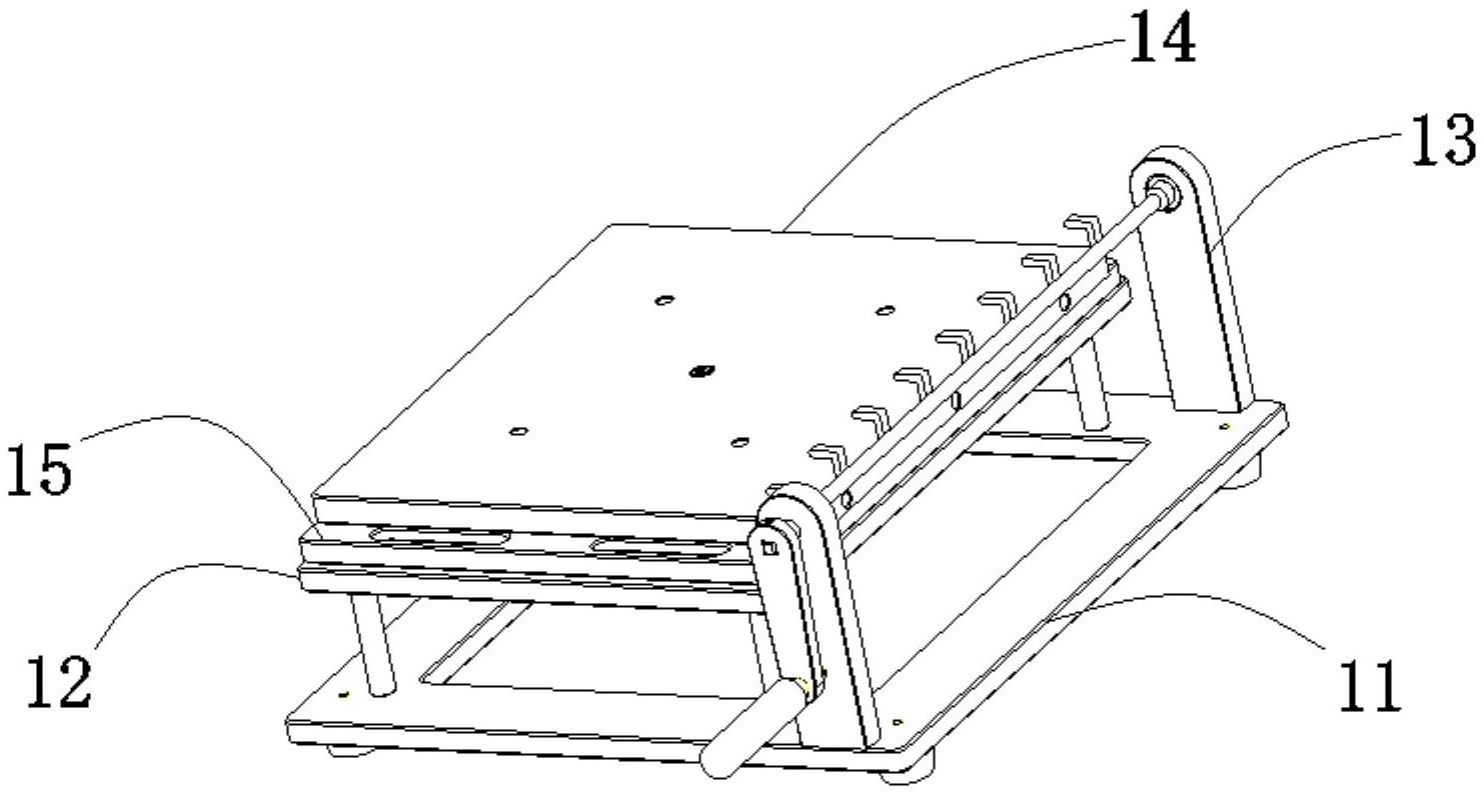

1.一种软包电池拆卸装置,用于拆卸电子设备上通过有手柄双面胶粘连的软包电池,所述有手柄双面胶包括主体部以及相连接的延伸部,所述主体部连接于所述软包电池与所述电子设备的电池容置腔之间,用于将所述软包电池粘连于所述电池容置腔内,所述延伸部外露于所述电池容置腔外,其特征在于,所述软包电池拆卸装置包括:底板;

用于承载所述电子设备的承载板,所述承载板通过多个支撑柱悬空架设于所述底板上;

除胶机构,其设置于所述底板上、且与所述承载板一侧对应;所述除胶机构包括对称设置于所述底板两边的两支座以及活动架设于所述两支座之间的转轴,所述除胶机构用于将所述延伸部粘于所述转轴上、并随所述转轴在所述两支座之间绕所述转轴轴心转动,使得所述延伸部带动所述主体部从所述软包电池与所述电池容置腔之间抽出。

2.根据权利要求1所述的软包电池拆卸装置,其特征在于,还包括设置于所述承载板上的托盘,用于搁置所述的电子设备;所述托盘与所述除胶机构相对的一侧边还设置有定位柱,用于对所述电子设备进行限位。

3.根据权利要求2所述的软包电池拆卸装置,其特征在于,还包括设置于所述承载板与所述托盘之间的滑动板;所述滑动板上设有滑孔以及固定件,所述固定件顶端活动设于所述滑孔顶部,所述固定件底端穿过所述滑孔与所述承载板连接,通过所述滑动板与所述承载板滑动配合实现所述托盘的水平移动。

4.根据权利要求3所述的软包电池拆卸装置,其特征在于,所述滑动板还包括一调节件,所述调节件穿过所述滑动板与所述托盘连接,用于调节所述托盘与所述滑动板之间的距离。

5.根据权利要求1所述的软包电池拆卸装置,其特征在于,所述转轴一端穿过所述支座与一手柄连接。

6.根据权利要求3所述的软包电池拆卸装置,其特征在于,所述滑动板与所述托盘之间还设置有多个导向轴,所述导向轴穿过所述滑动板与所述托盘连接。

7.一种软包电池拆卸方法,所述软包电池通过双面胶粘连于所述电池容置腔内,其特征在于,包括:S1、检查所述双面胶是否是有柄双面胶;若所述双面胶为有柄双面胶,则利用权利要求

1-6任一项所述的软包电池拆卸装置对所述软包电池进行拆卸;若所述双面胶不是有柄双面胶,则进入步骤S2;

S2、在所述软包电池与所述电池容置腔的缝隙处滴入除胶剂,使得所述除胶剂与所述双面胶接触;

S3、用胶铲插入所述软包电池与所述电池容置腔的缝隙处,将所述软包电池从所述电池容置腔内翘起,使得所述软包电池与所述电池容置腔脱离粘连;

S4、将所述软包电池从所述电池容置腔中取出。

8.根据权利要求7所述的软包电池拆卸方法,其特征在于,步骤S1中若所述双面胶为有柄双面胶,则利用权利要求1-6任一项所述的软包电池拆卸装置对所述软包电池进行拆卸的具体方法包括:S11、将所述电子设备放置于所述托盘上,使得所述电子设备与所述有柄双面胶的延伸部对应的一端抵接所述定位柱;

S12、将所述延伸部粘接于所述转轴上,通过调节件调节所述托盘与所述承载板之间的距离以及通过所述托盘在所述滑轨上的滑动调节所述托盘与所述除胶机构之间的距离,使得加载于所述延伸部上的拉力方向与所述主体部所在平面之间的夹角小于10度;

S13、转动所述手柄,使得所述转轴带动所述主体部从所述软包电池与所述电池容置腔之间抽出;

S14、检查所述主体部是否全部抽出;若所述主体部全部抽出,则将所述软包电池从所述电池容置腔中取出。

9.根据权利要求8所述的软包电池拆卸方法,其特征在于,在步骤S14中,若所述主体部未全部抽出,则进入步骤S2~S4。

10.根据权利要求7所述的软包电池拆卸方法,其特征在于,在步骤S3中,用所述胶铲将所述软包电池从所述电池容置腔内翘起过程中不断朝所述胶铲表面滴酒精。
