1.一种Pt/Cu-Ni催化剂的制备方法，其特征在于，所述制备方法包括以下步骤：（a）将铜盐、镍盐和硼酸溶于去离子水中，采用电化学沉积法，在工作电极表面沉积出Cu-Ni双金属合金；

（b）将铂盐或六氯合铂酸溶于去离子水中形成铂离子溶液，以沉积有Cu-Ni双金属合金的工作电极为工作电极，采用电化学沉积法，即可得到沉积有Pt/Cu-Ni产物的工作电极；

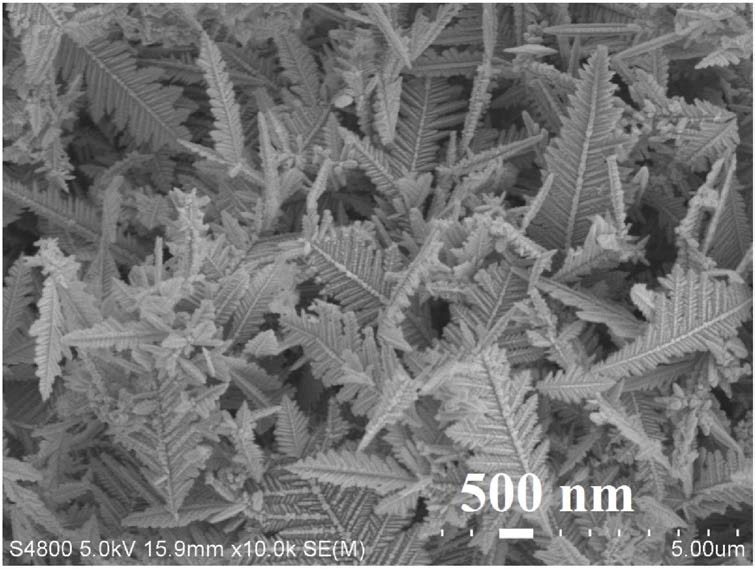

（c）将工作电极洗涤、干燥、收集表面的产物，即可得到Pt/Cu-Ni催化剂；

工作电极的表面积为1cm2时，所述铜盐、镍盐和硼酸三者其中任意一种的物质的量均可取0.1～10mmol之间的任意值。

2.根据权利要求1所述的制备方法，其特征在于：所述铜盐、镍盐和硼酸的物质的量之比为1:9:1。

3.根据权利要求2所述的制备方法，其特征在于，所述镍盐的浓度为0.3M。

4.根据权利要求1所述的制备方法，其特征在于，所述铂离子溶液的浓度为0.0193M。

5.根据权利要求4所述的制备方法，其特征在于，所述铂离子溶液体积为8 15mL。

~

6.根据权利要求1或3或4或5所述的制备方法，其特征在于，所述电化学沉积法的工作电流为5～20 mA的恒电流，电沉积时间为1～10分钟。

7.根据权利要求1所述的制备方法制备得到的Pt/Cu-Ni催化剂在醇类催化氧化方面的应用。

8.一种催化氧化醇类的方法，其特征在于：在玻碳电极上覆盖根据权利要求1的制备方法制备得到的Pt/Cu-Ni催化剂的乙醇分散液，干燥后，再在上面覆盖萘酚溶液作为保护膜，再次干燥后在酸性溶液中作为工作电极催化氧化醇类溶液。

9.根据权利要求8所述的催化氧化醇类的方法，其特征在于所述醇类溶液的浓度为0.1～2M。
