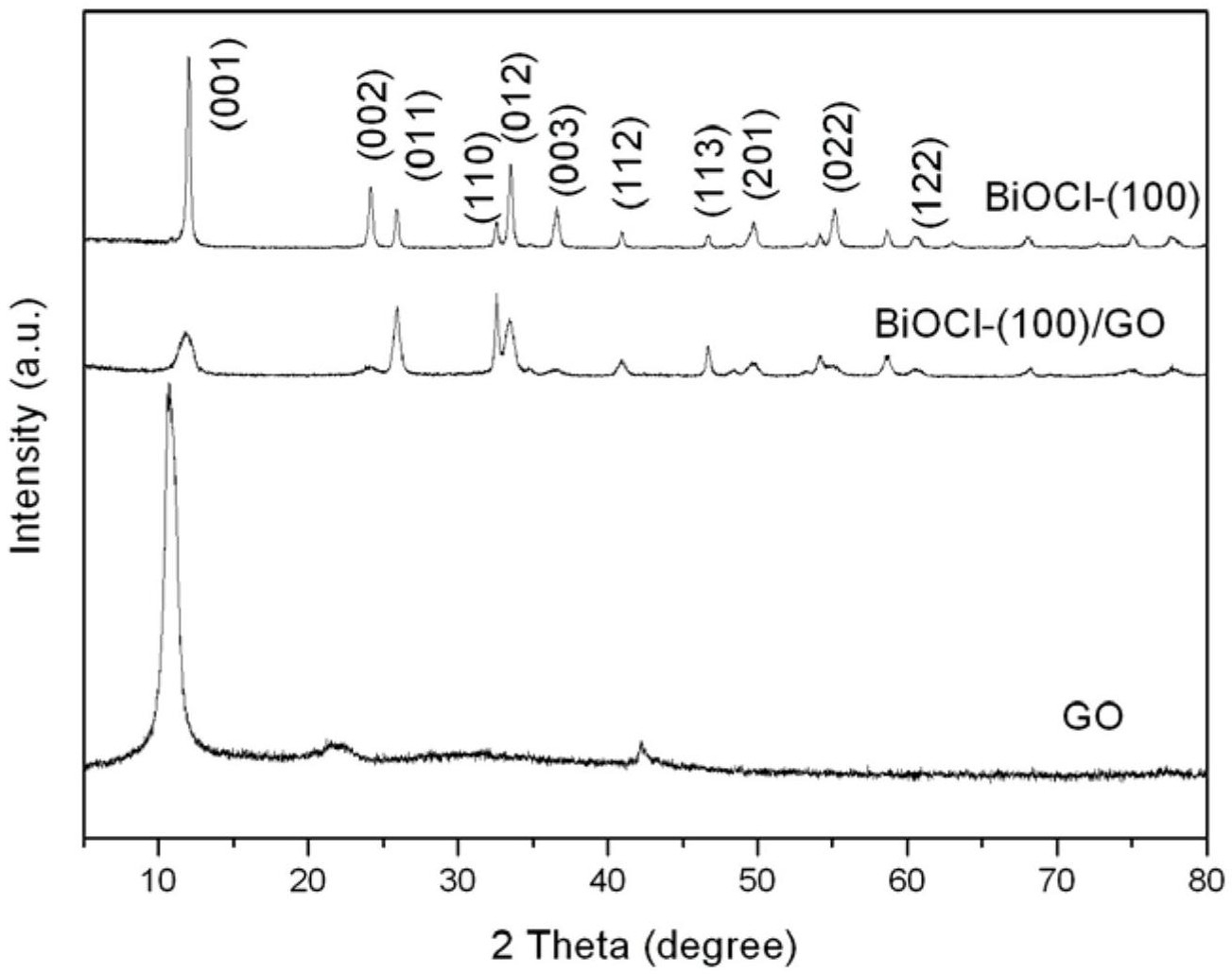

1.一种BiOCl-(001)/GO纳米复合光催化剂的制备方法，其特征在于，该复合光催化剂的活性组分是BiOCl-(001)/GO，利用晶体表面工程技术和电子抽出效应相结合，将GO和暴露(001)面的BiOCl单晶纳米片相复合，制备纳米片-片复合的光催化剂BiOCl-(001)/GO；其具体制备步骤如下：(1)0.5g石墨粉与1.5g KMnO4加入到装有12mL浓硫酸的圆底烧瓶中，冰水浴条件下磁力搅拌4h，加热至35℃，恒温搅拌30min，逐滴加入23mL蒸馏水，升温至98℃，搅拌15min，将该混合物转移到冰水浴中，加入70mL蒸馏水稀释，再加入10mL 30％的双氧水，搅拌30min，溶液变为黄色，离心分离，充分洗涤至上层清液pH＝7为止，将下层沉淀物干燥即得到GO；

(2)称取氯化钠116mg，油酸钠100-200mg，加入30mL去离子水，充分搅拌，使油酸钠和NaCl充分溶解，加入0-40mg步骤(1)得到的GO，搅拌2h，向圆底烧瓶中缓慢加入2mL的0.1-

0.5mol/L Bi(NO3)3，并于95℃度下反应3小时，将反应物冷却至室温，离心分离，洗涤，干燥后得到固体产物，该固体产物即为BiOCl-(001)/GO纳米复合材料。

2.如权利要求1所述的BiOCl-(001)/GO纳米复合光催化剂的制备方法，其特征在于，所述步骤(2)中：油酸钠为200mg、GO为15mg、Bi(NO3)3为0.5mol/L。

3.如权利要求1所述制备方法得到的BiOCl-(001)/GO纳米复合光催化剂在降解MO反应中的应用。
