专利号: 2016100208831
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

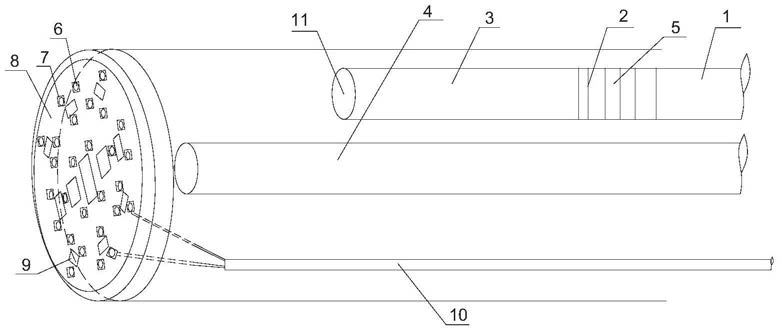

1.一种全断面隧道掘进机的降除尘系统,包括压风风筒、抽风风筒和高压水管;其中,压风风筒和抽风风筒一上一下分别布置在全断面隧道掘进机的刀盘的右侧;压风风筒的出口与刀盘之间的距离为1.5-2米;抽风风筒的进风口与刀盘之间的距离为0.5-1米;在刀盘上的每一个截割刀的周边位置处均分别设置有若干通孔,所述高压水管数量为若干,分别安装在与其对应的上述通孔内;各高压水喷射管相互并联连接在高压供水水管上,由高压供水水管供水;其特征在于,所述压风风筒为三段式结构,自左向右依次为出风管、气幕发生装置和与外部压缩空气发生装置连通的第一进风风管;

所述气幕发生装置为一风管,其壁面上沿径向均匀开设有若干数量的通透的环形狭缝;

所述出风管、气幕发生装置和第一进风风管的内径相等;

所述气幕发生装置的最左端与刀盘之间的距离为4-5米;

所述高压水喷射管内部空腔呈近似漏斗形状,高压水喷射管的进水口端内部开孔为左细右粗的锥形孔、出水口端内部开孔为直径均一的圆孔;上述锥形孔的细端与上述圆孔的直径相等;

所述直管段的出口管内壁上设置有倒角,倒角角度为15-25°。

2.根据权利要求1所述的一种全断面隧道掘进机的降除尘系统,其特征在于,所述环形狭缝的宽度为3-5毫米;相邻两条狭缝之间的间距为25-30厘米。

3.根据权利要求1所述的一种全断面隧道掘进机的降除尘系统,其特征在于,所述气幕发生装置的长度为3米。

4.根据权利要求1所述的一种全断面隧道掘进机的降除尘系统,其特征在于,所述高压水喷射管的喇叭口端的设置有外螺纹,并通过一活接头与高压供水水管上的支管连接。

5.根据权利要求1所述的一种全断面隧道掘进机的降除尘系统,其特征在于,所述高压水喷射管的直管段与所述通孔之间成松配合。
