专利号: 2015109602542
申请人: 叶亚男
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

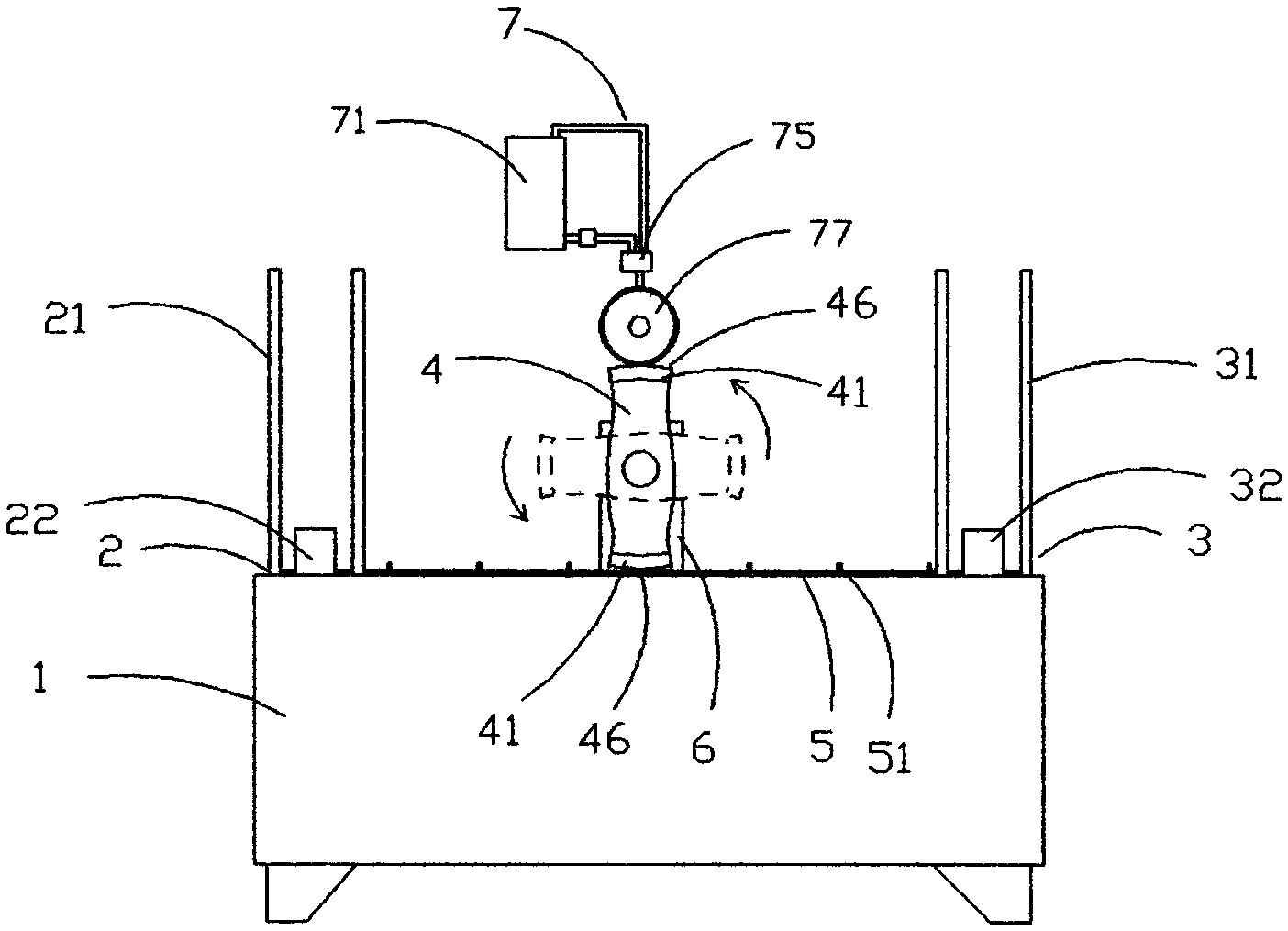

1.一种快速罐盖印字机,包括机座(1)、进盖机构(2)、出盖机构(3)、输盖链条(5)、印模(4)、供墨装置(7),所述机座(1)内装有传动机构,传动机构带动输盖链条(5)转动,输盖链条(5)联接进盖机构(2)和出盖机构(3),所述进盖机构(2)设有四个垂直围绕排列的挡杆I(21),两个分盖器(22)分别位于挡杆I(21)之间和输盖链条(5)两侧并同步配合,所述出盖机构(3)设有四个垂直围绕排列的挡杆II(31),两个送盖器(32)分别位于挡杆II(31)之间和输盖链条(5)两侧并同步配合,进盖机构(2)与出盖机构(3)之间设有印模驱动架(6),印模驱动架(6)内的转轴端设有与传动链条(62)啮合的链轮(61),转轴(63)另一端悬置于输盖链条(5)上方,转轴(63)上设有卡销(631),印模(4)横向套接于转轴(63)中,印模(4)上的卡槽(42)与转轴(63)上的卡销(631)卡接,锁轮(44)固定印模(4),转轴(63)带动印模(4)转动,印模(4)上方设有供墨装置(7),印模(4)上的字模(46)接触供墨装置(7)的供墨轮(77),其特征在于:所述印模(4)两端设有固定模头(41)的嵌接槽(43),模头(41)的上端面排列设有数个贯通的用于插入字模(46)的方孔(411),模头(41)的下端为凹槽状,凹槽(412)外侧壁设有与L形锁板(45)插入配合的凹入面(413)和两内侧对应的长槽(414),模头(41)两侧壁的螺孔(415)经螺丝(47)与嵌接槽(43)固接,所述字模(46)的字端(461)大于字模身(463)并形成突台状,字模(46)的尾端两侧设有锁止槽(464),L形锁板(45)的锁止挡(451)与字模(46)的锁止槽(464)配合而锁定字模(46)。

2.根据权利要求1所述的一种快速罐盖印字机,其特征在于:供墨装置(7)的贮墨桶(71)连接进墨管(72)、回流管(73)、气泵(74)、电磁阀(75)、喷头(76),喷头(76)对应供墨轮(77)上的渗墨层(771),供墨轮(77)轴向套接活动轴(79),位于支撑座(78)内的活动轴(79)顶端装有轴承(791),供墨轮(77)受印模(4)转动而产生被动旋转并且对印模(4)上的字模(46)进行上墨。

3.根据权利要求1所述的一种快速罐盖印字机,其特征在于:所述输盖链条(5)上间隔设有推爪(51)。

4.根据权利要求1所述的一种快速罐盖印字机,其特征在于:所述字模(46)为橡胶材料制成。
