专利号: 2015109537878
申请人: 周庆芬
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

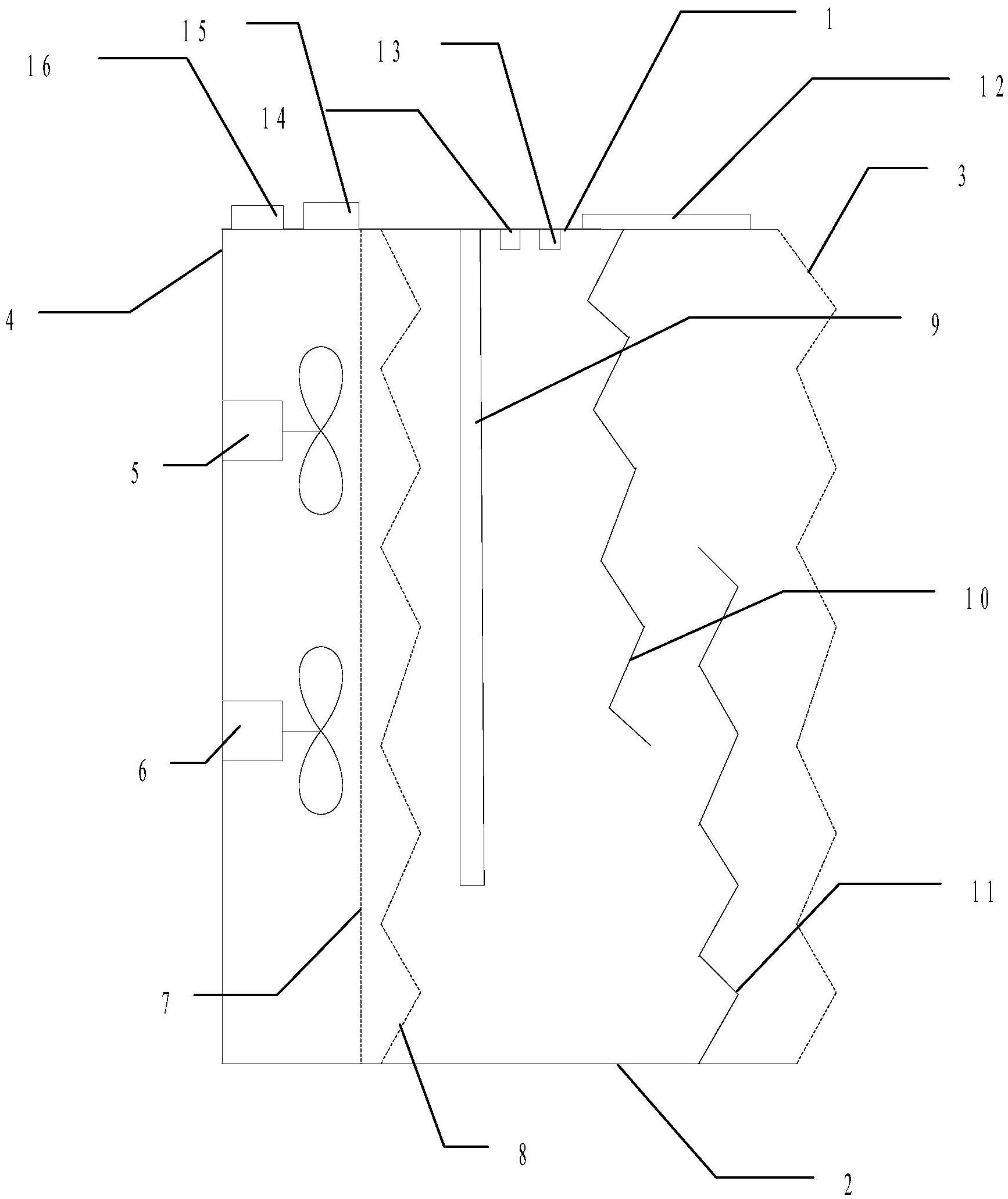

1.一种具有散热功能的电脑机箱,其特征在于,包括:

机箱,其为包括前板、后板、顶板、底板和一对侧板的长方体箱体;

所述前板上开设有多个第一气孔,每个第一气孔的进气端的内径小于出气端的内径,其中,所述前板为波浪板,且所述前板由硅藻泥制成;

所述机箱内部依次设置有风扇组、防尘网、分流板、主板固定板和一对挡流板,且所述防尘网、所述分流板、所述主板固定板和所述一对挡流板与所述后板平行设置;

所述防尘网,其用于过滤所述风扇组吹起的气流中灰尘,所述防尘网的上部和下部分别固定在所述顶板和所述底板上;

所述分流板,其上部和下部分别固定在所述顶板和所述底板上,所述分流板为波浪板,在所述分流板上开设置多个第二气孔,每个第二气孔的进气端的内径大于出气端的内径;

所述主板固定板,其用于固定计算机主板,所述主板固定板的上部与所述顶板固定连接,所述主板固定板的长度为所述后板长度的3/4;

所述一对分流板,其分别固定在所述顶板和所述底板上,所述一对分流板均为波浪板,且所述一对分流板的长度为所述后板长度的2/3,所述一对分流板之间间隔20cm;

所述风扇组,其包括第一风扇和第二风扇,所述第一风扇和所述第二风扇固定在所述后板上;

其中,当所述风扇组吹出的气流经所述防尘网除尘,穿过所述分流板上多个第二气孔,对固定在所述主板固定板上的电脑主板降温,从所述主板固定板与所述底板之间的空隙穿过,并从所述一对挡流板之间的空隙穿过,从所述前板上多个第一气孔排出;以及检测装置,其包括温度传感器、湿度传感器和第一单片机和第二单片机;

所述温度传感器和所述湿度传感器固定在所述顶板上,且位于所述主板固定板和固定在所述顶板上的挡流板之间;

所述第一单片机与所述温度传感器和第一风扇电连接,所述第二单片机与所述湿度传感器和所述第二风扇电连接,所述第一单片机上设置有温度阈值,所述第二单片机上设置有湿度阈值;

其中,所述温度传感器实时检测所述机箱内部的温度值,并将检测到的温度值传输给所述第一单片机,所述第一单片机将接收到的温度值与所述温度阈值比较,若接收到温度值大于或等于所述温度阈值,则所述第一单片机开启所述第一风扇,若小于所述温度阈值,则所述第一单片机关闭或不开启所述第一风扇;

所述湿度传感器实时检测所述机箱内部的湿度值,并将检测到的湿度值传输给所述第二单片机,所述第二单片机将接收到的湿度值与所述湿度阈值比较,若接收到湿度值大于或等于所述湿度阈值,则所述第二单片机开启所述第二风扇,若小于所述湿度阈值,则所述第二单片机机关闭或不开启所述第二风扇。

2.如权利要求1所述的具有散热功能的电脑机箱,其特征在于,还包括显示器,其固定在所述顶板上,且位于所述机箱外部;

所述显示器与所述温度传感器和所述湿度传感器连接,接收所述温度传感器和所述湿度传感器传输的温度值和湿度值,并显示。

3.如权利要求1所述的具有散热功能的电脑机箱,其特征在于,每个第一气孔的出气端覆盖有一层厚度为2mm的吸音棉。

4.如权利要求1所述的具有散热功能的电脑机箱,其特征在于,所述温度阈值为30℃。

5.如权利要求1所述的具有散热功能的电脑机箱,其特征在于,所述湿度阈值为45%。
