专利号: 2015109282474
申请人: 宁波力芯科信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

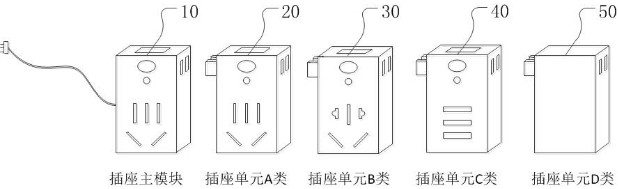

1.一种基于无线远程控制技术的组合插座,其特征在于,包括插座主模块(10)和若干组合插座单元,插座主模块(10)与组合插座单元相互匹配拼接,组合插座单元包括插座单元A类(20)、插座单元B类(30)、插座单元C类(40)和插座单元D类(50);

插座主模块(10)用于提供组合插座的正面设有五孔标准插座孔(103)、开关(105)和LED灯(104),插座主模块(10)的上侧面设有LED屏(106),插座主模块(10)的右侧面设有两孔标准插座孔(102),插座主模块(10)的左侧面设有用于连接市电的电源线,电源线上设有电源插头;

插座单元A类(20)的正面设有五孔插座孔(103)、开关(105)和LED灯(104),插座单元A类(20)的上侧面设有LED屏(106),插座单元A类(20)的左侧面设有两腿标准插头(101),插座单元A类(20)的右侧面设有两孔标准插座孔(102);

插座单元B类(30)的正面设有耳状五孔插座孔(107)、开关(105)和LED灯(104),插座单元B类(30)的上侧面设有LED屏(106),插座单元B类(30)的左侧面设有两腿标准插头(101),插座单元B类(30)的右侧面设有两孔标准插座孔(102);

插座单元C类(40)正面设有开关(105)、LED灯(104)和若干个USB母口插孔,插座单元C类(40)的左侧面设有两腿标准插头(101),插座单元C类(40)的右侧面设有两孔标准插座孔(102);

插座单元D类(50)用来隔离两组合插座单元,使相邻插座单元的距离变大,其插座单元D类(50)的左侧面设有两腿标准插头(101),插座单元D类(50)的右侧面设有两孔标准插座孔(102);

每个插座单元A类(20)、插座单元B类(30)、插座单元C类(40)和插座单元D类(50)的右侧面的两孔标准插座孔(102)与其左侧面的两腿标准插头(101)在插座模块内部是电学直连的;插座主模块的内部电路包括火线、零线、电源保护电路(201)、继电器开关(202)、开关按键(203)、用电量检测电路(205)、LED屏控制和显示电路(206)、AC-DC转换电路(208)、LED灯控制和显示电路(204)和五孔插头输出端(207),电源保护电路(201)设于火线上,AC-DC转换电路(208)的一端与火线相连,另一端分别为用电量检测电路(205)、LED屏控制和显示电路(206)以及LED灯控制和显示电路(204)提供电能,继电器开关(202)的一端与电源保护电路(201)相接,另一端分别与用电量检测电路(205)和五孔插头输出端(207)相连,用电量检测电路(205)还与LED屏和显示电路(206)相连,所述开关按键(203)的一端与继电器开关(202)对应相接,另一端与LED灯控制和显示电路(204)相连,以上所述各模块的地信号端还与零线相接;插座单元A类(20)和插座单元B类(30)的内部电路结构相同,其均包括火线、零线、AC-DC转换电路(208)、开关控制电路(209)、开关按键(203)、LED灯控制和显示电路(204)、无线协议数据传输和控制模块(210)、用电量检测电路(205)、LED屏控制和显示电路(206)、继电器开关(202)和五孔插头输出端(207),AC-DC转换电路(208)的一端与火线相连,另一端分别为开关按键(203)、开关控制电路(209)、LED灯控制和显示电路(204)、无线协议数据传输和控制模块(210)、LED屏控制和显示电路(206)以及用电量检测电路(205)提供电能,继电器开关(202)的一端与火线相连,另一端分别与用电量检测电路(205)以及五孔插头输出端(207)相连,用电量检测电路(205)的信号输出端分别与无线协议数据传输和控制模块(210)以及LED屏控制和显示电路(206)的信号输入端相连,无线协议数据传输和控制模块(210)的信号输出端分别与开关控制电路(209)、LED灯控制和显示电路(204)以及LED屏控制和显示电路(206)相连,开关控制电路(209)分别与继电器开关(202)以及LED灯控制和显示电路(204)相连,以上各模块的地信号端还分别与零线相连;插座单元C类(40)的内部电路包括火线、零线、AC-DC转换电路(208)、开关按键(203)、开关控制电路(209)、LED灯控制和显示电路(204)、无线协议数据传输和控制模块(210)、用电量检测电路(205)、LED屏控制和显示电路(206)、继电器开关(202)、第二AC-DC转换电路(211)和USB输出端(212),AC-DC转换电路(208)的一端与火线相连,AC-DC转换电路(208)的另一端分别为开关按键(203)、开关控制电路(209)、LED灯控制和显示电路(204)、无线协议数据传输和控制模块(210)、用电量检测电路(205)以及LED屏控制和显示电路(206)提供电能,继电器开关(202)的一端与火线相连,另一端通过第二AC-DC转换电路(211)与USB输出端(212)相连,继电器开关(202)还与用电量检测电路(205)相连,用电量检测电路(205)的信号输出端分别与LED屏控制和显示电路(206)、无线协议数据传输和控制模块(210)的信号输入端相连,无线协议数据传输和控制模块(210)的信号输出端分别与LED屏控制和显示电路(206)、LED灯控制和显示电路(204)以及开关控制电路(209)相连,开关控制电路(209)分别与继电器开关(202)以及LED灯控制和显示电路(204)相连,以上各模块的地信号端还分别与地线相连。

2.根据权利要求1所述一种基于无线远程控制技术的组合插座,其特征在于,插座单元D类(50)的内部电路仅包括火线和零线,火线和零线的两端分别与两腿标准插头(101)以及两孔标准插座孔(102)相连。

3.根据权利要求1所述一种基于无线远程控制技术的组合插座,其特征在于,插座主模块(10)内部电路还设有无线协议数据传输和控制模块(210)。

4.根据权利要求1所述一种基于无线远程控制技术的组合插座,其特征在于,插座主模块(10)内部电路还包括防浪涌电路、防雷击电路和防过流过压电路。

5.根据权利要求1所述一种基于无线远程控制技术的组合插座,其特征在于,插座主模块(10)和组合插座单元的底部面均设有相互固定的固定装置,该固定装置包括卡口式、磁性、槽式或插式固定件。
