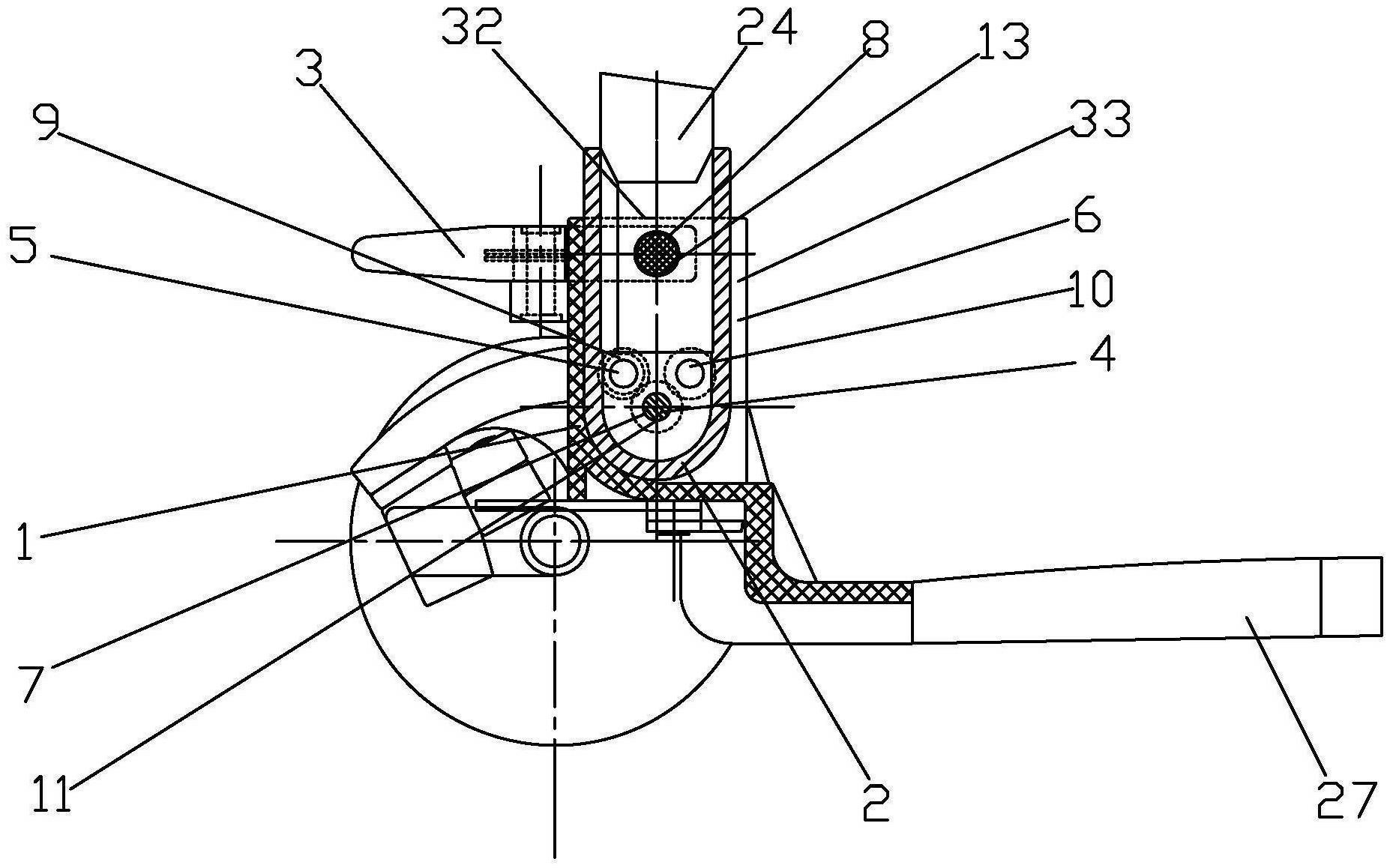

1.钳孔折叠器的使用方法，钳孔折叠器，包括有折叠座（1）、摆动接头（2）、弹性钳（3）、铰轴（4）以及弹性销（5）；折叠座（1）包括有摆动槽（6）、外铰孔（7）、外弧形孔（8）、竖起销孔（9）以及折叠销孔（10），摆动接头（2）包括内铰孔（11）、定销孔（12）以及内弧形孔（13）；

弹性钳（3）包括有后钳杆（14）、前钳杆（15）、压缩弹簧（16）以及钳轴（17），后钳杆（14）由后钳把（18）以及后钳咀（19）构成，前钳杆（15）由前钳把（20）以及前钳咀（21）构成，后钳咀（19）设有后弧形钳栓（22），前钳咀（21）设有前弧形钳栓（23），后弧形钳栓（22）的下端设有弧形凹孔（25），前弧形钳栓（23）的上端面设有弧形凸柱（26）；

钳孔折叠器的使用方法是：使用时，摆动接头（2）与滑板车或者其他健身车的车把立管（24）连接，折叠座（1）与滑板车或者其他健身车的滑板（27）连接，或者，折叠座（1）与滑板车的滑板（27）连接成一体；车把立管（24）由竖起状态向折叠状态转换时，用右手按下弹性销（5），使弹性销（5）下沉到摆动接头的（2）的定销孔（12）内，使弹性销（5）脱离折叠座（1）的竖起销孔（9）；同时，用左手捏后钳把（18）以及前钳把（20），克服压缩弹簧（16）的弹力，使后钳把（18）与前钳把（20）相向摆动，使后钳咀（19）与前钳咀（21）背向摆动，使后弧形钳栓（22）跟随后钳咀（19）摆动离开摆动接头的（2）内弧形孔（13），使前弧形钳栓（23）跟随前钳咀（21）摆动离开摆动接头的（2）的内弧形孔（13）；后弧形钳栓（22）以及前弧形钳栓（23）离开内弧形孔（13）后，右手牵车把立管（24）向折叠方向摆动，当车把立管（24）折叠到位时，弹性销（5）跟随摆动接头（2）移动到对准折叠销孔（10）位置，弹性销（5）在其弹簧弹力的作用下弹入折叠销孔（10），实施滑板车或者其他健身车的车把立管（24）的折叠以及定位，减少包装体积以及方便携带外出使用；左手松开后钳把（18）以及前钳把（20）后，后钳把（18）与前钳把（20）在压缩弹簧（16）的弹力的作用下背向摆动，带动后钳咀（19）与前钳咀（21）相向摆动，后弧形钳栓（22）跟随后钳咀（19）摆动，前弧形钳栓（23）跟随前钳咀（21）摆动；

车把立管（18）由折叠状态向竖起状态转换时，用右手指按下弹性销（5），使弹性销（5）下沉到摆动接头的（2）的定销孔（12）内，使弹性销（5）脱离折叠销孔（10）；同时，用左手捏后钳把（18）以及前钳把（20），克服压缩弹簧（16）的弹力，使后钳把（18）与前钳把（20）相向摆动，使后钳咀（19）与前钳咀（21）背向摆动，使后弧形钳栓（22）跟随后钳咀（19）摆动沉入外弧形孔（8）内，前弧形钳栓（23）跟随前钳咀（21）摆动沉入外弧形孔（8）；后弧形钳栓（22）以及前弧形钳栓（23）沉入外弧形孔（8）内后，右手牵车把立管（24）向竖起方向摆动，当车把立管（24）竖起到位时，摆动接头（2）的内弧形孔（13）对着折叠座（1）的外弧形孔（8），左手松开钳把（18）以及前钳把（20）后，后钳把（18）与前钳把（20）在压缩弹簧（16）的弹力的作用下背向摆动，带动后钳咀（19）与前钳咀（21）相向摆动，后弧形钳栓（22）跟随后钳咀（19）摆动插入外弧形孔（8）以及内弧形孔（13），前弧形钳栓（23）跟随前钳咀（21）摆动插入外弧形孔（8）以及内弧形孔（13）；同时，弹性销（5）跟随摆动接头（2）移动到对准竖起销孔（9）位置，弹性销（5）在其弹簧弹力的作用下弹入竖起销孔（9），使车把立管（18）不能摆动，实施滑板车或者其他健身车的车把立管（18）的竖起以及定位，保证滑板车或者其他健身车的安全使用。

2.根据权利要求1所述的钳孔折叠器的使用方法，车把立管（18）竖起时，为了保持前弧形钳栓（23）与后弧形钳栓（22）连接在一起，其特征在于：所述的后钳把（18）以及前钳把（20）在压缩弹簧（16）弹力的作用下，压缩弹簧（16）将后钳把（18）与前钳把（20）张开，通过钳轴（17）使后钳咀（19）以及前钳咀（21）受到一个钳紧力，使后钳咀（19）的后弧形钳栓（22）以及前钳咀（21）的前弧形钳栓（23）钳入折叠座（1）的外弧形孔（8）以及摆动接头（2）的内弧形孔（13）内。

3.根据权利要求1所述的钳孔折叠器的使用方法，其特征在于：所述的车把立管（24）由竖起时，后弧形钳栓（22）以及前弧形钳栓（23）穿过折叠座（1）的外弧形孔（8）以及摆动接头（2）的内弧形孔（13），后弧形钳栓（22）在压缩弹簧（16）弹力的作用下与前弧形钳栓（23）接触，利用后弧形钳栓（22）以及前弧形钳栓（23）钳住摆动接头（2）以及折叠座（1），使摆动接头（2）不能摆动。

4.根据权利要求1所述的钳孔折叠器的使用方法，其特征在于：所述的后弧形钳栓（22）与前弧形钳栓（23）接触时，前弧形钳栓（23）的弧形凸柱（26）在压缩弹簧（16）弹力的作用下嵌入后弧形钳栓（22）的弧形凹孔（25）内，使后弧形钳栓（22）与前弧形钳栓（23）连成一体，将摆动接头（2）与折叠座（1）锁在，使摆动接头（2）不能摆动。

5.根据权利要求1所述的钳孔折叠器的使用方法，其特征在于：所述的后弧形钳栓（22）与后外弧形孔（31）以及后内弧形孔（29）动配合连接；前弧形钳栓（23）与前外弧形孔（30）以及前内弧形孔（28）动配合连接。

6.根据权利要求1所述的钳孔折叠器的使用方法，其特征在于：所述的后弧形钳栓（22）以及前弧形钳栓（23）与外弧形孔（8）以及内弧形孔（13）动配合连接；弧形凸柱（26）与弧形凹孔（25）动配合连接。

7.根据权利要求1所述的钳孔折叠器的使用方法，其特征在于：所述的摆动接头（2）竖起时，摆动接头（2）的弹性销（5）与折叠座（1）的竖起销孔（9）动配合连接；摆动接头（2）折叠时，摆动接头（2）的弹性销（5）与折叠座（1）的折叠销孔（10）动配合连接。
