1.一种山区桥梁桩基施工方法，其特征在于，包括以下步骤：

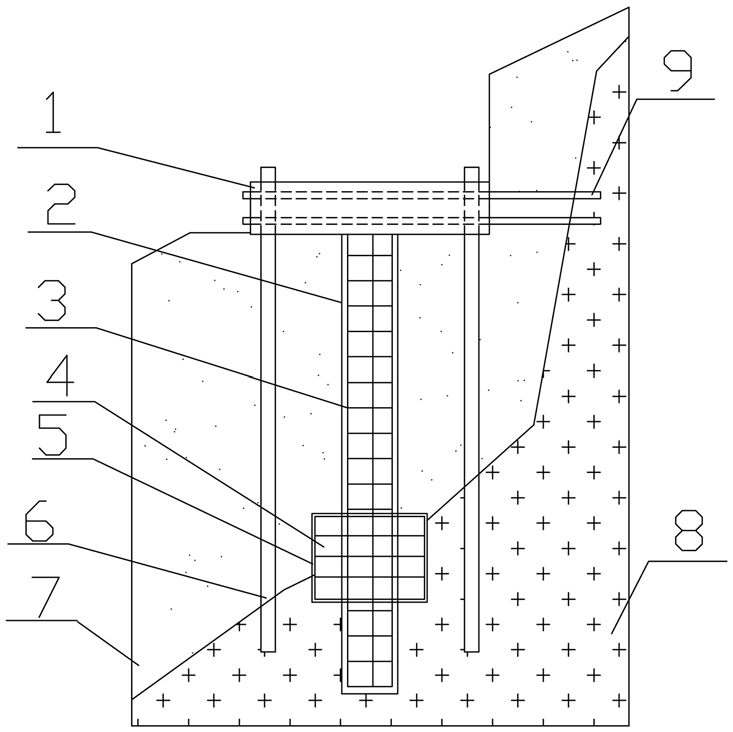

（1）测量放样：定位桩基的位置；

（2）挖孔：挖出桩孔后，在桩孔底部岩体上面扩孔形成扩孔腔；

（3）放置钢筋笼和扩大钢筋笼：往桩孔中安放主钢筋笼，在扩空腔处放置扩大钢筋笼；

（4）灌注混凝土：向桩孔灌注混凝土，并制作承载台；

（5）设置锚索：在桩基周围钻孔，安装垂直锚索和水平锚索，并采用孔底返浆法进行注浆，垂直锚索和水平锚索穿过土层打入岩体中；

所述步骤（4）中的混凝土包括以下重量份数的原料：水泥280～300份，煤灰粉60～70份，矿粉20～30份，硅粉10～20份，细集料740～900份，粗集料1000～1100份，水140～180份，聚羧酸减水剂5～9份，复合增强纤维6～12份，聚醋酸乙烯乳液30～75份，分散剂6～10份，有机硅油0.4～0.6份。

2.根据权利要求1所述的山区桥梁桩基施工方法，其特征在于，所述水泥为P·O 42.5硅酸盐水泥。

3.根据权利要求1所述的山区桥梁桩基施工方法，其特征在于，所述分散剂为甲基纤维素和/或甲基纤维素钠。

4.根据权利要求1所述的山区桥梁桩基施工方法，其特征在于，所述细集料为中砂，细度模数为3.0，含泥量为1%～1.5%。

5.根据权利要求1所述的山区桥梁桩基施工方法，其特征在于，所述粗集料为石子，含泥量≤2%，粒径≤35mm。

6.根据权利要求1所述的山区桥梁桩基施工方法，其特征在于，所述复合增强纤维的制备方法包括以下步骤：将聚丙烯纤维粉在80～100℃下浸泡在体积分数为20%～30%的NaOH溶液中1h～2h，然后用去离子水洗至中性，在80～100℃下烘干，得到改性聚丙烯纤维粉；然后将改性聚丙烯纤维粉和抗碱玻璃纤维粉按重量比1：3～5混合后，浸入丁二烯基三乙氧基硅烷的乙醇溶液中，超声波反应2h～3h，然后使用乙醇溶液清洗除去纤维表面多余的丁二烯基三乙氧基硅烷，烘干后制备得到复合增强纤维。

7.根据权利要求6所述的山区桥梁桩基施工方法，其特征在于，所述抗碱玻璃纤维粉是将长度为30～50mm，单丝直径为11～15μm，密度为2.7g/cm3的抗碱玻璃纤维研磨成粒径≤

100μm的抗碱玻璃纤维粉。

8.根据权利要求6所述的山区桥梁桩基施工方法，其特征在于，所述聚丙烯纤维粉是将长度为14～16mm，抗拉强度为120～200MPa的聚丙烯纤维研磨成粒径≤100μm的聚丙烯纤维粉。

9.根据权利要求1至8任一项所述的山区桥梁桩基施工方法，其特征在于，所述混凝土的制备方法为：将细集料、粗集料、复合增强纤维混合搅拌4～6min，然后加入水泥、煤灰粉、矿粉和硅粉搅拌4～6min，最后加入水、聚羧酸减水剂、聚醋酸乙烯乳液、分散剂以及有机硅油搅拌4～6min，即制备得到混凝土。
