1.水热法制备二氧化铈/二维层状碳化钛复合材料的方法，包括下述步骤：步骤一，细化粉体

利用高能球磨细化纯度大于97wt％的三元层状Ti3AlC2陶瓷粉体，球磨条件：球石、Ti3AlC2原料及球磨介质的质量比为10:1:1，球磨转速为350r/min，高能球磨时间为2h，然后将所得固液混料在40℃下烘干，得到Ti3AlC2陶瓷粉体；

步骤二，二维层状纳米材料MXene-Ti3C2的制备

将步骤一中所得Ti3AlC2陶瓷粉体浸没在HF酸溶液中，其中5gTi3AlC2粉体浸没在80ml质量浓度为40wt％HF酸溶液中反应24h；磁力搅拌，对步骤一所得Ti3AlC2粉体进行腐蚀处理后，用去离子水离心清洗至pH为6，将所得固体样品室温干燥，得到二维层状纳米材料MXene-Ti3C2；

步骤三，水热法制备

(1)称取质量比为1:1、1:2、1:4的硝酸铈与步骤二得到的二维层状纳米材料MXene-Ti3C2溶解于30ml超纯水中，搅拌1h；

(2)称取三聚磷酸钠0.02g溶于10ml超纯水中，加入步骤(1)中的溶液中，搅拌1h；然后将溶液放入均相反应器中，在120℃～180℃下反应24h；

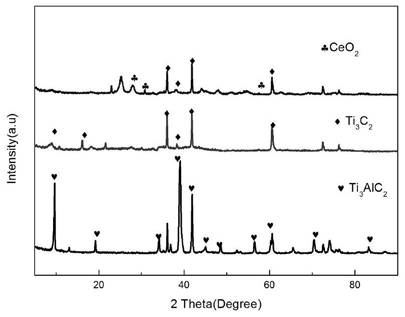

(3)待反应结束，产物冷却至室温，然后离心分离，取下层沉淀部分并分别用无水乙醇和去离子水清洗5次，然后放置于烘箱中鼓风干燥处理，在40℃下保温24h，即得CeO2/MXene-Ti3C2纳米复合材料。

2.根据权利要求1所述的水热法制备二氧化铈/二维层状碳化钛复合材料的方法，其特征在于，所述的球磨介质为无水乙醇。
