专利号: 2015108830274
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

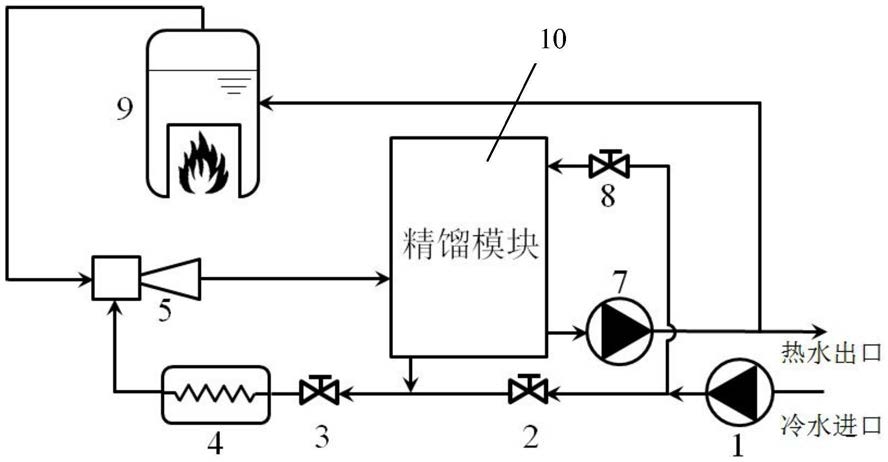

1.一种用于低温的基于喷射热泵的燃气热水器,包括冷水进口、直燃发生器和热水出口,其特征在于:所述燃气热水器还包括蒸发器、喷射器和精馏模块,所述冷水进口与第一水泵的入口侧相接,所述第一水泵的出口侧同时与第一节流装置的入口、第三节流装置的入口连接,所述第一节流装置的出口、精馏模块的防冻剂出口均与第二节流装置的入口相接,所述第二节流装置的出口与所述蒸发器入口相接,所述蒸发器的出口与喷射器的第一入口相接,所述直燃发生器的出口与所述喷射器的第二入口相接,所述喷射器的出口与所述精馏模块的气体入口相接;所述第三节流装置的出口与所述精馏模块的液体入口相接,所述精馏模块的热水出口与第二水泵入口相接,所述第二水泵的出口同时与热水出口、直燃发生器的入口相接。

2.如权利要求1所述的用于低温的基于喷射热泵的燃气热水器,其特征在于:所述防冻剂为沸点比水低的介质,所述精馏模块的防冻剂出口为精馏装置的气体出口,所述精馏模块的热水出口为所述精馏装置的液体出口,所述精馏模块的气体入口为所述精馏装置的气体入口,所述精馏模块的液体入口为所述精馏装置的液体入口。

3.如权利要求1所述的用于低温的基于喷射热泵的燃气热水器,其特征在于:所述防冻剂为沸点比水高的介质,所述精馏模块的防冻剂出口为精馏装置的液体出口,所述精馏装置的气体出口、液体入口相接后与所述精馏模块的热水出口相接,所述精馏模块的气体入口为所述精馏装置的气体入口,所述精馏模块的液体入口与所述精馏装置的液体入口相接。
