专利号: 2015108702596
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

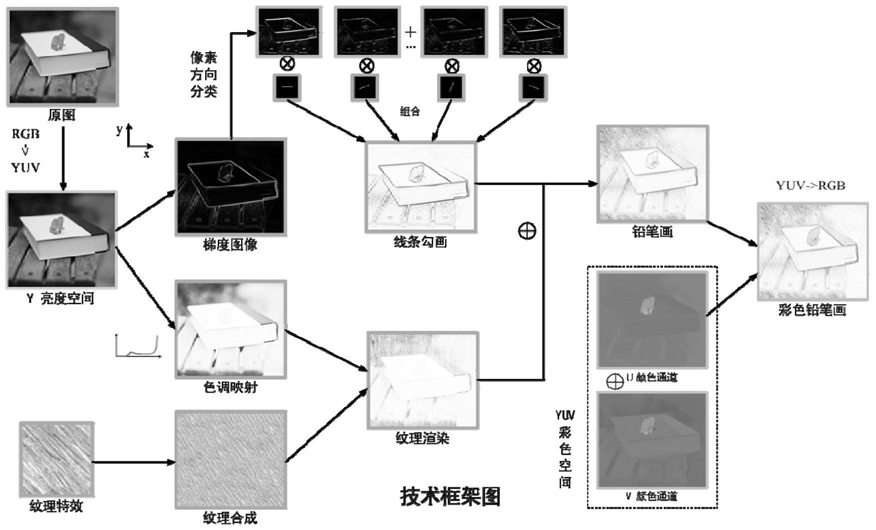

1.一种融合骨架笔画和纹理特征的铅笔画生成方法,其特征在于:包括以下步骤:

1)首先对输入图像进行灰度化、去模糊处理及边缘检测,得到梯度图像;它包括:

1a)输入原始图像I:原始图像I为待处理成铅笔画特效的图;

1b)将原始图像I转换为灰度图像,得到图像IG,并将得到的图像进行轻微的高斯模糊处理,消除部分噪声,得到平滑图像IGs,其中半径设置为3像素;

1c)生成梯度图像G:对预处理后的图像用梯度算子进行边缘检测,使用绝对值近似梯度的幅值:其中IGs为待边缘检测的平滑灰度图像,G为输出梯度图像;

2)将梯度图像经过像素方向分类,并与相应方向模板做卷积,得到抽象、健壮的骨架笔画图层;它包括:

2a)对得到的图像G进行8个方向的卷积,其中卷积核的半径大小为输入参数,默认参数为5,卷积核为沿指定的方向为1,其他的值均为0;像素方向分类:然后对所得的梯度图像进行像素方向分类,其中:p为像素点的位置,G为待要边缘检测的图像,ψ为方向卷积模板,Ci为第i个方向的所有像素组成的边缘方向图像;

对卷积核的线条进行加粗处理;

2b)生成笔画草图:针对像素方向分类图像,使用卷积核进一步对不同边缘方向图像进行该方向的卷积操作,以得到扩展的稳健的边缘线条;叠加8个方向的线条图像,则得到线条勾绘的骨架笔画图层,即完成场景草图笔画勾绘部分;

3)对滤波后的图像进行直方图匹配,并将其色调映射为铅笔画色调,得到色调图层;

4)通过纹理合成和建立色调映射数学模型得到纹理特征渲染图层;

5)将骨架笔画图层和纹理渲染图层进行正片叠底混合,得到最终的铅笔手绘画效果的铅笔画。

2.根据权利要求1所述的融合骨架笔画和纹理特征的铅笔画生成方法,其特征在于:所述步骤3)中包括将小块铅笔画纹理经过纹理合成算法得到一副与原图像大小一致的纹理图层的步骤。

3.根据权利要求1所述的融合骨架笔画和纹理特征的铅笔画生成方法,其特征在于:所述步骤4)中包括对人工铅笔画上色过程建立数学模型,求解模型的步骤,以使得到纹理渲染图层不仅具有铅笔画般的色调,还具有铅笔画般的纹理。
