专利号: 2015108232355
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

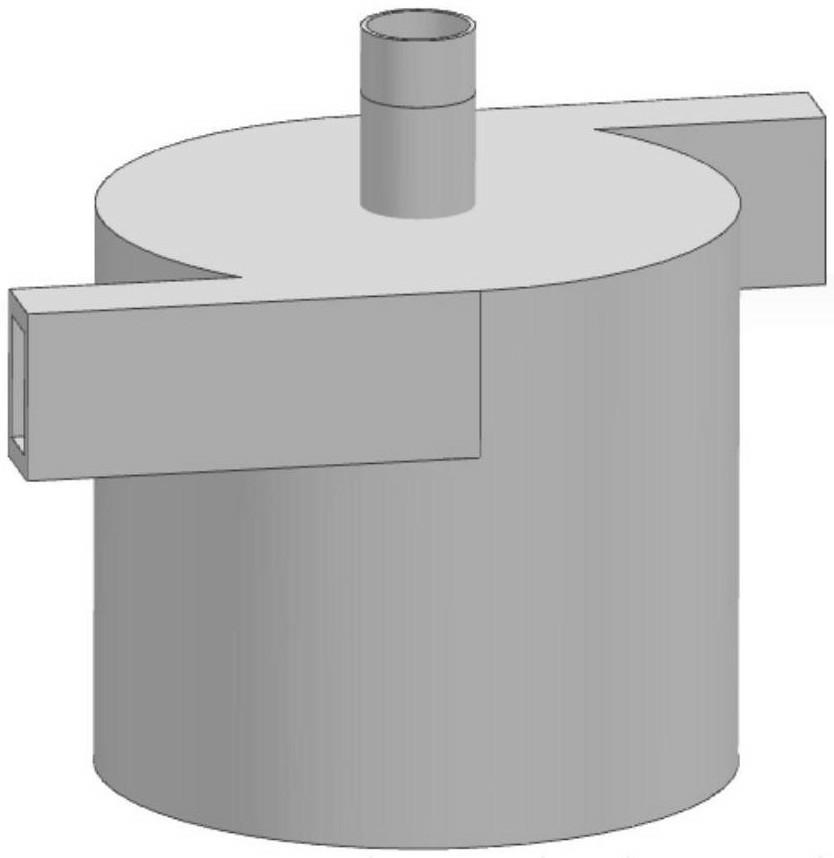

1.一种提升旋流器分离效率的调节方法,该方法为: 在旋流器的入口部分安装一个可以改变旋流器入口面积的装置, 当工艺处理量低时,减小旋流器入口的面积来调高入口速度,当工艺处理量高时再反过来增大入口面积来调低入口速度, 从而使得在不同处理量的情况下旋流器均可以达到高效分离的目的;所述可以改变旋流器入口面积的装置由与旋流器入口处的内部形状相适应的面积调节组件和动力组件两部分组成,其中,面积调节组件设置在旋流器的内部,动力组件设置在旋流器的外部。

2.一种用于实施权利要求1中所述调节方法的可以改变旋流器入口面积的装置,其特征在于:该装置由溢流外套管(3)、溢流内套管(4)、一对扇形连接片(5)以及一对圆弧段挡片(6)构成;其中,溢流内套管(4)通过密封件固定后转动连接于溢流外套管(3)内,溢流内套管(4)的顶端可带有台阶状的凸起,所述凸起作为转动力的输入端;在溢流外套管(3)的顶端,对应所述凸起下方的部分,标刻有若干刻度,以标示当溢流内套管旋转到不同刻度位置时,与所述溢流内套管相连接的圆弧段挡片(6)遮挡的旋流器入口处的相应面积的大小;

一对圆弧段挡片(6)与一对扇形连接片(5)的大圆弧端呈90度垂直方向连接,一对扇形连接片(5)的小圆弧端沿溢流内套管(4)的轴心对称固定在溢流内套管(4)的外壁上;溢流外套管(3)对应溢流内套管(4)上扇形连接片(5)的固定端所在位置处,开有供所述扇形连接片插入并水平转动的弧形转动槽,所述扇形连接片穿出所述弧形转动槽后连接所述圆弧段挡片。
