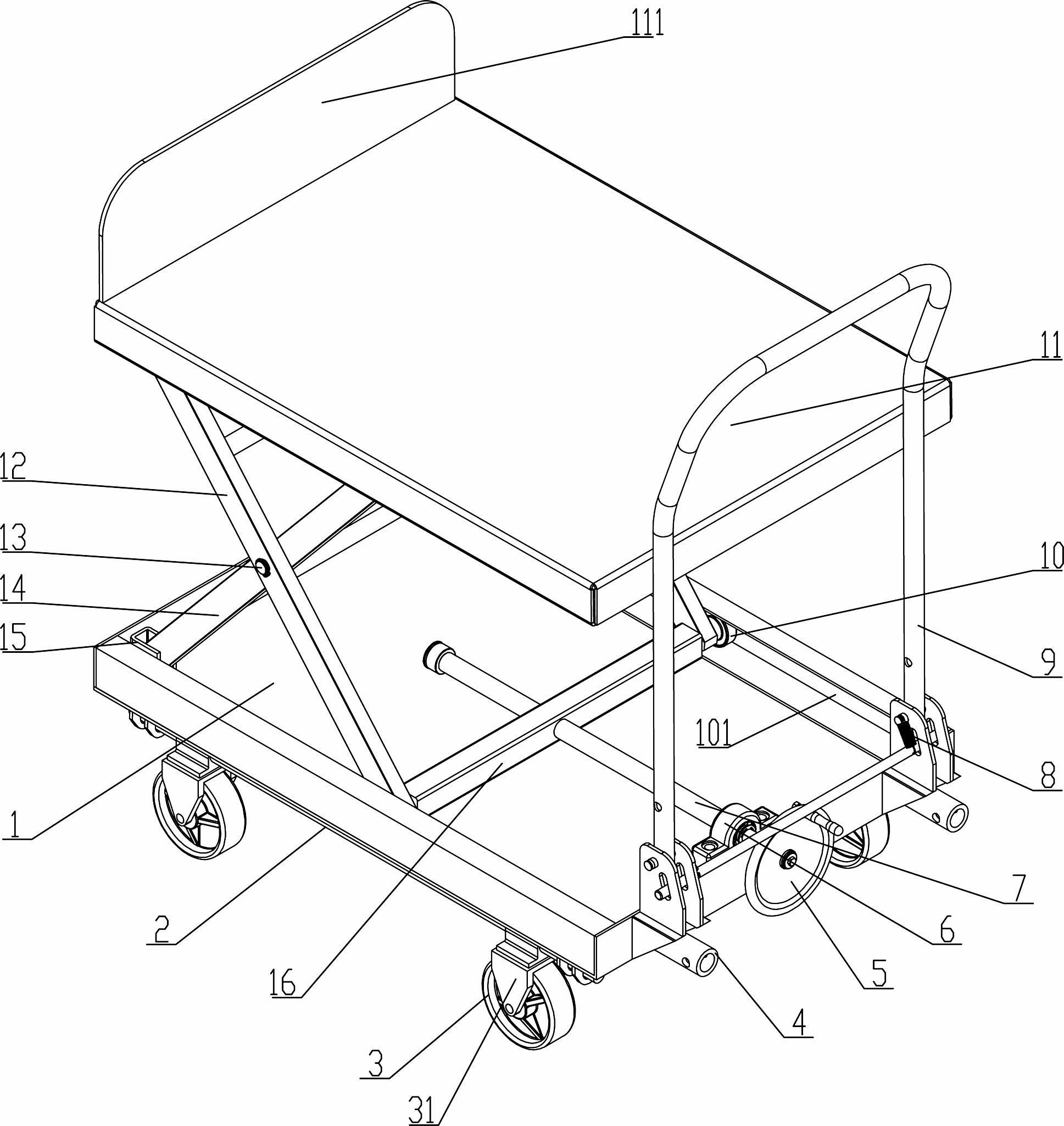

1.一种可折叠式升降载运小车,包括底板框架(1),底板框架(1)底部安装有车轮(3),底板框架(1)的前端设有把手(9),其特征是:底板框架(1)上设有升降装置,升降装置上设有载物平台(11)。
2.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:所述的升降装置中,“X”形架后端分别与底板框架(1)和载物平台(11)铰接,“X”形架的前端设有滚动轴承 (10),在底板框架(1)和载物平台(11)侧面内侧设有滑槽(101),滚动轴承 (10)在滑槽(101)内滑动;
“X”形架的底部前端还与推杆(16)枢接,丝杠(7)通过轴承座(6)支承在底板框架(1)的前端,在推杆(16)上设有螺孔,螺孔与丝杠(7)螺纹连接。
3.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:在丝杠(7)的前端设有手摇柄(5)或者驱动电机。
4.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:所述的“X”形架中,第一支杆(12)与第二支杆(14)在中部的位置通过铰接杆(13)铰接。
5.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:底板框架(1)底部固设有车轮连接杆(2),车轮(3)通过轮座(31)套接在车轮连接杆(2),并可沿车轮连接杆(2)滑动,在轮座(31)上设有锁定装置。
6.根据权利要求5所述的一种可折叠式升降载运小车,其特征是:所述的锁定装置为螺钉。
7.根据权利要求5所述的一种可折叠式升降载运小车,其特征是:所述的锁定装置为横截面成弧形的压紧楔(32),压紧楔(32)位于轮座(31)的通孔内壁和车轮连接杆(2)之间。
8.根据权利要求7所述的一种可折叠式升降载运小车,其特征是:压紧楔(32)的外端与压片(33)的一端连接,压片(33)的另一端与轮座(31)连接,当压紧楔(32)楔紧车轮连接杆(2)时,压片(33)成弯曲状态。
9.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:所述的把手(9)通过销轴(92)与底板框架(1)的前端连接,销轴(92)与底板框架(1)之间还设有弹簧(8)。
10.根据权利要求1所述的一种可折叠式升降载运小车,其特征是:当升降装置处于折叠状态时,所述的把手(9)与车轮连接杆(2)直接或通过套管套接,并以销轴(92)锁定;
或者所述的把手(9)与固定安装在底板框架(1)的把手连接杆(4)套接。
