专利号: 2015108013517
申请人: 青岛度丘新能源技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

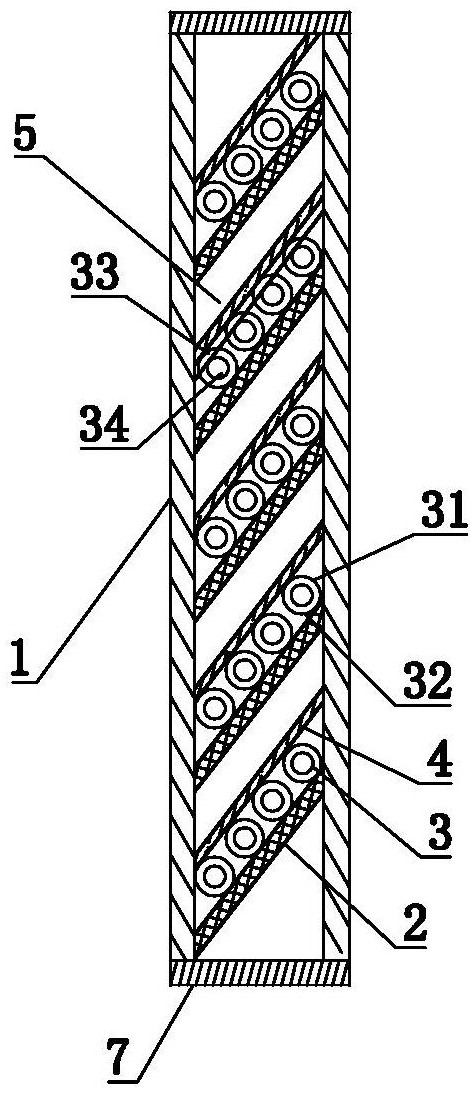

1.太阳能隔热玻璃块,其特征在于:包括两块相对设置的主玻璃板,两块主玻璃板的每个侧边之间连接有侧玻璃板,所述主玻璃板和所述侧玻璃板共同围成玻璃块内腔;

所述玻璃块内腔间隔设置有多层不透光支撑层,每层所述不透光支撑层自一侧的主玻璃板内表面倾斜向下延伸至另一侧的主玻璃板内表面,每层所述不透光支撑层上并列固定设有若干根太阳能真空集热管,每层所述太阳能真空集热管的上方设有透光支撑层,所述太阳能真空集热管包括透光的罩玻璃管和不透光的内玻璃管,所述内玻璃管设于所述罩玻璃管内部,每层的太阳能真空集热管的内玻璃管上侧的公切线上方为太阳能真空集热管透光段,下方为太阳能真空集热管不透光段;

上层的所述不透光支撑层与下层的太阳能集热管不透光段之间为透光隔热区域层;

所述透光隔热区域层上表面最低点不高于下表面最高点。

2.如权利要求1所述的太阳能隔热玻璃块,其特征在于:所述透光隔热区域层为真空层。

3.如权利要求1所述的太阳能隔热玻璃块,其特征在于:每层所述透光隔热区域层并列设置有若干空心玻璃体,所述空心玻璃体的两侧边缘部与上层的不透光支撑层和下层的透光支撑层均具有密封接触点。

4.如权利要求3所述的太阳能隔热玻璃块,其特征在于:所述空心玻璃体的空心部抽真空或者充填惰性气体。

5.如权利要求4所述的太阳能隔热玻璃块,其特征在于:所述空心玻璃体的纵截面呈圆柱形或者菱形。

6.如权利要求1至5任一项所述的太阳能隔热玻璃块,其特征在于:所述不透光支撑层为镜面支撑层。
