专利号: 2015107720027
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

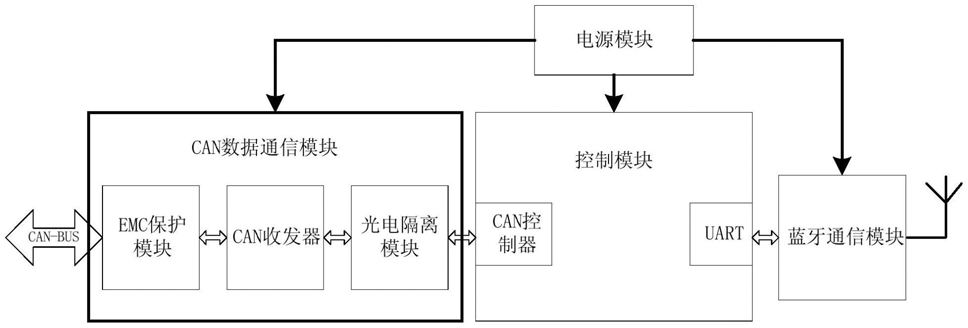

1.一种用于工业现场的CAN-蓝牙数据传输装置,其特征在于,包括用于与CAN总线相连接CAN数据通信模块、用于与外接蓝牙设备相连接的蓝牙通信模块、电源模块和控制模块,其中,所述电源模块为所述CAN数据通信模块、蓝牙通信模块和控制模块提供相应的供电电压;所述控制模块与所述CAN数据通信模块和所述蓝牙通信模块相连接,用于实现所述CAN数据通信模块和所述蓝牙通信模块之间的相互传输数据;

所述CAN数据通信模块进一步包括EMC保护模块、CAN收发器和光电隔离模块,所述CAN收发器与CAN总线之间发送或者接收的数据经EMC保护模块处理后实现数据传输;所述CAN收发器和所述控制模块之间发送或者接收的数据经光电隔离模块处理后实现数据传输。

2.根据权利要求1所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述CAN收发器采用型号为TJA1050的CAN收发芯片。

3.根据权利要求1或2所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述控制模块采用内置CAN控制器的单片机。

4.根据权利要求3所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述控制模块采用型号为PIC18F25K80的单片机。

5.根据权利要求3所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述光电隔离模块由高速光耦芯片和隔离电源组成。

6.根据权利要求5所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述高速光耦芯片的型号为6N137,所述隔离电源的型号为B0505。

7.根据权利要求3所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述蓝牙通信模块采用支持蓝牙4.0协议的BLE-CC41-A蓝牙模块。

8.根据权利要求3所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述控制模块与所述蓝牙通信模块之间通过串口实现数据通信。

9.根据权利要求3所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,所述控制器模块内置CAN标识符,当所述控制器模块接收到的CAN报文与其内置的CAN标识符不相符,直接丢弃该CAN报文。

10.根据权利要求9所述的用于工业现场的CAN-蓝牙数据传输装置,其特征在于,通过蓝牙设备实现对所述控制器模块内置的CAN标识符的配置操作。
