专利号: 2015107606036
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

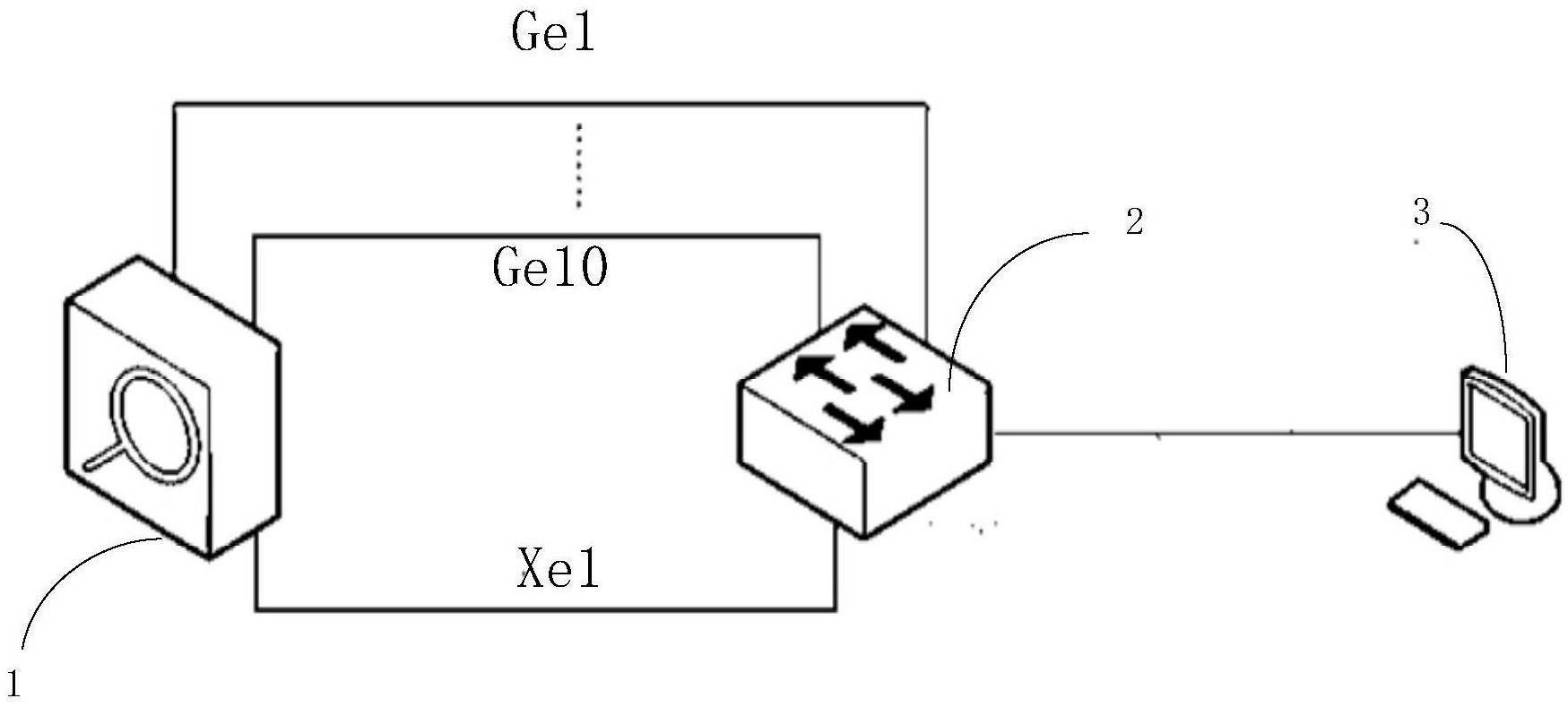

1.一种测试交换机可靠性的方法,其特征在于:提供交换机及流量测试仪,所述测试交换机可靠性的方法包括交换机流量测试步骤,所述交换机流量测试步骤的实现步骤包括:S1:将被测试交换机设置成出厂配置的默认模式,所有端口全部接到流量测试仪的流量发生器的端口上;

S2:设置流量发生器的端口速率,以100%的速率对交换机进行双向发数据包测试,使交换机达到满负荷运行;

S3:更改交换机的MAC地址,增加MAC地址的变化,增加测试码流的数量,满负荷地测试交换机;

S4:重复步骤S2及S3N次后,判断被测试交换机的流量是否出现数据包丢失,如果是则执行步骤S6,否则执行步骤S5;

S5:被测试交换机合格;

S6:被测试交换机不合格;

提供自动断路器,所述测试交换机可靠性的方法还包括自动电源测试步骤,所述自动电源测试步骤的实现步骤包括:

S501:使用自动断路器的给所述交换机进行上下电操作,时间间隔设置为T1,然后将交换机的串口接到电脑的串口上,通过自动化脚本将交换机的启动信息打印出来;

S502:从打印信息中提取所述交换机启动完成的关键信息,判断被测试的交换机是否能正常启动工作,交换机的AC-DC电源模块及主板上的二次DC电源是否能工作正常,如果是则执行步骤S503,否则执行步骤S504;

S503:被测试交换机合格;

S504:被测试交换机不合格。

2.根据权利要求1所述的测试交换机可靠性的方法,其特征在于:所述步骤S2的实现步骤包括:S201:将流量测试仪的流量发生器端口的工作模式设置为帧长是64B、128B、256B、

512B、1024B、1280B、1518B的任一模式;

S202:以100%的速率对交换机进行双向发数据包测试,使交换机达到满负荷运行;

其中,所述数据包的类型为二层的码流。

3.根据权利要求1所述的测试交换机可靠性的方法,其特征在于:所述步骤S2的实现步骤包括:S201:将流量测试仪的流量发生器端口的工作模式设置为帧长是64B~1518B的随机模式;

S202:以100%的速率对所述交换机进行双向发数据包测试,使交换机达到满负荷运行;

其中,所述数据包的类型为二层的码流。

4.根据权利要求1所述的测试交换机可靠性的方法,其特征在于:所述测试交换机可靠性的方法还包括手动电源测试步骤,所述手动电源测试步骤的实现步骤包括:S401:取一台被测试的交换机,手动的给交换机进行上下电操作,每次上下电的时间间隔为T;

S402:判断被测试的交换机是否能正常启动工作,交换机的AC-DC电源模块及主板上的二次DC电源是否能工作正常,如果是则执行步骤S403,否则执行步骤S404;

S403:被测试交换机合格;

S404:被测试交换机不合格。

5.根据权利要求1或4所述的测试交换机可靠性的方法,其特征在于:所述测试交换机可靠性的方法还包括各种环境下的可靠性测试步骤,所述各种环境下的可靠性测试步骤的实现步骤包括:S601:将被测试的所述交换机放入测试温箱中,设置温箱的温度为高温恒温模式,根据产品设置对应的高温温度点和时间;

S602:将被测试交换机设置成出厂配置的默认模式,将所述交换机的所有端口全部接到所述流量测试仪的流量发生端口上;

S603:设置所述流量发生器的端口速率,将流量测试仪的流量发生端口的工作模式设置为帧长是64B~1518B的随机模式;

S604:以100%的速率对所述交换机进行双向发数据包测试,使交换机达到满负荷运行;

S605:启动温箱,开始进行测试,通过所述流量测试仪的软件界面时时观察交换机的运行情况,并记录下测试结果,直到测试完成;

S606:判断被测试交换机的流量是否会出现数据包丢失,如果是则执行步骤S608,否则执行步骤S607;

S607:被测试交换机合格;

S608:被测试交换机不合格;

其中,所述数据包的类型为二层的码流。

6.根据权利要求1或4所述的测试交换机可靠性的方法,其特征在于:所述测试交换机可靠性的方法还包括各种环境下的可靠性测试步骤,所述各种环境下的可靠性测试步骤的实现步骤包括:

S601:将被测试的所述交换机放入测试温箱中,设置温箱的温度为低温恒温模式,根据产品设置对应的低温温度点和时间;

S602:将被测试交换机设置成出厂配置的默认模式,将所述交换机的所有端口全部接到所述流量测试仪的流量发生端口上;

S603:设置所述流量发生器的端口速率,将流量测试仪的流量发生端口的工作模式设置为帧长是64B~1518B的随机模式;

S604:以100%的速率对所述交换机进行双向发数据包测试,使交换机达到满负荷运行;

S605:启动温箱,开始进行测试,通过所述流量测试仪的软件界面时时观察交换机的运行情况,并记录下测试结果,直到测试完成;

S606:判断被测试交换机的流量是否会出现数据包丢失,如果是则执行步骤S608,否则执行步骤S607;

S607:被测试交换机合格;

S608:被测试交换机不合格;

其中,所述数据包的类型为二层的码流。

7.根据权利要求1或4所述的测试交换机可靠性的方法,其特征在于:所述测试交换机可靠性的方法还包括各种环境下的可靠性测试步骤,所述各种环境下的可靠性测试步骤的实现步骤包括:S601:将被测试的所述交换机放入测试温箱中,设置温箱的温度为高低温循环模式,根据产品设置对应的高温和低温的温度点和时间;

S602:将被测试交换机设置成出厂配置的默认模式,将所述交换机的所有端口全部接到所述流量测试仪的流量发生端口上;

S603:设置所述流量发生器的端口速率,将流量测试仪的流量发生端口的工作模式设置为帧长是64B~1518B的随机模式;

S604:以100%的速率对所述交换机进行双向发数据包测试,使交换机达到满负荷运行;

S605:启动温箱,开始进行测试,通过所述流量测试仪的软件界面时时观察交换机的运行情况,并记录下测试结果,直到测试完成;

S606:判断被测试交换机的流量是否会出现数据包丢失,如果是则执行步骤S608,否则执行步骤S607;

S607:被测试交换机合格;

S608:被测试交换机不合格;

其中,所述数据包的类型为二层的码流。
