专利号: 2015107496924
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

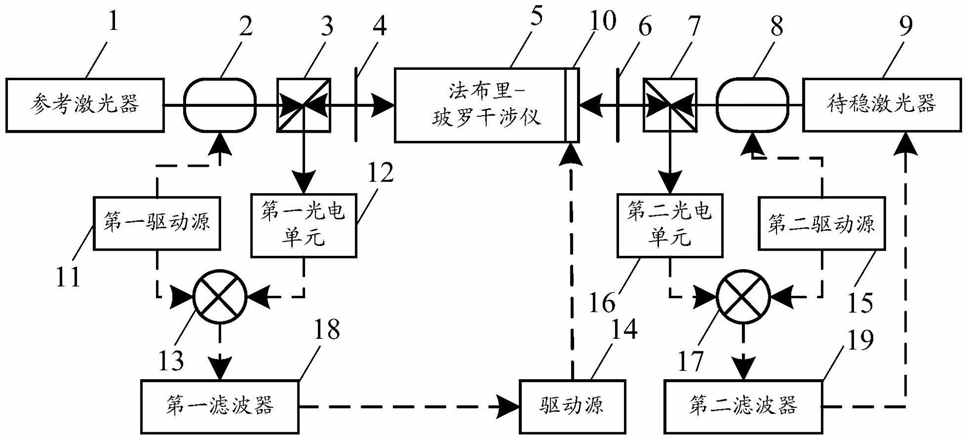

1.一种激光器稳频系统,其特征在于,所述系统包括:

沿一条直线依次设置的参考激光器、第一电光调制器、第一偏振分光棱镜、第一半波片、法布里-玻罗干涉仪、第二半波片、第二偏振分光棱镜、第二电光调制器和待稳激光器,所述参考激光器和所述待稳激光器的激光发射端正对所述法布里-玻罗干涉仪;

固定在所述法布里-玻罗干涉仪的传输腔上的压电陶瓷,用于产生第一振荡信号并向所述第一电光调制器输出第一参考信号的第一驱动源,设于所述第一偏振分光棱镜的反射光路上的第一光电单元,用于将所述第一振荡信号和所述第一光电单元输出的频率信号进行混频的第一混频器,用于根据所述第一混频器输出的信号产生电压信号作用于所述压电陶瓷的驱动源;

用于产生第二振荡信号并向所述第二电光调制器输出第二参考信号的第二驱动源,设于所述第二偏振分光棱镜的反射光路上的第二光电单元,用于将所述第二振荡信号和所述第二光电单元输出的频率信号进行混频的第二混频器,所述第二混频器还用于将混频后的信号作为纠偏信号输出给所述待稳激光器;

所述待稳激光器和所述参考激光器为相同的激光器,所述第一电光调制器和所述第二电光调制器为相同的电光调制器,所述第一偏振分光棱镜和所述第二偏振分光棱镜为相同的偏振分光棱镜,所述第一半波片和所述第二半波片为相同的半波片,所述第一驱动源和所述第二驱动源为相同的驱动源,所述第一光电单元和所述第二光电单元为相同的光电单元,所述第一混频器和所述第二混频器为相同的混频器;所述驱动源为隔离放大器;所述系统还包括设于所述第一混频器和所述驱动源之间的第一滤波器,所述系统还包括设于所述第二混频器和所述待稳激光器之间的第二滤波器;所述第一滤波器和所述第二滤波器为相同的滤波器;所述第一滤波器和所述第二滤波器为低通滤波器;

所述第一滤波器和所述第二滤波器用于对信号进行滤波并且进行交直流信号转换。

2.根据权利要求1所述的系统,其特征在于,所述待稳激光器和所述参考激光器为半导体激光器。

3.根据权利要求1或2所述的系统,其特征在于,所述第一光电单元和所述第二光电单元为光电二极管或者光电倍增管。
