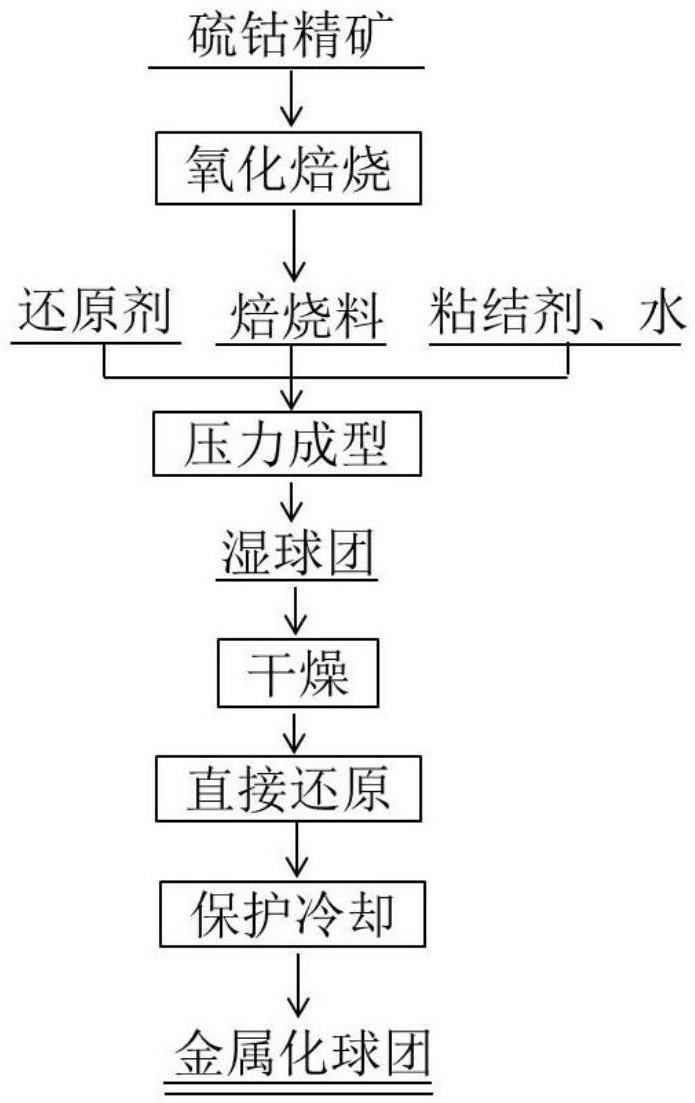

1.硫钴精矿金属化球团的制备方法，其特征在于：包括如下步骤：(1)氧化焙烧：硫钴精矿经氧化焙烧后，得到焙烧料：其中氧化焙烧条件为：焙烧温度

500～750℃，焙烧时间10～20min，过剩空气系数在1.2～2.0；

(2)压力成型：将物料混匀，制成湿球团；其中各物料重量配比如下：焙烧料:还原剂:粘结剂:水＝100:15～25:3～8:4～9；

(3)干燥：将所述湿生球团进行干燥得干球团；

(4)直接还原：将所述干球团进行高温快速直接还原，得到金属化球团；

(5)保护冷却：将所述金属化球团进行保护冷却。

2.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(1)中所述硫钴精矿的粒度为100～325目。

3.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(2)中所述焙烧料的粒度为100～270目，且小于200目占65％以上。

4.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(2)中所述还原剂为普通煤粉、无烟煤粉、石墨粉、焦炭粉、活性炭、木炭、蓝炭、石油焦、沥青焦中的一种或其混合物。

5.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(2)中所述粘结剂为聚乙烯醇、羧甲基纤维素、糖蜜、蔗糖、淀粉、浆糊中的一种或其混合物。

6.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(2)中所述压制成型步骤采用压力成型机，成型压力为5～20MPa，成型时间为15～80s。

7.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(3)中所述干燥步骤采用过程在鼓风干燥箱，干燥温度为100～220℃，干燥时间为40～100min。

8.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：至少满足以下任意一项：步骤(4)中所述干球团直接还原步骤在还原炉、电阻炉或转底炉或车底炉或隧道窑中进行；

其特征在于步骤(4)中所述干球团直接还原步骤的还原温度为1200～1400℃，还原时间为20～50min，气氛为还原性气氛。

9.如权利要求1所述的硫钴精矿金属化球团的制备方法，其特征在于：步骤(5)中所述硫钴精矿金属化球团在保护气体中或煤粉等还原介质中保护冷却。

10.如权利要求9所述的硫钴精矿金属化球团的制备方法，其特征在于：所述保护气体为氮气或氩气。
