专利号: 201510682922X
申请人: 衢州妙凯节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

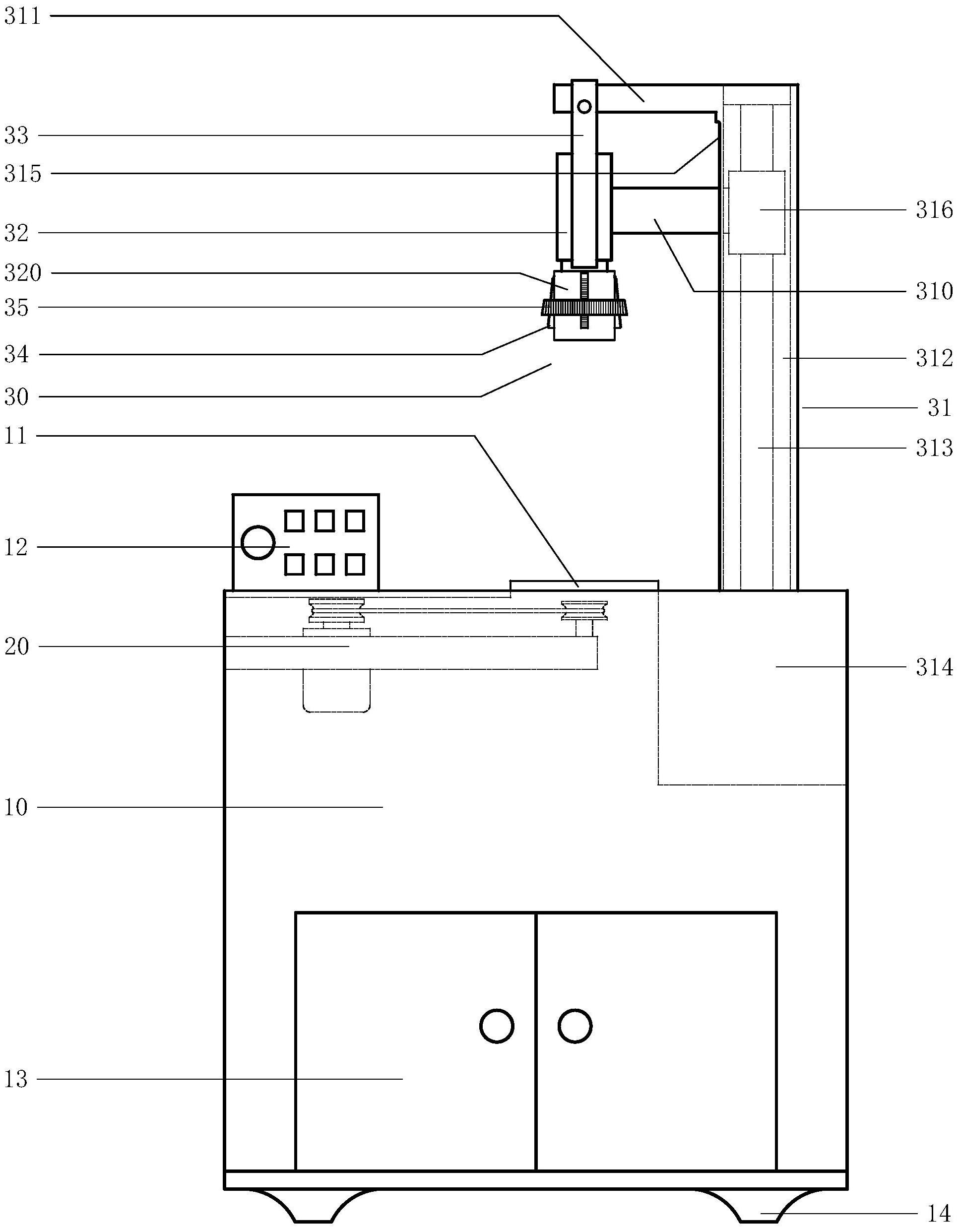

1.一种升降型塑料瓶割条机,其特征是:所述升降型塑料瓶割条机包括箱型机架(10)、拉线割瓶机构(20)和升降推瓶机构(30),在箱型机架(10)顶部设有切割箱口(11)和机电控制台(12),所述拉线割瓶机构(20)安装在箱型机架(10)内腔顶部且其结构包括拉线割刀架(21)、割刀驱动机(22)和线型割刀(23),所述拉线割刀架(21)与箱型机架(10)连接,所述割刀驱动机(22)安装在拉线割刀架(21)上,在拉线割刀架(21)和割刀驱动机(22)上设有割刀传动轮(24),所述线型割刀(23)套装在割刀传动轮(24)上并从切割箱口(11)中部穿过;所述升降推瓶机构(30)包括垂向升降机(31)、旋转推瓶机(32)和弹力螺圈夹(33),所述垂向升降机(31)设有升降横臂(310)和夹架横臂(311),所述升降横臂(310)设置在切割箱口(11)上方并能上下运行,所述夹架横臂(311)设置在升降横臂(310)上方,所述旋转推瓶机(32)设置在升降横臂(310)端部且其底端设有套筒型旋转头(320),所述套筒型旋转头(320)正对切割箱口(11)并设有多副瓶嘴夹体(34),在套筒型旋转头(320)外圈设有卡夹螺圈(35),所述卡夹螺圈(35)与瓶嘴夹体(34)相配合,所述弹力螺圈夹(33)设置在夹架横臂(311)端部并与卡夹螺圈(35)相配合。2.根据权利要求1所述的一种升降型塑料瓶割条机,其特征是:所述箱型机架(10)呈箱体型结构,所述切割箱口(11)设置在箱型机架(10)顶板中部并与箱型机架(10)内腔相通,所述机电控制台(12)设置在箱型机架(10)顶板边侧,在箱型机架(10)底部设有出料箱门(13)和箱体支脚(14)。3.根据权利要求1所述的一种升降型塑料瓶割条机,其特征是:所述拉线割刀架(21)呈叉型结构且其两个叉头分别设置在切割箱口(11)两侧,所述割刀驱动机(22)安装在拉线割刀架(21)根部,所述割刀传动轮(24)设置在拉线割刀架(21)的叉头和割刀驱动机(22)的转轴上,所述线型割刀(23)套装在割刀传动轮(24)中部的线槽内。4.根据权利要求1所述的一种升降型塑料瓶割条机,其特征是:所述垂向升降机(31)包括升降定位架(312)、驱动螺杆(313)和螺杆旋转机(314),所述升降定位架(312)呈管型结构并设置在箱型机架(10)顶面,所述驱动螺杆(313)套装在升降定位架(312)内腔,所述螺杆旋转机(314)设置在箱型机架(10)内腔顶部并通过传动机构与驱动螺杆(313)连接,在升降定位架(312)侧面设有横臂升降槽(315),所述升降横臂(310)根部套装在横臂升降槽(315)内并设有传动螺圈(316),所述传动螺圈(316)与驱动螺杆(313)相配合,所述夹架横臂(311)设置在横臂升降槽(315)顶端。5.根据权利要求1所述的一种升降型塑料瓶割条机,其特征是:在套筒型旋转头(320)中心设有瓶嘴夹口(321),在套筒型旋转头(320)外圈设有多个夹体张合口(322),所述夹体张合口(322)与瓶嘴夹口(321)相通,所述瓶嘴夹体(34)套装在夹体张合口(322)内,在瓶嘴夹体(34)根部设有弹力转轴,所述弹力转轴与套筒型旋转头(320)连接,在瓶嘴夹体(34)外侧设有螺圈卡齿(323),所述卡夹螺圈(35)套装在瓶嘴夹体(34)外侧且其内圈设有与螺圈卡齿(323)相配套的螺纹。6.根据权利要求1所述的一种升降型塑料瓶割条机,其特征是:所述弹力螺圈夹(33)包括两副扩口夹板(330),两副扩口夹板(330)对称安装在夹架横臂(311)两侧,在扩口夹板(330)根部设有夹板轴座(331),所述夹板轴座(331)与夹架横臂(311)连接,在扩口夹板(330)端部设有弧形卡夹口,所述弧形卡夹口与卡夹螺圈(35)相配合,在两副扩口夹板(330)之间设有卡夹弹簧(332)。

7.根据权利要求6所述的一种升降型塑料瓶割条机,其特征是:在扩口夹板(330)根部设有夹口调节螺栓(333),所述夹口调节螺栓(333)与夹架横臂(311)顶压配合。
