1.窄带隙氮化碳可见光催化剂的制备方法，其特征在于，包括如下步骤：

1)将摩尔比为1:0.2～5的三聚氰氯和三聚硫氰酸分散在有机溶剂中，室温搅拌后得到反应混合物；

2)将反应混合物转移至四氟乙烯内衬的水热反应釜中，热处理后制得窄带隙石墨相氮化碳可见光催化剂。

2.根据权利要求1所述的窄带隙氮化碳可见光催化剂的制备方法，其特征在于：步骤

1)中，所述的室温搅拌时间为6～24h。

3.根据权利要求1所述的窄带隙氮化碳可见光催化剂的制备方法，其特征在于：步骤

1)中，所述的有机溶剂为乙腈和/或四氢呋喃。

4.根据权利要求1所述的窄带隙氮化碳可见光催化剂的制备方法，其特征在于：步骤

2)中，所述的热处理温度为120～200℃，热处理时间为12～90小时。

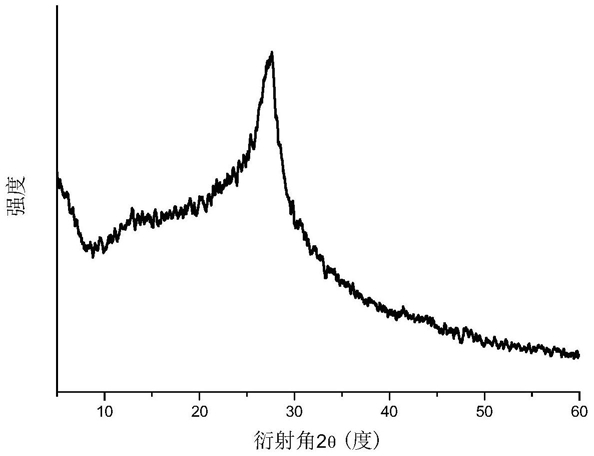

5.由权利要求1～4中任意一项所述的窄带隙氮化碳可见光催化剂的制备方法制备的窄带隙氮化碳可见光催化剂，其特征在于：该催化剂化学式为C3N4，为类石墨相，比表面积2

为20～200m/g，其光吸收带边在435～750nm。
