专利号: 2015106671841
申请人: 常胜
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2025-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

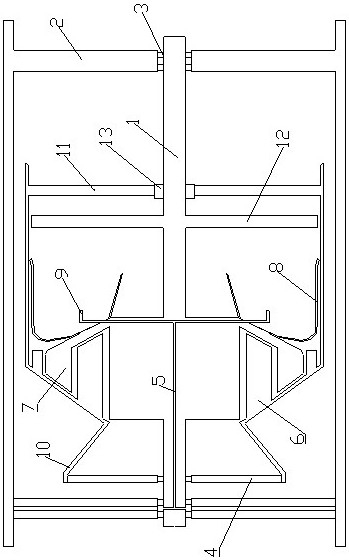

1.一种正反转离心式涡轮发动机,包括发动机固定架(2),其特征在于:所述的发动机固定架(2)中部活动安装有内转子(1),内转子(1)内部开设有供油管(5),内转子(1)外部活动安装有外转子(10),外转子(10)的一侧固定安装有进风叶轮(4),进风叶轮(4)内侧的外转子(10)内壁固定安装有外转子压气叶片组(6),外转子(10)的另一侧固定安装有外转子涡轮(11),在外转子(10)内部的进风叶轮(4)一侧的内转子(1)上固定安装有与进风叶轮(4)相配合的内转子压气叶片组(7),在外转子涡轮(11)内侧的内转子(1)上固定安装有内转子涡轮(12),在内转子压气叶片组(7)的后部外沿固定安装有燃烧室(8),燃烧室(8)与喷油管(9)相连通,喷油管(9)与供油管(5)相连通。

2.根据权利要求1所述的正反转离心式涡轮发动机,其特征在于:所述的发动机固定架(2)通过固定架轴承(3)与内转子(1)相连接,进风叶轮(4)和内转子(1)之间以及外转子涡轮(11)和内转子(1)之间均设置有外转子轴承(13),进风叶轮(4)安装在外转子(10)一侧的中心部位。

3.根据权利要求1所述的正反转离心式涡轮发动机,其特征在于:所述的内转子压气叶片组(7)和外转子压气叶片组(6)均是为由内侧圆周方向上自内向外均等分布的至少两层叶片组成,而且每层都是由至少五个片状叶片组成的圆环状结构,内转子压气叶片组(7)和外转子压气叶片组(6)的叶片设置方向相反,并且内转子压气叶片组(7)和外转子压气叶片组(6)的叶片横向交错分布在内转子(1)和外转子(10)之间,所述的内转子压气叶片组(7)和外转子压气叶片组(6)的叶片长度均是自内转子(1)的轴心向圆周方向程逐层递减。

4.根据权利要求1所述的正反转离心式涡轮发动机,其特征在于:所述的发动机固定架(2)为口字型框架结构,内转子(1)活动安装在发动机固定架(2)的中心部位,所述的外转子(10)是能够围绕内转子(1)轴心做旋转运动的筒状结构。
