1.一种纳米过渡金属氧化物敏感浆料，其包括有以下组分及其质量百分比含量：纳米过渡金属氧化物：20～50％；溶剂：20～50％；保湿剂：10～50％；分散剂：5～10％；

消泡剂：3～5％；pH调节剂：1～5％，所述的纳米过渡金属氧化物为SnO2、WO3、In2O3、TiO2、Fe2O3、Co2O3、NiO、Al2O3、CuO、V2O5、CeO2中的一种，粒径为50～500nm。

2.根据权利要求1所述的纳米过渡金属氧化物敏感浆料，其特征在于：所述的溶剂为乙二醇、聚乙二醇或水中的一种或几种。

3.根据权利要求1所述的纳米过渡金属氧化物敏感浆料，其特征在于：所述保湿剂为丙二醇或丙三醇。

4.根据权利要求1所述的纳米过渡金属氧化物敏感浆料，其特征在于：所述分散剂为BYK-191或BYK-180。

5.根据权利要求1所述的纳米过渡金属氧化物敏感浆料，其特征在于：所述消泡剂为正辛醇或BYK-354。

6.根据权利要求1所述的纳米过渡金属氧化物敏感浆料，其特征在于：所述pH调节剂为氨水或2-二甲氨基-2-甲基-1-丙醇。

7.权利要求1所述的纳米过渡金属氧化物敏感浆料的制备方法，其特征在于包括有以下步骤：

1)将溶剂与保湿剂进行称重混合，并用自转公转搅拌机低速搅拌混匀；

2)将纳米金属氧化物粉体加入步骤1)得到的溶剂载体中，并用自转公转搅拌机低速搅拌混匀；

3)依次将分散剂、消泡剂、pH调节剂加入步骤2)得到的混合液中，并用自转公转搅拌机低速搅拌混匀，各组分及其质量百分比含量：纳米过渡金属氧化物：20～50％；溶剂：20～50％；保湿剂：10～50％；分散剂：5～10％；

消泡剂：3～5％；pH调节剂：1～5％；步骤2)和步骤3)中自转公转搅拌机的低速搅拌速度为

400～800rpm；

4)将上述步骤3)得到的混合液，用自转公转搅拌机高速搅拌混匀，再辅助高速脱泡处理，制备得到最终的纳米过渡金属氧化物敏感浆料；自转公转搅拌机的高速搅拌速度为

1200～2200rpm/min。

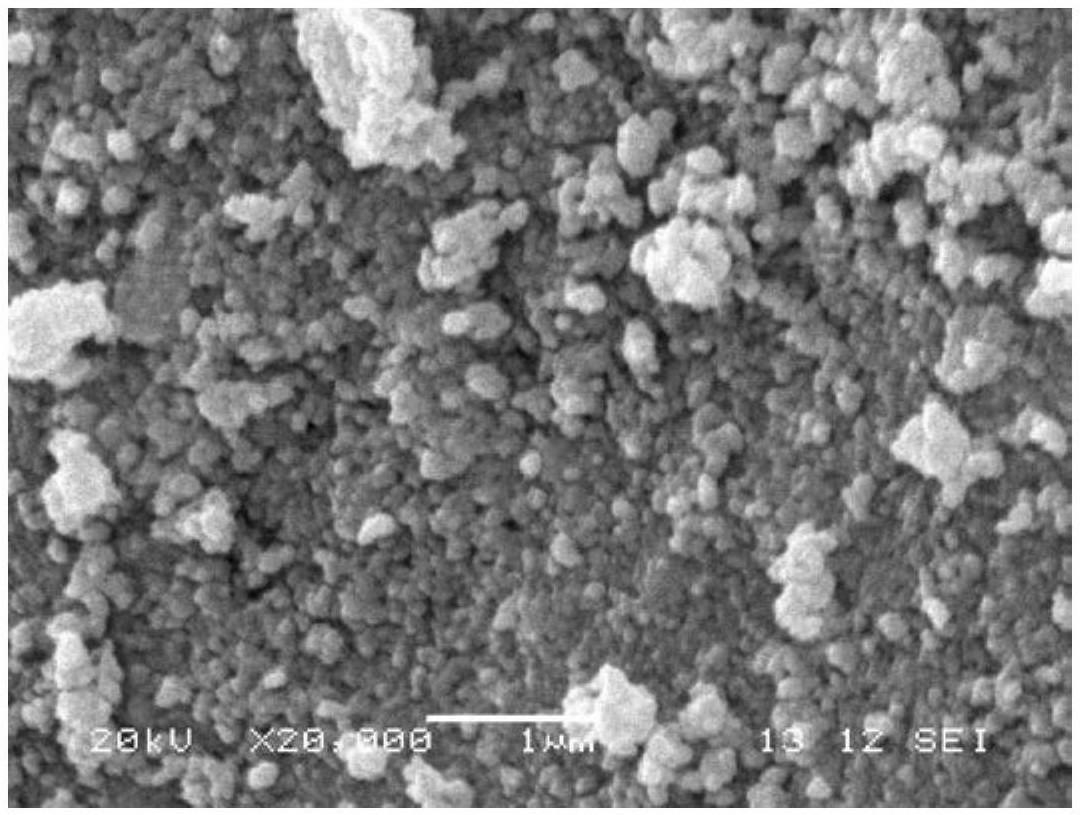

8.权利要求1所述的纳米过渡金属氧化物敏感浆料在微型气体传感器中的应用。
