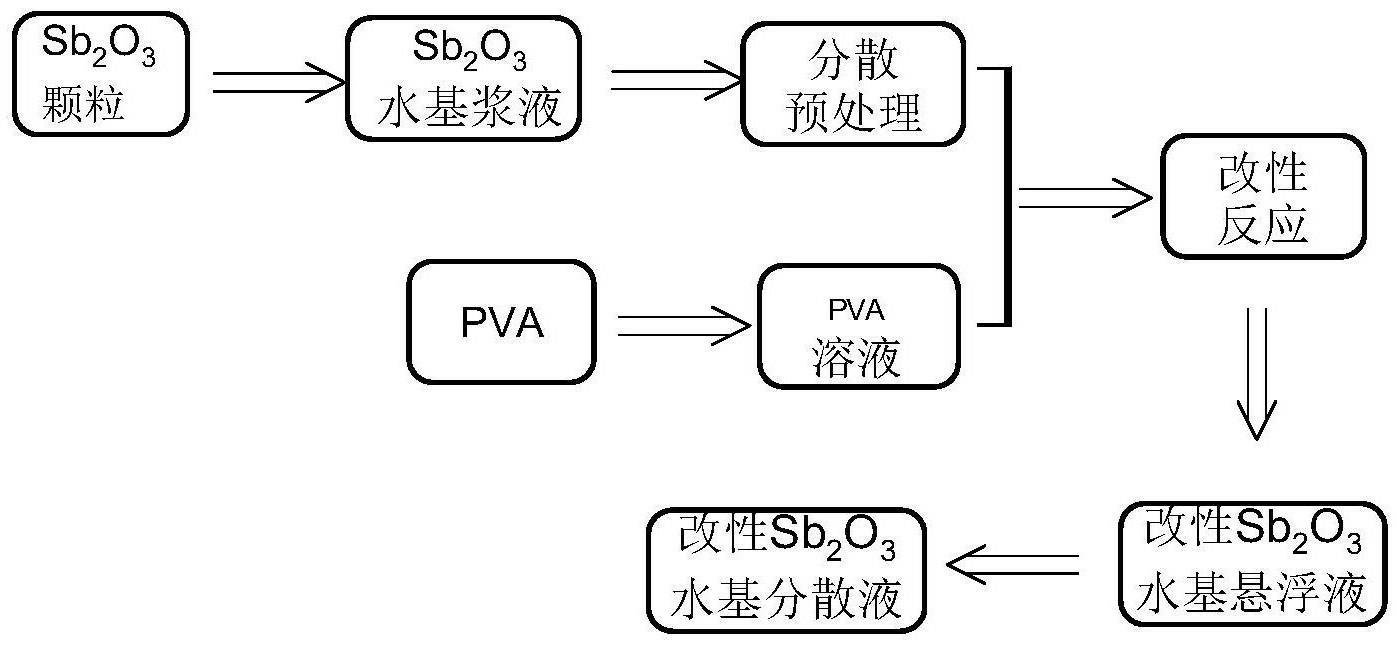

1.一种聚乙烯醇改性三氧化二锑，其特征在于，以微米级三氧化二锑粉末为原料，加入蒸馏水制备成浆液并超声或剪切乳化分散、与聚乙烯醇溶液在一定条件下反应后制备得到聚乙烯醇改性三氧化二锑，其制备方法如下：(1)三氧化二锑浆液的预处理

将三氧化二锑粉末加入到蒸馏水中，边加粉末边机械搅拌，制备成20-50wt％的三氧化二锑浆液；

将三氧化二锑浆液放入超声波发生器中，超声波照射5-30min，待用；

或者，将三氧化二锑浆液放入剪切乳化试验机中，剪切搅拌5-30min，待用；

(2)聚乙烯醇溶液的制备

将聚乙烯醇加入容器中，再加入蒸馏水，在90℃条件下，加热搅拌10-30min，制备所需浓度的聚乙烯醇溶液，待用；

(3)改性三氧化二锑水基悬浮液的制备

在容器中，首先加入聚乙烯醇溶液，然后再加入步骤(1)预处理后的三氧化二锑浆液，在60-100℃条件下，高速搅拌反应10-60分钟，制备得到聚乙烯醇改性三氧化二锑水基悬浮液。

2.根据权利要求1所述的聚乙烯醇改性三氧化二锑，其特征在于，步骤(1)中超声功率为200-600W、工作频率为20-40kHz。

3.根据权利要求1所述的聚乙烯醇改性三氧化二锑，其特征在于，步骤(1)中剪切搅拌转速为2000-5000r/min。

4.根据权利要求1所述的聚乙烯醇改性三氧化二锑，其特征在于，步骤(3)中制备得到的悬浮液的质量浓度为20-50％。
