专利号: 201510590596X
申请人: 孝感市元达新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

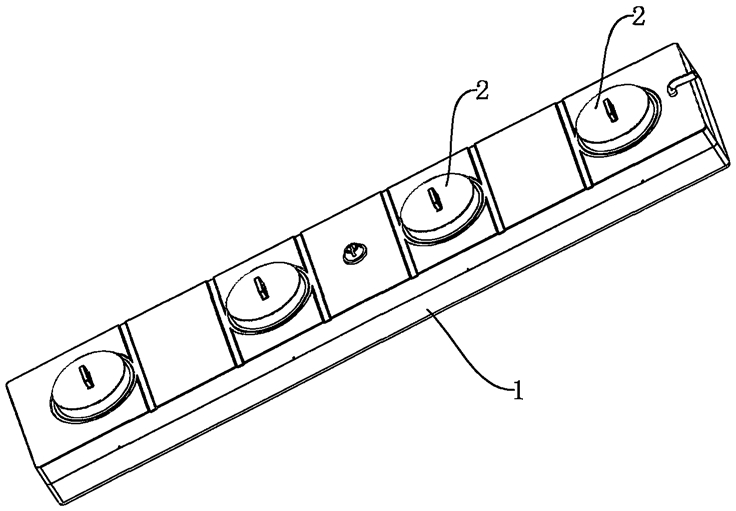

1.一种防水防尘安全插座,其特征在于,包括:

壳体,其包括至少一插位,每一所述插位具有多个插孔,所述壳体内还设有与各所述插孔对应的电极片,所述插位还具有内部排水通道,所述内部排水通道将各所述插孔与外部连通,从而进入所述插孔内的液体可通过所述内部排水通道排出所述壳体外;

至少一防水透气盖,各所述防水透气盖可分离地设于各所述插位上方,从而将所述插位的各所述插孔遮盖,所述防水透气盖向两侧开有透气孔;以及至少一插孔关闭模块,各所述插孔关闭模块安装于各所述插位下方,所述插孔关闭模块包括多个闭合单元,各所述闭合单元可移动地设于各所述插孔下端,适于将所述插孔闭合或打开,当所述闭合单元处于闭合位置时,所述闭合单元的上表面高出所述插孔内的所述内部排水通道的最低端,从而当所述闭合单元将所述插孔闭合时,进入所述插孔的液体直接通过所述内部排水通道排出;

其中,所述闭合单元包括一孔塞板以及至少一组连接杆、弹簧和水平移动块,所述水平移动块可水平移动安装于所述壳体内,所述连接杆的第一端铰接于所述水平移动块,第二端铰接于所述孔塞板,所述弹簧设于所述壳体与所述连接杆之间,适于使所述连接杆的第二端向所述插孔转动,从而使得所述孔塞板抵于所述插孔下端,将所述插孔闭合;

其中,所述孔塞板的上表面形成一凸起,从而当所述孔塞板将所述插孔闭合时,所述凸起卡入所述插孔内,所述凸起的高度高于所述插孔内所述内部排水通道的最低端,低于所述内部排水通道的最高端;

其中,所述壳体包括一上壳体以及一下壳体,所述上壳体与所述下壳体通过连接件安装为一体,各所述插孔形成于所述上壳体,所述内部排水通道形成于所述上壳体,所述上壳体的下表面从每一所述插孔的两侧向下延伸出两安装壁,各所述闭合单元安装于两所述安装壁之间。

2.根据权利要求1所述的防水防尘安全插座,其特征在于,所述安装壁上具有沿水平方向的滑槽,所述闭合单元包括两组所述连接杆、所述弹簧以及所述水平移动块,两所述连接杆分别铰接于所述孔塞板的两侧,两所述水平移动块分别可滑动地设于两所述安装壁的所述滑槽内,两所述连接杆分别铰接于两所述水平移动块,所述弹簧的一端连接于所述连接杆,另一端连接于所述安装壁,所述弹簧的弹力迫使所述连接杆向上转动,从而使所述孔塞板抵于所述插孔下端。

3.根据权利要求2所述的防水防尘安全插座,其特征在于,所述插位具有三个插孔,三所述插孔分别与设于所述壳体内的零线电极片、火线电极片和地线电极片对应,其中与所述零线电极片和所述火线电极片对应的两所述插孔下方的所述闭合单元的所述水平移动块通过连杆连接,从而当其中一所述插孔对应的所述孔塞板被打开时,另一所述插孔对应的所述孔塞板随之打开。

4.根据权利要求3所述的防水防尘安全插座,其特征在于,所述上壳体上表面沿着各所述插位的边缘向下凹形成外部导水槽,所述外部导水槽延伸到所述上壳体的边缘,从而当所述上壳体上有液体时,液体顺着所述外部导水槽流向外侧。
