专利号: 2015105886206
申请人: 四川行之智汇知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

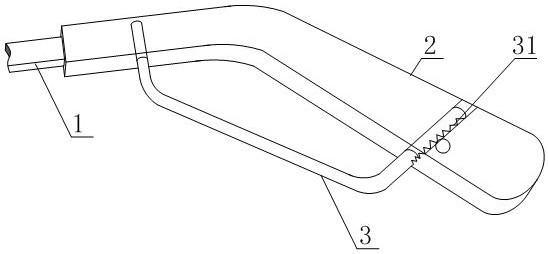

1.一种方便调整镜腿长度和高度的镜腿结构,包括镜腿本体(1)及固定于镜腿本体(1)自由端上的耳挂(2),其特征在于,还包括呈弯杆状且为金属材质的调节杆(3),所述调节杆(3)的任意一端与耳挂(2)的自由端相连,调节杆(3)的另一端与耳挂(2)的连接端或镜腿本体(1)相连,且调节杆(3)与耳挂(2)或镜腿本体(1)的连接点均位于该镜腿结构在被佩戴状态下耳挂(2)或镜腿本体(1)的底面上;

所述调节杆(3)至少有一端上还设置有位于调节杆(3)同侧、且沿着调节杆(3)长度方向分布的多个齿槽(31),镜腿本体(1)或耳挂(2)上设置有与具有齿槽(31)的调节杆(3)端部对应的插孔,具有齿槽(31)的调节杆(3)端部位于所述插孔中,该镜腿结构上还设置有变形调节部,所述变形调节部包括棘轮机构(4)、齿轮(5)及弹簧(6),所述齿轮(5)的轮轴固定于棘轮机构(4)上用于实现齿轮(5)的单向转动,齿轮(5)的齿条与齿槽(31)相啮合,弹簧(6)固定于棘轮机构(4)或齿轮(5)的端面上。

2.根据权利要求1所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,所述调节杆(3)为由材质为不锈钢的圆钢丝或钢条弯曲而成。

3.根据权利要求2所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,所述圆钢丝的直径介于1mm至2mm之间。

4.根据权利要求2所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,所述钢条的纵向截面呈边缘为圆弧形倒角的矩形状,且该镜腿结构在被佩戴状态下时,调节杆(3)在水平面上的投影宽度与调节杆(3)的底面宽度相等。

5.根据权利要求1所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,所述调节杆(3)的局部或整个调节杆(3)上还包覆有医用硅胶。

6.根据权利要求1所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,所述调节杆(3)两端的部分均为圆杆状,调节杆(3)中央的部分为扁平杆状。

7.根据权利要求1至5中任意一项所述的一种方便调整镜腿长度和高度的镜腿结构,其特征在于,位于所述调节杆(3)两端的部分的纵向截面面积大于位于调节杆(3)中央的部分的纵向截面面积。
