专利号: 2015105795635
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

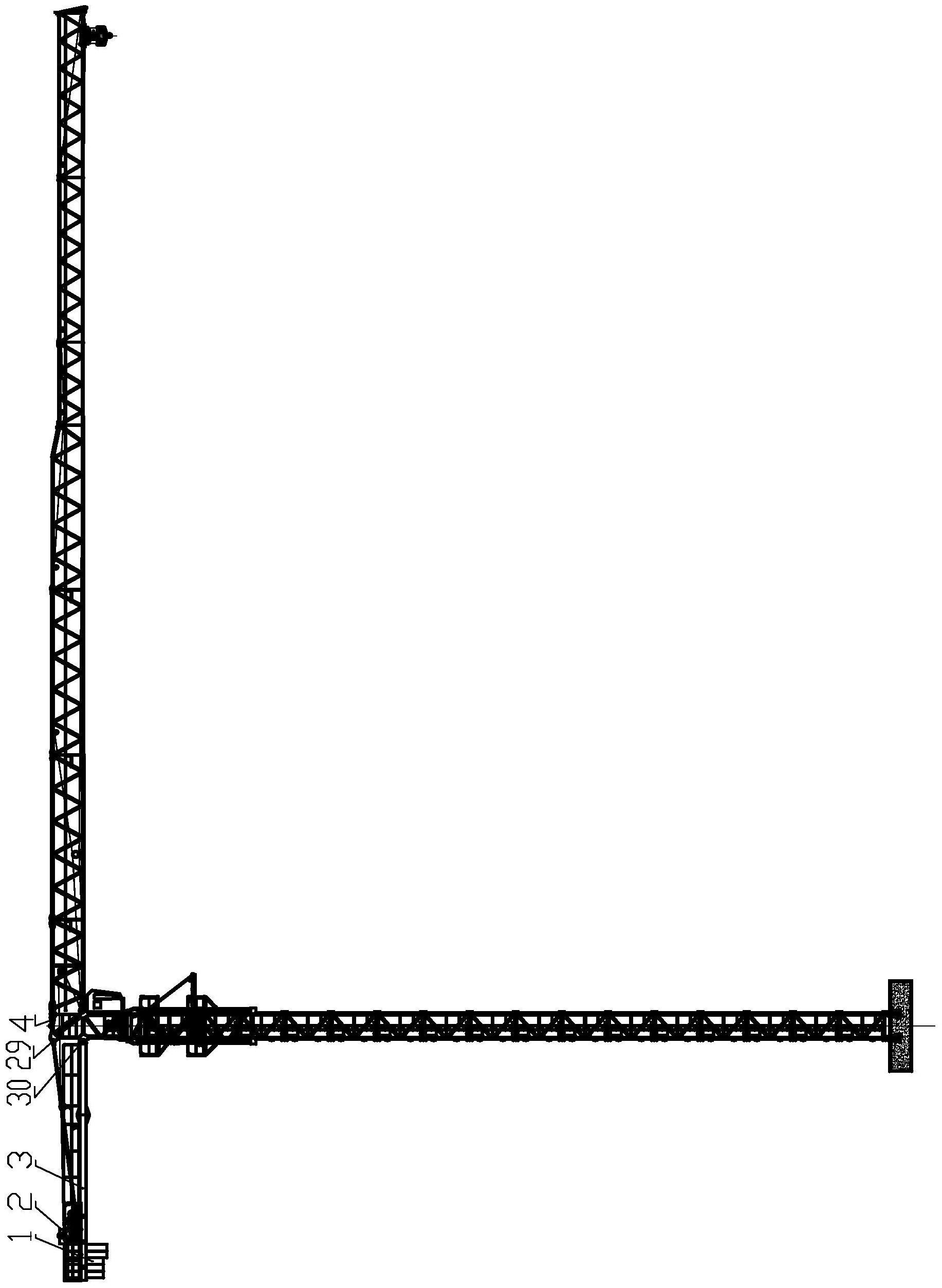

1.一种与受力状态相适应的塔机平衡臂结构,其特征在于:包括平衡重、平衡臂、拉索和起升机构,平衡重设置于平衡臂自由端,所述起升机构设置于平衡重与拉索吊点之间,位于平衡臂主肢加强段的上方;所述拉索一端通过销轴与主肢加强段铰接,拉索另一端和平衡臂臂根均铰接于回转机构或塔头;所述主肢未加强段与主肢加强段截面惯性矩分别为I1、I2,其比值表达式为:其中:I1为主肢未加强段截面惯性矩,I2为主肢加强段截面惯性矩,H为H型钢的高度,t2为H型钢翼缘板的厚度。

2.根据权利要求1所述的塔机平衡臂结构,其特征在于:所述平衡臂是由H型钢焊接构成的长框架结构,框架内带有多节加强筋,位于平衡重与拉索吊点之间的为平衡臂的主肢加强段,是由1.5节H型钢焊接形成截面为“王”字型的结构。

3.根据权利要求2所述的塔机平衡臂结构,其特征在于:所述主肢加强段的底板下端面焊接有加强板,使得主肢加强段总截面形心线调整至与其水平中心线相重合的位置,该加强板厚度的值t3表达式为:其中:I3主肢加强段截面中心线以上部分相对于中心线的惯性矩,I4主肢加强段截面中心线以下不含加强板的部分相对于中心线的惯性矩,b为加强板宽度。

4.根据权利要求1或2所述的塔机平衡臂结构,其特征在于:所述平衡臂和拉索为单节或多节结构,多节结构时,相邻两节通过耳板和销轴连接。
