专利号: 2015105775203
申请人: 尹钢
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,它包括至少两个可相对开合的膜瓣(1),膜瓣(1)之间的间隙为供流体流通的通道,膜瓣(1)相互之间组合形成穹顶形结构或棱锥形结构,穹顶形结构或棱锥形结构的顶部朝向与流体流动方向一致;

或者

它包括一内环片(6)和一外环片(7),外环片(7)套置在内环片(6)上,外环片(7)和内环片(6)之间的间隙为供流体流通的通道,内环片(6)和外环片(7)相互之间组合形成环向延伸的拱形结构,拱形结构的顶部朝向与流体流动方向一致。

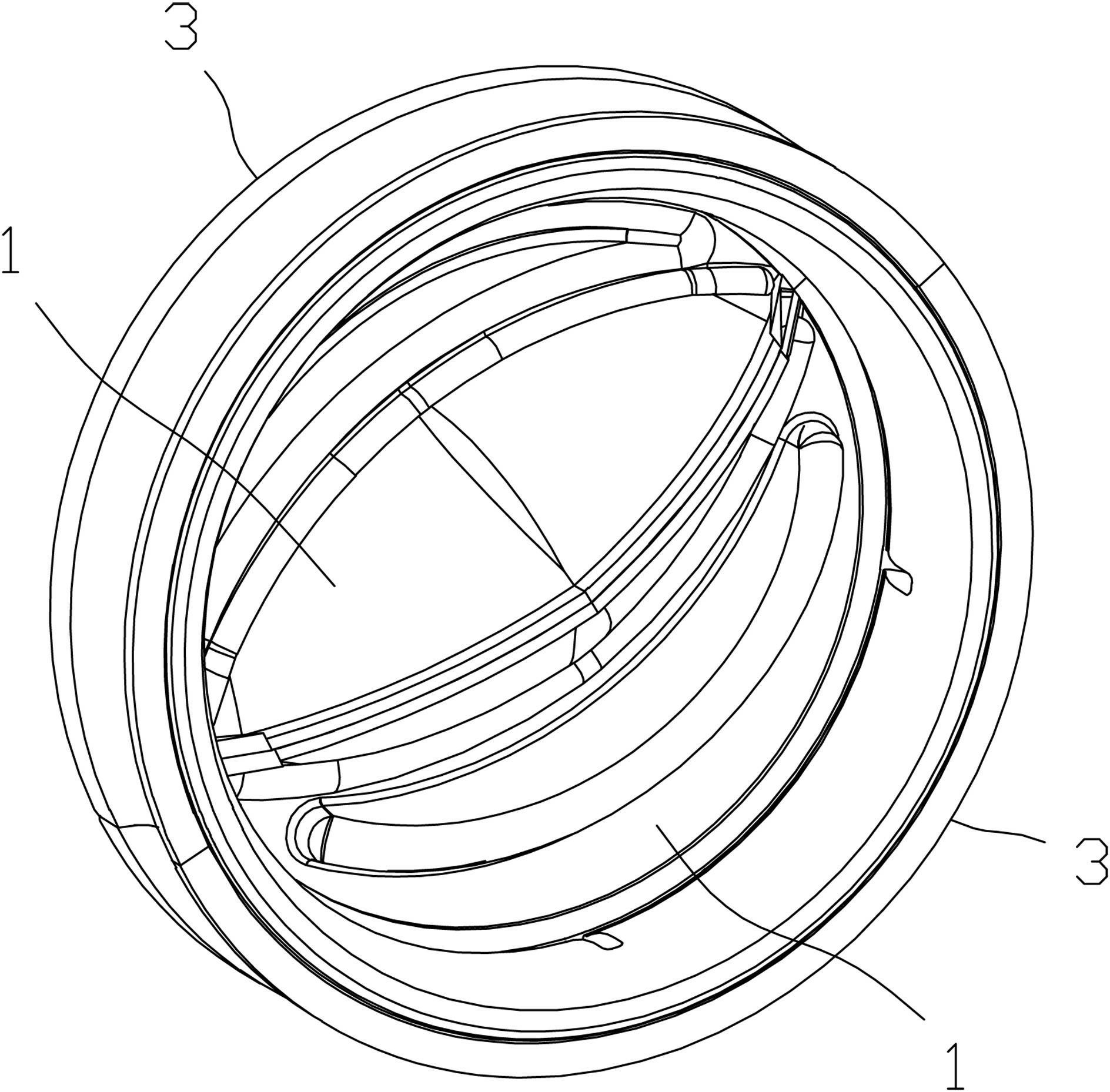

2.根据权利要求1所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,所述的膜瓣(1)为两个,两个膜瓣(1)的顶边相互抵靠形成穹顶形结构。

3.根据权利要求2所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,两个膜瓣(1)的顶边上均设置有向流体流动方向延伸的唇边(2)。

4.根据权利要求1所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,所述的膜瓣(1)为三个,三个膜瓣(1)的侧边依次抵靠形成棱锥形结构。

5.根据权利要求4所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,三个膜瓣(1)的侧边上均设置有向流体流动方向延伸的唇边(2)。

6.根据权利要求1所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,每个膜瓣(1)均固定在一膜瓣座(3)上,膜瓣(1)与相应的膜瓣座(3)通过一可发生弹性形变的连接部相连接。

7.根据权利要求1所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,所述的内环片(6)固定在一内固定环(601)上,内环片(6)与内固定环(601)通过一可发生弹性形变的连接部相连接;所述的外环片(7)固定在一外固定环(701)上,外环片(7)与外固定环(701)通过一可发生弹性形变的连接部相连接。

8.根据权利要求6或7所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,所述的连接部上设置有张力槽(4)。

9.根据权利要求6或7所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,所述的连接部上设置有弹性褶皱。

10.根据权利要求1所述的工业用仿生瓣膜式高频响应单向流动启闭阀,其特征在于,内环片(6)和外环片(7)相互之间组合形成的环向延伸的拱形结构内设置有一支撑骨架(5),支撑骨架(5)为环向延伸的拱形结构,支撑骨架(5)上布满通孔(501)。
