专利号: 2015105415570
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

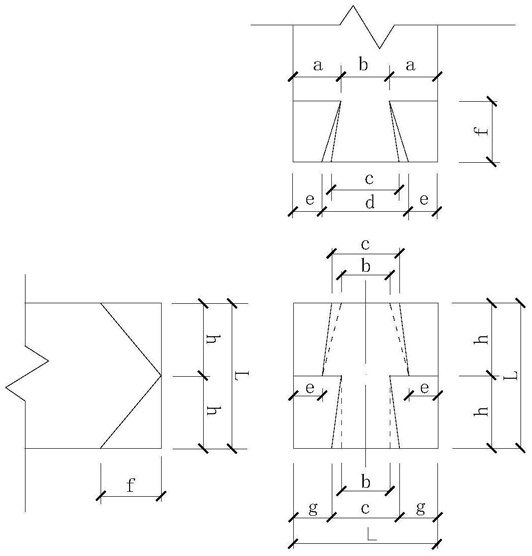

1.一种用于木结构连接的燕尾榫接合木结构方柱的制造方法,其特征在于具体步骤为:

(1)将横截面为正方形的方柱等分分成两段,上段为上柱榫槽,下段为下柱榫头;

(2)将下柱榫头切削为下柱三角形榫头(3)和下柱燕尾榫头(4),下柱三角形榫头(3)位于方柱两个相对的纵面,下柱燕尾榫头(4)则位于方柱其余两个相对纵面;下柱三角形榫头(3)的等腰三角形两腰线相交的顶点位于方柱横截面边长中点,其高度为方柱横截面边长的0.42倍,底边长度即为横截面边长的长度;等腰三角形一腰的厚度为方柱横截面边长的0.3325倍,另一腰在顶点处厚度为方柱横截面边长的0.2倍,在底边处的厚度为方柱横截面边长的0.3325倍;下柱燕尾榫头(4)形状为倒梯形,长底边的尺寸为方柱横截面边长的0.47倍,短底边为方柱横截面边长的0.335倍;

(3)将上柱榫槽也相应的切削为上柱三角形榫槽(5)和上柱燕尾榫槽(6),其尺寸和下柱榫头尺寸相对应,以能接合为一个整体为准;

(4)将下柱燕尾榫头(4)对应于上柱燕尾榫槽(6)放置,把下柱三角形榫头(3)的顶点线对着上柱燕尾榫槽(6)短边线,沿着下柱三角形榫头(3)腰线滑入,使下柱三角形榫头(3)顶点到达上柱三角形榫槽(5)顶点,此时下柱燕尾榫头(4)也与上柱燕尾榫槽(6)完全接合,即完成方柱的接合。
