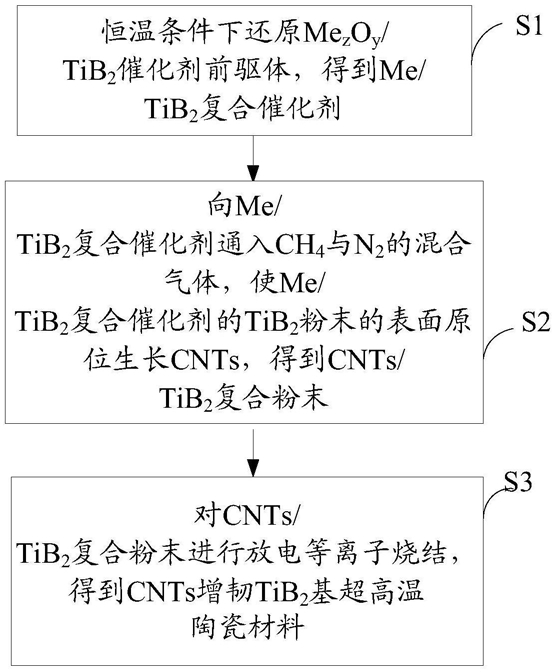

1.一种原位合成CNTs增韧TiB2基超高温陶瓷材料的制备方法，包括：S1、恒温条件下还原MezOy/TiB2催化剂前驱体，得到Me/TiB2复合催化剂；其中，Me表示金属催化剂，y表示MezOy氧化物分子中氧原子的个数，z表示MezOy氧化物分子中Me金属原子的个数；

S2、向Me/TiB2复合催化剂通入CH4与N2的混合气体，使Me/TiB2复合催化剂的TiB2粉末的表面原位生长CNTs，得到CNTs/TiB2复合粉末；

S3、对CNTs/TiB2复合粉末进行放电等离子烧结，得到CNTs增韧TiB2基超高温陶瓷材料。

2.如权利要求1所述的方法，其中，所述方法进一步包括在步骤S1之前进行的如下步骤：x+

S01、将TiB2粉末加入含有Me 金属催化剂离子的水溶液中并搅拌均匀，然后在搅拌的x+同时滴加强碱溶液Me 金属催化剂离子形成氢氧化物，从而得到Me(OH)x/TiB2二元胶体混x+合液；其中，x表示Me 金属催化剂离子的价态；

S02、对Me(OH)x/TiB2二元胶体混合液进行过滤、清洗至中性，得到Me(OH)x/TiB2二元胶体；

S03、将Me(OH)x/TiB2二元胶体干燥、研磨，得到Me(OH)x/TiB2粉末；

S04、煅烧Me(OH)x/TiB2粉末，得到MezOy/TiB2催化剂前驱体。

3.如权利要求2所述的方法，其中，所述强碱为碱金属或者碱土金属的氢氧化物；

x+ 3+

所述Me 金属催化剂离子为Fe ，x为3，y为3，z为2；或者，x+ 2+

所述Me 金属催化剂离子为Co ，x为2，y、z为1；或者，x+ 2+

所述Me 金属催化剂离子为Ni ，x为2，y、z为1。

4.如权利要求1所述的方法，其中，步骤S1通过如下方式进行：将MezOy/TiB2催化剂前驱体置于管式炉的恒温区内，在N2保护下将恒温区升温至还原温度，关闭N2后通入H2对MezOy/TiB2催化剂前驱体进行还原，得到Me/TiB2复合催化剂。

5.如权利要求4所述的方法，其中，所述还原温度为500℃～700℃，所述还原的时间为

2小时。

6.如权利要求4所述的方法，其中，步骤S2通过如下方式进行：S21、在N2保护下将恒温区升温至600℃～1100℃；

S22、向恒温区通入CH4与N2的混合气体，保持1小时～3小时，使Me/TiB2复合催化剂的TiB2粉末的表面原位生长CNTs，得到CNTs/TiB2复合粉末。

7.如权利要求6所述的方法，其中，CH4与N2的流速比为：50毫升/分钟～300毫升/分钟:300毫升/分钟。

8.如权利要求1所述的方法，其中，进行放电等离子烧结时，升温速率为：100℃/分钟～200℃/分钟，放电等离子烧结的温度为1200℃～1800℃，放电等离子烧结的压力为：

30MPa～50MPa，放电等离子烧结的时间为5分钟～15分钟。

9.根据权利要求1-8任一所述的方法得到的CNTs增韧TiB2基超高温陶瓷材料。

10.根据权利要求1-8任一所述的方法得到的CNTs增韧TiB2基超高温陶瓷材料的力学性能测试方法，包括：S41、确定待测试陶瓷材料中CNTs的质量分数：所述质量分数按照公式1确定， 公式1

式中，M1为CNTs/TiB2复合粉末的质量，M2为Me/TiB2复合催化剂的质量；

S42、待测试陶瓷材料的预处理：采用线切割技术切取待测试陶瓷材料，粗磨、抛光后，对切取的待测试陶瓷材料的四边进行倒角；

S43、力学性能测试：采用维氏硬度计上测量待测试陶瓷材料的硬度，采用单边梁法测量待测试陶瓷材料的断裂韧性，采用电子万能材料试验机测量待测试陶瓷材料的抗弯强度，采用氧乙炔测试待测试陶瓷材料的质量烧蚀率。
