专利号: 2015105375963
申请人: 芜湖市凯鑫避雷器有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种温控跌落式熔断器,其特征在于,所述熔断器包括跌落式熔断器、停电检修系统和风电系统,停电检修系统安装在跌落式熔断器的安装支架上,风电系统连接停电检修系统为其供电并根据跌落式熔断器的表面温度进行自动降温,停电检修系统在跌落式熔断器的熔体断电时开始检测工作,用来检测跌落式熔断器的上触头和下触头受到的压力,检测熔体的松弛度。

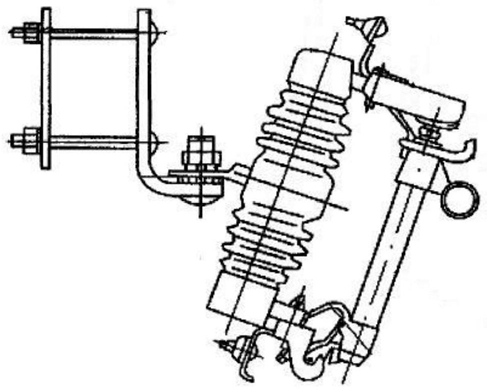

2.根据权利要求1所述的温控跌落式熔断器,其特征在于,所述跌落式熔断器包括安装支架、瓷件和熔管,瓷件的上端固接有上盖槽,瓷件的下端固接有下支座,熔管的上端具有导向钩、上触头和操作环,上触头与上盖槽活动连接,熔管的下端具有与下支座相适应的下触头,熔管内设置熔体。

3.根据权利要求1所述的温控跌落式熔断器,其特征在于,所述风电系统包括风叶、微型发电机、风电转换器、储能单元和处理器,风叶安装在熔管附近,风叶连接微型发电机,微型发电机连接风电转换器将风能转换为电能,风电转换器连接储能单元将电能储存在储能单元中,储能单元连接处理器,处理器连接控制风叶的转轴,储能单元连接停电检修系统为其供电。

4.根据权利要求3所述的温控跌落式熔断器,其特征在于,所述风电系统还包括温度检测单元,温度检测单元安装在熔管近旁用来检测熔管的温度以及环境温度,并连接在处理器上,将温度检测信号发送到处理器。

5.根据权利要求1所述的温控跌落式熔断器,其特征在于,所述停电检修系统包括反相模块、自动检修模块、通信模块、控制模块和远程信号接收端,风电系统连接停电检修系统内的各个模块为停电检修系统供电,反相模块、自动检修模块和通信模块连接到控制模块上,控制模块通过通信模块无线连接远程信号接收端。

6.根据权利要求4所述的温控跌落式熔断器,其特征在于,所述反相模块的输入端连接熔体,反相模块的输出端连接控制模块,反相模块在熔体有电的时候输出低电平信号到控制模块,控制模块不工作,反相模块在熔体停电的时候输出高电平信号到控制模块,控制模块开始工作。

7.根据权利要求4所述的温控跌落式熔断器,其特征在于,所述自动检修模块包括压力检测单元、松弛检测单元、划痕变形检测单元,压力检测单元安装在跌落式熔断器的触头下连接控制模块,松弛检测单元用来跌落式熔断器的熔体松弛度连接控制模块,划痕变形检测单元用来检测熔管的损伤、裂纹、烧伤痕连接控制模块。

8.根据权利要求4所述的温控跌落式熔断器,其特征在于,所述通信模块安装有信息处理电路板,在信息处理电路板上设有SIM手机卡,控制模块通过SIM手机卡与远程信号接收端进行无线信号连接。

9.根据权利要求4所述的温控跌落式熔断器,其特征在于,所述控制模块设有数据库,数据库用来存储自动检修模块检测到的数据信号和控制模块的输出结果,控制模块在接收到远程信号接收端的删除指令后删除数据库的数据。
