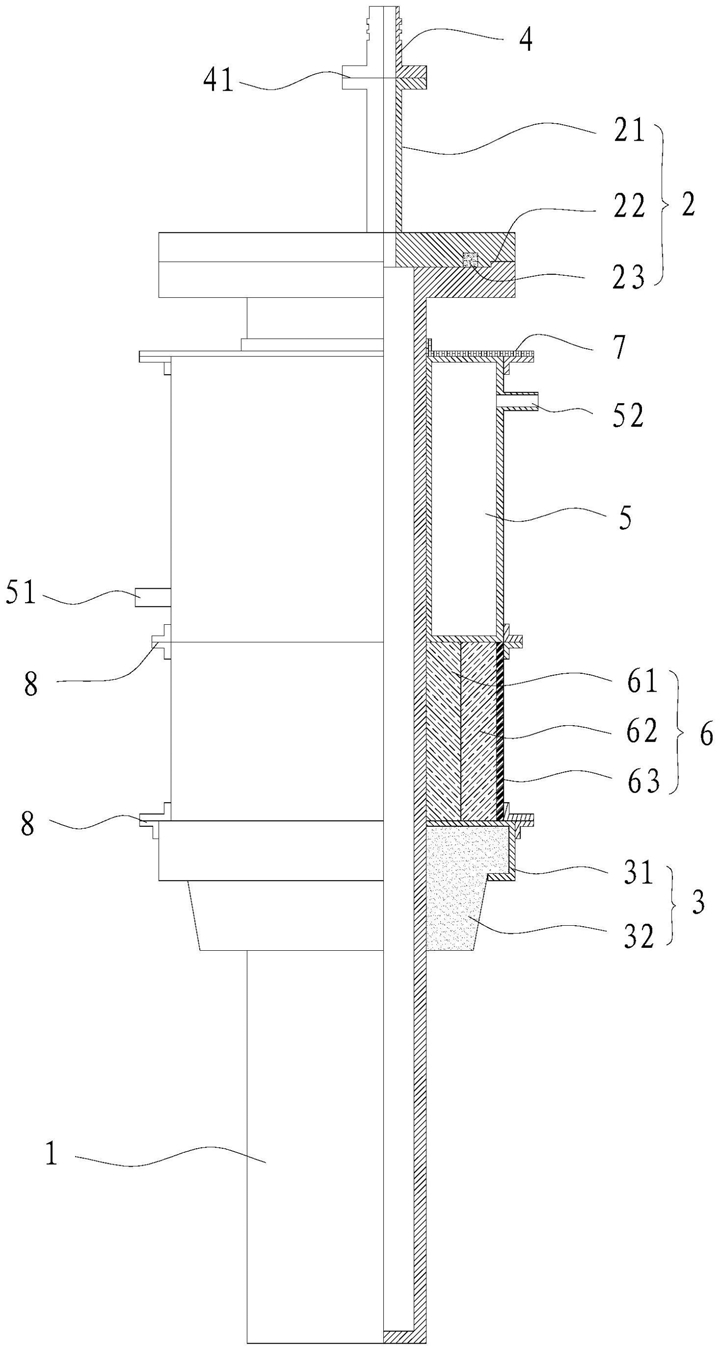

1.外热式真空热处理罐，包括罐体(1)，所述罐体(1)底部封口，顶部开口，其特征是：所述罐体(1)顶部的开口处设有与罐体(1)密封连接的抽气组件(2)，抽气组件(2)具有与罐体(1)内部相连通的抽气管(21)，所述罐体(1)的中部的外围设有用于安放在电阻炉门口的耐热卡盘(3)，所述耐热卡盘(3)的上方设有水冷箱(5)，所述水冷箱(5)贴靠在罐体(1)外壁上，水冷箱(5)的下端设有进水口(51)，上端设有出水口(52)，所述耐热卡盘(3)包括卡箱(31)和耐火砖(32)，所述卡箱(31)固定在罐体(1)外围，耐火砖(32)贴靠在罐体(1)的外壁上，并且上端位于卡箱(31)内，下端裸露并具有锥形结构。

2.如权利要求1所述的外热式真空热处理罐，其特征是：所述抽气组件(2)还包括密封法兰(22)，密封法兰(22)其中一个法兰片位于罐体(1)顶部的开口处，另一个法兰片与抽气管(21)相连，两法兰片相贴合的面上设有密封圈(23)。

3.如权利要求2所述的外热式真空热处理罐，其特征是：所述抽气管(21)远离密封法兰(22)的一端设有抽气接口(4)，抽气接口(4)与抽气管(21)通过密封法兰(41)连接。

4.如权利要求1所述的外热式真空热处理罐，其特征是：所述水冷箱(5)与耐热卡盘(3)之间设有隔热层(6)。

5.如权利要求4所述的外热式真空热处理罐，其特征是：所述隔热层(6)包括陶瓷纤维毡(61)、石墨毡(62)和外壳(63)，陶瓷纤维毡(61)贴靠在罐体(1)外壁上，石墨毡(62)包裹在陶瓷纤维毡(61)外围，外壳(63)位于最外层将陶瓷纤维毡(61)和石墨毡(62)包围在内并固定在罐体(1)上。

6.如权利要求5所述的外热式真空热处理罐，其特征是：所述水冷箱(5)的上端设有托架(7)将水冷箱(5)与罐体(1)连在一起，水冷箱(5)的下端与隔热层(6)的外壳(63)之间设有凸缘(8)并通过螺栓连在一起，隔热层(6)的外壳(63)与下方耐热卡盘(3)的卡箱(31)之间也设有凸缘(8)并通过螺栓连在一起。
