专利号: 2015104839369
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

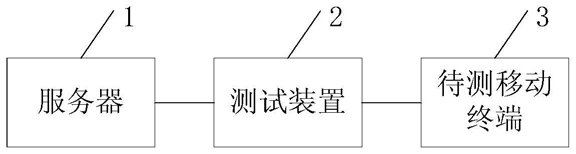

1.一种移动终端的测试系统,用以测试移动终端的射频测试参数,其特征在于,包括:一测试装置,与待测移动终端的天线接口通过射频线连接,用以对所述待测移动终端的电池在预设电压下进行射频测试;

一温控箱,用以在预设测试环境中盛放所述待测移动终端;

一服务器,连接所述测试装置,用以控制所述测试装置对在所述预设测试环境中的所述待测移动终端进行射频测试,并获取相应的测试结果即所述射频测试参数;所述服务器包括:一第一接收单元,用以接收用户输入的设置参数;

一测试单元,提供复数个预设的射频测试项,用以根据所述射频测试项进行相应的射频测试;

一控制单元,分别连接所述第一接收单元和所述测试单元,用以根据所述测试参数调用所述测试单元中相应的所述射频测试项控制所述测试装置执行相应的射频测试;

一第二接收单元,连接所述控制单元,用以接收所述测试装置发送的所述测试结果;

对移动终端的进行射频测试的具体过程为:启动测试装置,测试装置初始化进入待测界面;

测试装置通过射频线与移动终端的天线接口连接;

在屏蔽箱的环境中,根据不同的测试环境,将温控箱调节至相应的温度,并选用相应的电池电压进行射频测试;

服务器接收用户输入的设置参数;

将移动终端开机并注册连接网络;

服务器根据设置参数控制测试装置对移动终端进行射频测试;

服务器将测试装置发送的测试结果进行保存,并将测试结果转换为预设格式的文档。

2.如权利要求1所述的测试系统,其特征在于,所述射频测试参数包括:发射功率、相位误差、频率误差、功率时间模板、调制频谱、开关频谱和接收灵敏度。

3.如权利要求1所述的测试系统,其特征在于,所述预设测试环境包括:温度为55℃±3℃的高温环境;和/或温度为-10℃±3℃的低温环境;和/或温度为25℃±3℃的常温环境。

4.如权利要求1所述的测试系统,其特征在于,所述预设电压包括:电压为电池的标称电压U的常压;

电压为0.9U的低压;

电压为1.1U的高压。

5.如权利要求1所述的测试系统,其特征在于,所述服务器还包括:一转换单元,连接所述控制单元,用以将所述测试结果转换为预设格式的文档。

6.如权利要求1所述的测试系统,其特征在于,所述服务器还包括:一存储单元,连接所述控制单元,用以存储所述测试结果。

7.如权利要求1所述的测试系统,其特征在于,所述设置参数包括:测试频段、测试信道、测试项目、所述射频线的补偿线损、测试的功率等级和接收灵敏度。

8.如权利要求7所述的测试系统,其特征在于,所述服务器通过通用接口总线与所述测试装置连接。

9.如权利要求8所述的测试系统,其特征在于,所述设置参数还包括:所述通用接口总线的地址。
