专利号: 2015104820216
申请人: 苏州逗乐儿童用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

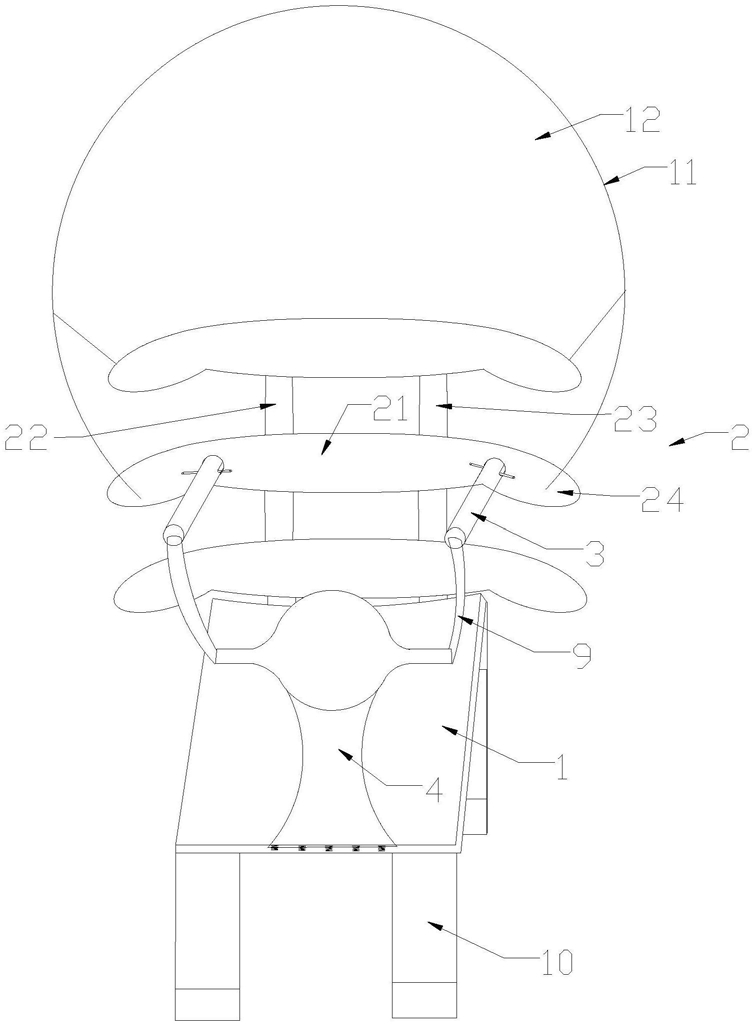

1.一种儿童折叠座椅,其特征在于:包括椅座(1)、椅背(2)、扶手(3)和弹性硅胶车把(4),所述弹性硅胶车把(4)与所述椅座(1)前端相连接,所述扶手(3)可旋转连接在所述椅背(2)的两侧,所述椅背(2)包括固定在椅座(1)后端的第一椅背杆(23)和第二椅背杆(22),所述第一椅背杆(23)和第二椅背杆(22)上设置有若干个椭圆状背片(21),每个椭圆状背片(21)的两端向内侧弯曲延伸形成防护片(24),位于中间位置的的椭圆状背片(21)与其延伸的防护片(24)之间连接有轴杆,所述扶手(3)头部设置有腰圆孔以供所述轴杆穿过,所述椭圆状背片(21)上设有供所述扶手(3)头部嵌入的卡槽,所述椅背(2)通过可旋转机构连接在所述椅座(1)上。

2.根据权利要求1所述儿童折叠座椅,其特征在于:所述可旋转机构包括第一转动件(5)、第二转动件(6)、转轴(7)和固定在椅座(1)上的轴座(8),所述转轴(7)头部依次穿过弹簧、所述第一椅背杆(23)、第一转动件(5)、轴座(8)、第二椅背杆(22)并与与所述第二转动件(6)相固定,所述第一椅背杆(23)与所述第一转动件(5)相适配,所述第二椅背杆(22)与所述第二转动件(6)相适配,所述第一转动件(5)和第二转动件(6)结构相同,所述第一椅背杆(23)和第二椅背杆(22)结构相同,所述第一转动件(5)由与转轴(7)相固定的圆环固定部(51)和设置在圆环固定部(51)一侧的若干个卡合部(52)组成,所述第一椅背杆(23)下端设有若干个与卡合部(52)相适配的卡孔(231),所述转轴(7)尾端设置有按压块(71),按压或松开所述按压块(71)以使第一转动件(5)与第一背杆、第二转动件(6)与第二椅背杆(22)进行解锁旋转或卡合限位。

3.根据权利要求1所述儿童折叠座椅,其特征在于:所述椅座(1)的前端通过第一转轴活动连接有两个脚蹬件(10)。

4.根据权利要求1所述儿童折叠座椅,其特征在于:所述弹性硅胶车把(4)由车把主体及两个握把部组成,所述车把主体由圆形上部和下连接部组成,所述下连接部的两侧边均为圆弧过渡段,所述下连接部的下端通过第一弹簧连接在所述椅座(1)前端。

5.根据权利要求1所述儿童折叠座椅,其特征在于:所述握把部与所述扶手(3)之间连接有弹性带(9)。

6.根据权利要求1所述儿童折叠座椅,其特征在于:儿童折叠座椅还包括弹性钢圈(11),所述弹性钢圈(11)的两端分别连接在任意一个椭圆状背片(21)的两侧,所述椅背(2)下部设有挂接所述弹性钢圈(11)的挂钩,所述弹性钢圈(11)与所述椅背(2)之间连接有防晒布(12)。

7.根据权利要求1所述儿童折叠座椅,其特征在于:所述椭圆状背片(21)的后侧面上涂设有蓄光夜光层。

8.根据权利要求1所述儿童折叠座椅,其特征在于:所述扶手(3)头部外周侧设置有环形凸楞,所述卡槽的内璧设有与所述环形凸楞相适配的环形橡胶圈。
